CARATTERISTICHE TECNICHE:

Modulo Controllo Principale Piattaforma Niftylift HR15

Cod. OEM: P13754

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dell'unità per il controllo dei comandi a terra, la gestione della potenza e il coordinamento dei sistemi idraulico ed elettrico

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice P13754 identifica una scheda elettronica PCB Main Control, cioè il modulo principale di controllo della piattaforma aerea, utilizzato sulla famiglia Niftylift HR15N / HR17N. La funzione della è di ricevere e interpretare i segnali provenienti dalle stazioni di comando e attivare le corrispondenti funzioni della macchina. Il manuale Niftylift descrive precisamente il Main Control Board come l'unità che interpreta i segnali ricevuti dalle due stazioni di comando e alimenta di conseguenza i movimenti della piattaforma.

CARATTERISTICHE TECNICHE:
• Costruttore: Niftylift.
• Tipologia: PCB Main Control

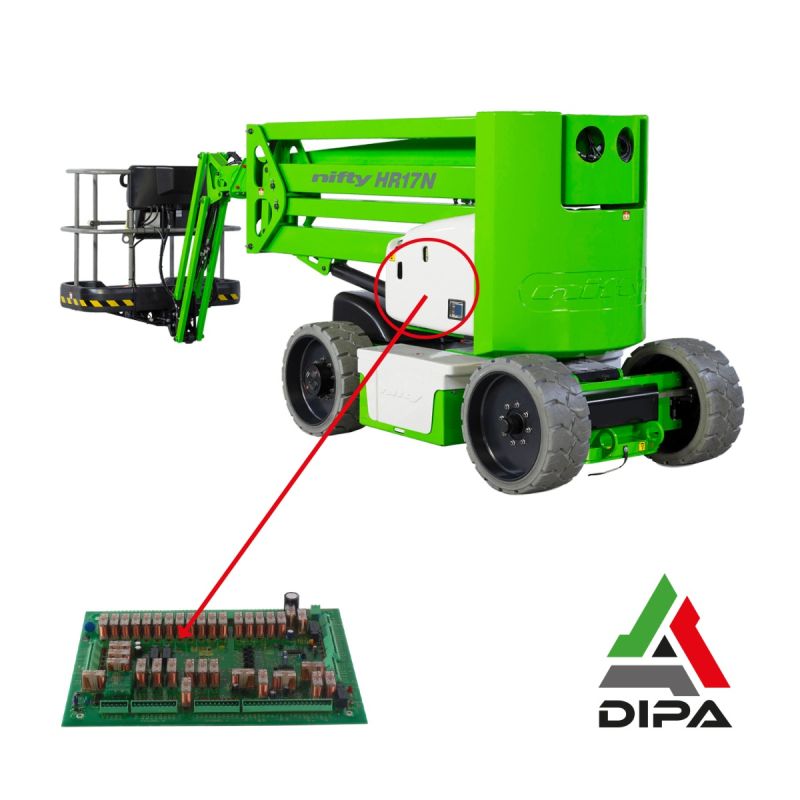

• La scheda è installata nel control box principale sotto la copertura destra della sovrastruttura della piattaforma.
• Il Main Control Board incorpora i relè necessari alla gestione delle principali funzioni operative della macchina.
• La scheda riceve segnali provenienti dalla Base Control Board e dalla Platform/Cage Control Board.
• Nel control box sono presenti protezioni termiche dedicate ai circuiti macchina.

FUNZIONALITÀ:
• Riceve i segnali provenienti dalla postazione di comando a terra.
• Riceve i segnali provenienti dalla postazione di comando in cesta.
• Interpreta le richieste impartite dall'operatore.
• Abilita elettricamente le funzioni della piattaforma in funzione dei consensi presenti.
• Coordina i segnali necessari all'azionamento delle funzioni idrauliche.
• Comanda attraverso i propri circuiti e relè le uscite necessarie ai movimenti della macchina.
• Partecipa alla gestione del sollevamento dei bracci.
• Partecipa alla gestione della discesa dei bracci.
• Partecipa alla gestione del telescopico.
• Partecipa alla gestione della rotazione della torretta.

APPLICAZIONI MODELLI:

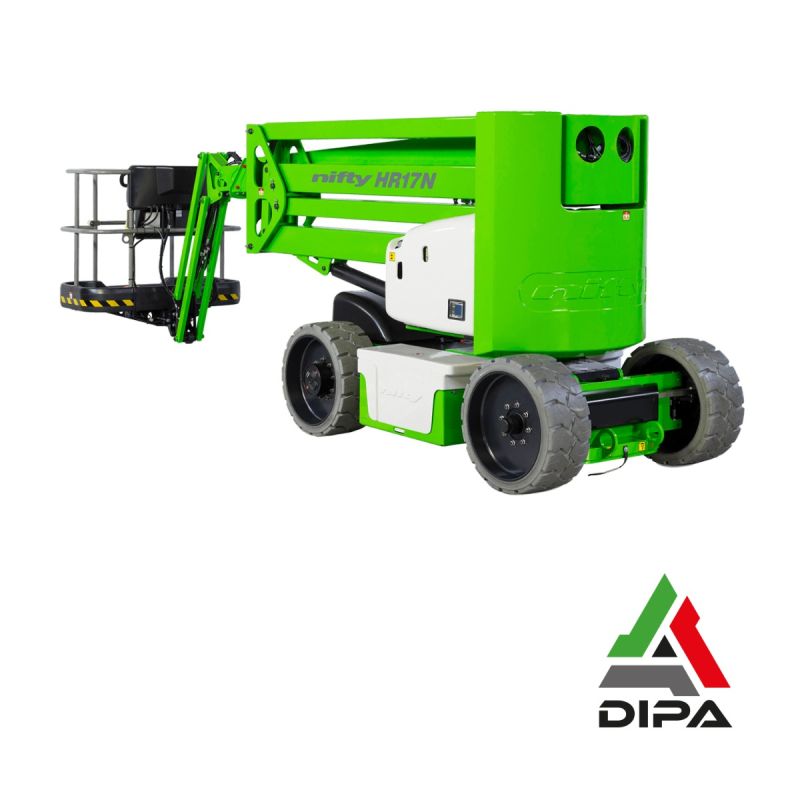

• Niftylift HR15N/HR17N.

Difetti tipici:
• Piattaforma alimentata ma completamente priva di movimenti.
• Mancato funzionamento contemporaneo di più funzioni.
• Comandi presenti dalla cesta ma macchina che non esegue il movimento.
• Comandi presenti dalla postazione a terra ma funzione non attivata.
• Funzionamento soltanto dalla cesta o soltanto dalla base.
• Mancata attivazione delle elettrovalvole nonostante il comando corretto.
• Mancato sollevamento dei bracci.
• Mancata discesa elettrica.
• Mancata rotazione della torretta.
• Mancato funzionamento del telescopico.

CONCLUSIONI FINALI:
La P13754 è la PCB Main Control, cioè la scheda elettronica principale utilizzata sulle piattaforme aeree HR15N e HR17N. La sua identificazione come Main Control è confermata sia dal catalogo ricambi della famiglia sia dalla catalogazione dei ricambi originali Niftylift.
