CARATTERISTICHE TECNICHE:

Modulo Controllo Motore Piattaforma Niftylift HR15

Cod. OEM: P12873

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dell'unità per la gestione dell'avviamento, dell'accelerazione automatica e della sicurezza del motore

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice P12873 identifica una scheda elettronica PCB dedicata alla gestione del motore diesel delle piattaforme aeree Niftylift. Nei cataloghi ricambi originali viene indicata esplicitamente come PCB – Diesel oppure PCB, Diesel Engine, quindi non si tratta della centralina principale dei movimenti della piattaforma, ma di un modulo specifico del sottosistema motore.

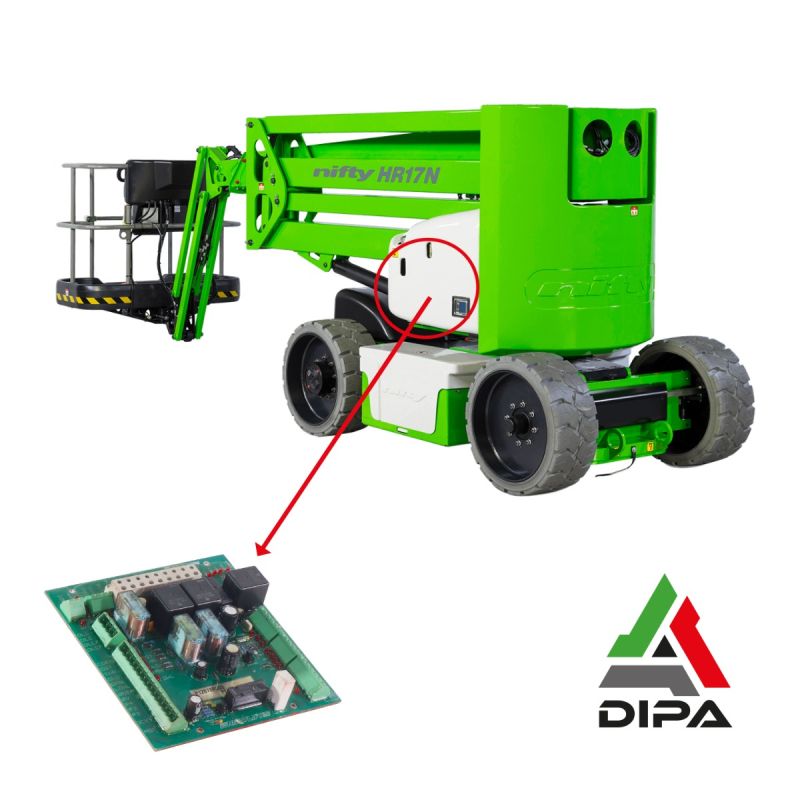

Nella configurazione HR15/17 è installata nel control box insieme alla Main Control PCB, alla scheda allarmi, alla scheda acceleratore e alla scheda proporzionale.

CARATTERISTICHE TECNICHE:
• Costruttore: Niftylift.
• Tipologia: PCB Diesel
• È utilizzata nel sistema elettrico di comando della motorizzazione diesel.
• Lavora col modulo Throttle PCB, dedicato alla gestione dell'acceleratore.
• Il sistema utilizza un circuito protetto da 35 A per acceleratore diesel e preriscaldo candelette, mentre starter e alternatore sono protetti da un fusibile da 125 A.

FUNZIONALITÀ:
• Gestisce le funzioni elettriche associate al motore diesel.
• Riceve i consensi provenienti dal sistema di controllo della piattaforma.
• Partecipa alla logica di avviamento del motore.
• Interagisce con il circuito di spegnimento del motore.
• Interagisce con il sistema di preriscaldo delle candelette nelle configurazioni diesel.
• Coordina i consensi necessari perché il motore possa essere avviato dalle postazioni di comando.
• Lavora in associazione con la logica di arresto di emergenza della macchina.
• Interagisce con i componenti elettrici del motore, tra cui solenoide di arresto e circuiti di comando.
• Lavora insieme alla scheda Throttle PCB P14175, alla quale è affidata una parte specifica della regolazione del regime motore.

APPLICAZIONI MODELLI:

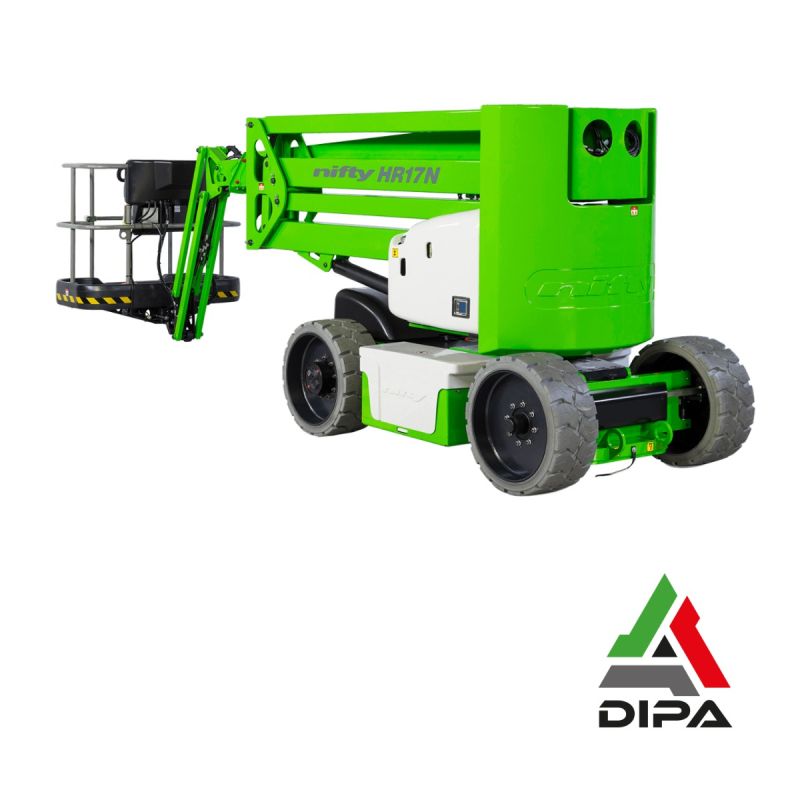

• Niftylift HR15/HR17.

Difetti tipici:
• Motore che non si avvia nonostante batteria e motorino di avviamento efficienti.
• Mancato consenso all'avviamento.
• Avviamento intermittente.
• Motore che parte solamente dopo diversi tentativi.
• Mancata attivazione del circuito di preriscaldo.
• Mancato spegnimento o spegnimento anomalo del motore.
• Motore che si arresta durante l'utilizzo della piattaforma.

CONCLUSIONI FINALI:
La Niftylift P12873 è una PCB Diesel Engine, cioè una scheda elettronica specifica per la gestione delle funzioni del motore diesel sulle piattaforme Niftylift delle famiglie HR15/HR17.
