CARATTERISTICHE TECNICHE:

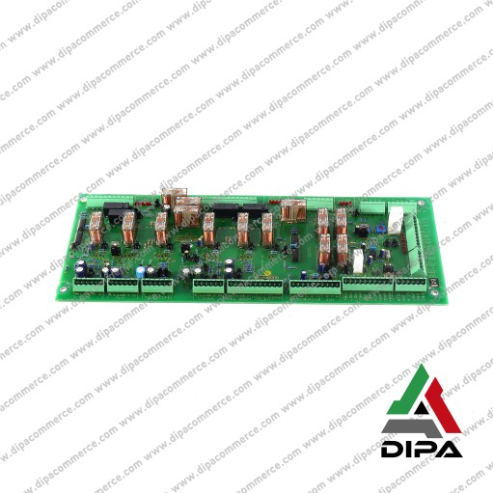

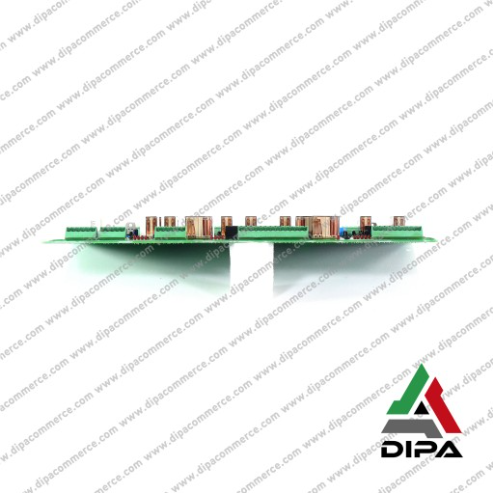

Modulo Controllo PCB Piattaforma Niftylift HR15

Cod. OEM: 21080071

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dell'unità per l'elaborazione dei comandi in quota, il controllo del sovraccarico e dei sistemi di sicurezza

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

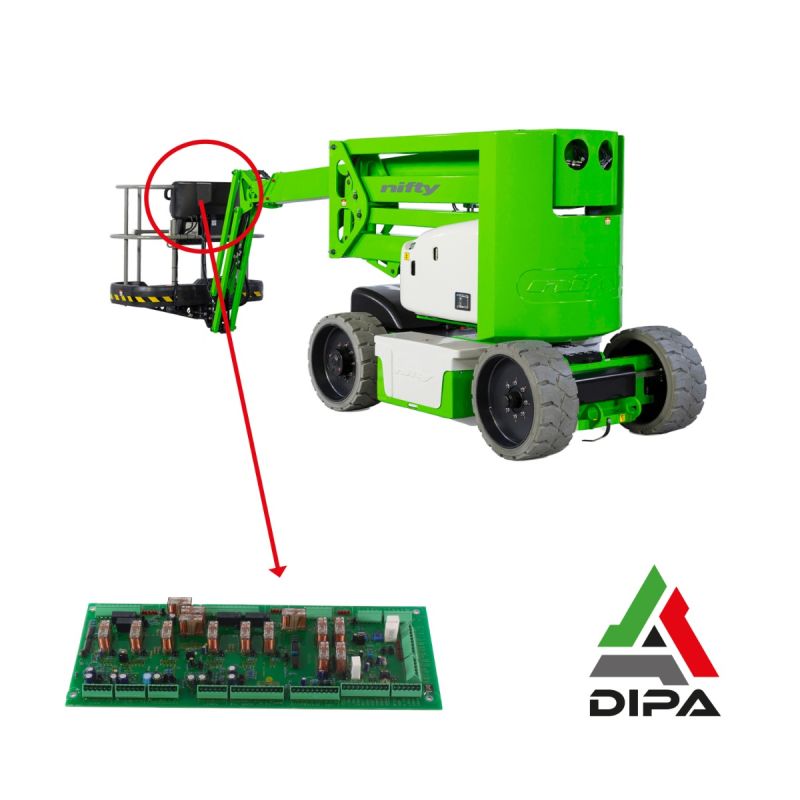

Il codice 21080071 è associato a una scheda elettronica di controllo cesta utilizzata sulle piattaforme aeree semoventi Niftylift Height Rider HR15.

L'architettura elettronica è composta da più schede specializzate anziché da una sola ECU: il manuale ricambi elenca una PCB principale, una PCB diesel, una scheda allarmi, una scheda acceleratore, una scheda proporzionale e, nella postazione in cesta, ulteriori PCB per comando e visualizzazione. Più nello specifico:

• P13753 → PCB Cage Control, scheda di controllo della postazione/cesta.
• P13754 → PCB Main Control, centralina principale macchina.
• P12873 → PCB dedicata alla gestione della motorizzazione diesel, nelle configurazioni previste.

CARATTERISTICHE TECNICHE:
• Tipologia: scheda PCB di controllo cesta/postazione.
• Costruttore macchina: Niftylift.
• Famiglia applicativa indicata: Height Rider HR15.

FUNZIONALITÀ:
• Acquisire i comandi impartiti dall'operatore dalla postazione in cesta.
• Elaborare i segnali provenienti da joystick, pulsanti e selettori.
• Gestire i consensi della postazione superiore.
• Trasferire le richieste di movimento al sistema principale della piattaforma.
• Interagire con i circuiti di comando delle funzioni proporzionali.
• Gestire i segnali necessari per sollevamento, movimentazione dei bracci, rotazione e altre funzioni comandate dalla cesta, secondo la configurazione della macchina.
• Interagire con i dispositivi di sicurezza e gli interblocchi della postazione operatore.

APPLICAZIONI MODELLI:

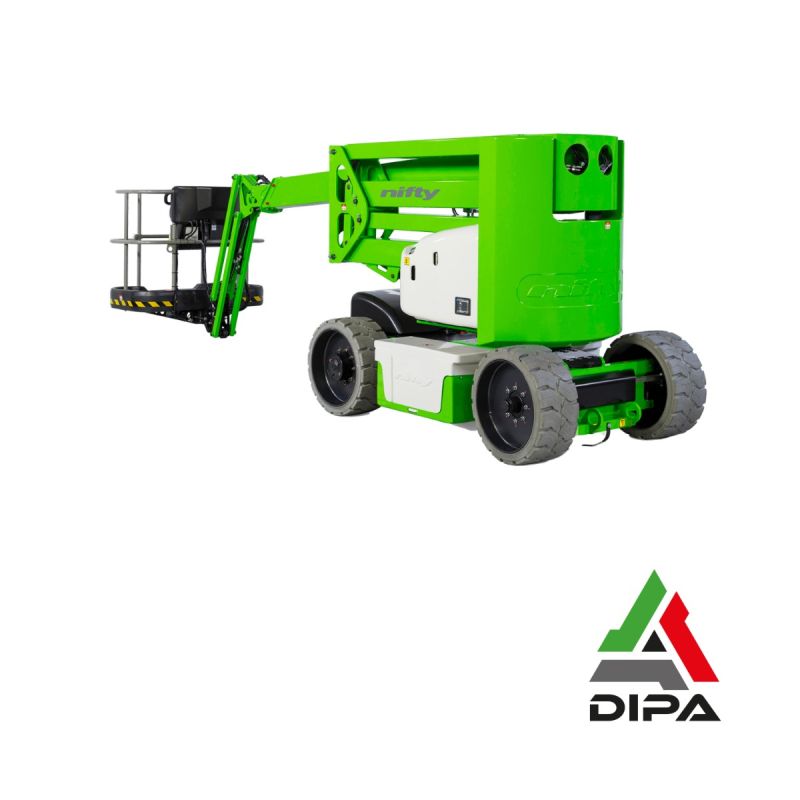

• Piattaforma Niftylift Height Rider HR15.

Difetti tipici:
• Piattaforma alimentata ma assenza di uno o più movimenti.
• Movimenti disponibili dalla postazione a terra ma non dalla cesta.
• Movimenti disponibili dalla cesta ma non dalla postazione inferiore.
• Mancato riconoscimento dei comandi del joystick.
• Funzionamento intermittente dei comandi.

CONCLUSIONI FINALI:
Il 21080071 può essere identificato come riferimento presente su una scheda elettronica di controllo cesta utilizzata su piattaforme Niftylift HR15.
