CARATTERISTICHE TECNICHE:

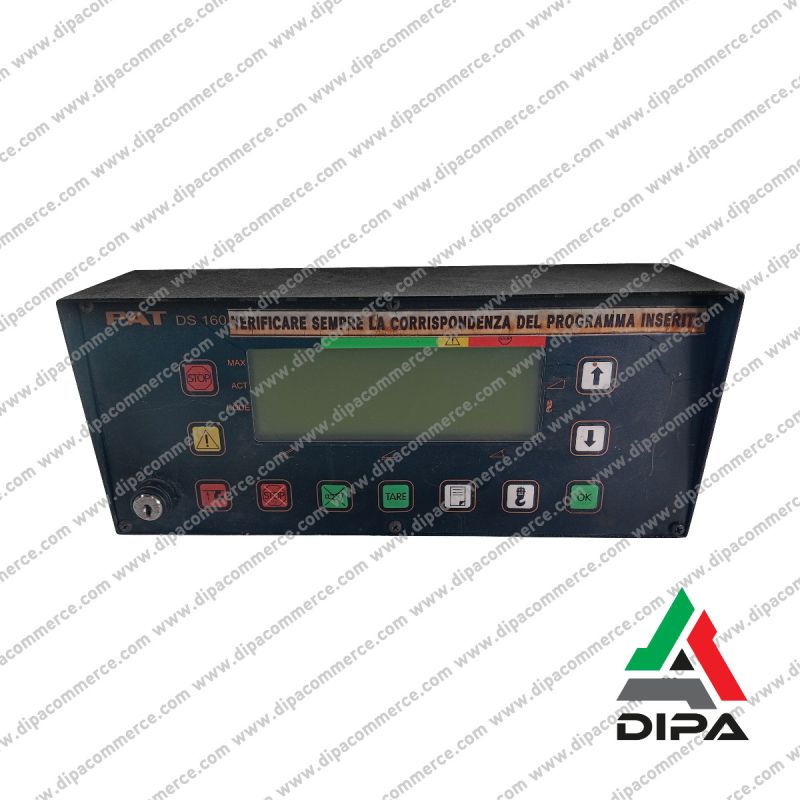

Pannello Di Controllo PAT DS 160 Gru Locatelli 820

Cod. OEM: 50I6006005

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Modulo Per Il Monitoraggio In Tempo Reale Dei Parametri Critici, Con Controllo Del Momento Di Carico Per Prevenire Sovraccarichi E Ribaltamenti

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

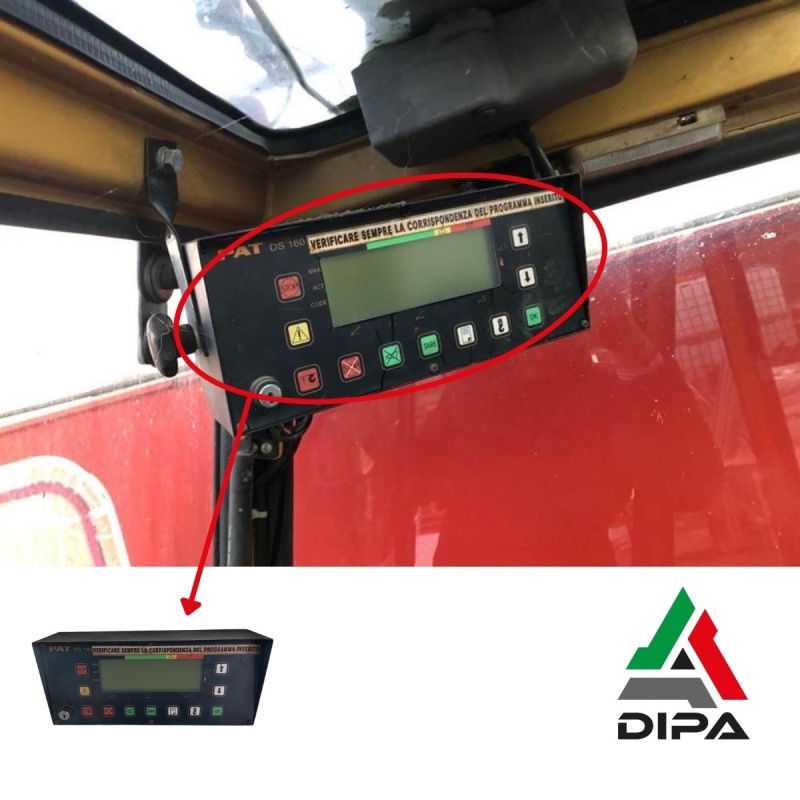

Il pannello di controllo PAT DS 160 (codice 50I6006005) è la interfaccia operatore per il controllo di sistemi complessi prodotta da PAT/Hirschmann .
Si tratta del pannello display del sistema LMI (Load Moment Indicator), cioè l'indicatore di momento di carico utilizzato su gru mobili, autogrù, gru su camion e applicazioni di sollevamento. Come già detto, è l'interfaccia operatore del sistema di sicurezza carico, collegata alla centralina microprocessore, ai sensori di lunghezza e angolo braccio, ai trasduttori di pressione e agli interruttori anti-two-block.
La funzione principale del pannello è informare l'operatore sulle condizioni reali di sollevamento e segnalare situazioni pericolose, come sovraccarico, raggio operativo non ammesso, configurazione errata o problemi di comunicazione con la centralina.

CARATTERISTICHE TECNICHE:
• Denominazione: console DS160 12 V IP65.
• Produttore: PAT/Hirschmann
• Tipologia: pannello di controllo/interfaccia operatore.
• Funzione: visualizzazione dati di carico, raggio, angolo, lunghezza braccio e condizioni operative della gru.
• Alimentazione per questa versione: 12 V.
• Struttura: display, scheda principale, tastiera frontale, allarme acustico, connettore e fusibile interno.
• Display: indicatore alfanumerico ad alta visibilità per impiego su macchine da sollevamento.

FUNZIONALITÀ:
• Visualizza il carico reale sollevato dalla gru.
• Visualizza il carico massimo ammesso in base alla configurazione selezionata.
• Mostra lunghezza braccio, angolo braccio e raggio di lavoro.
• Indica la percentuale di utilizzo della capacità tramite barra grafica o indicazione equivalente.
• Avvisa l'operatore quando la gru si avvicina a una condizione di sovraccarico.
• Attiva avvisi visivi e acustici in caso di condizione non consentita.
• Collabora con la centralina LMI per bloccare funzioni che potrebbero peggiorare la condizione della gru.
• Permette la selezione della modalità operativa o configurazione di lavoro, dove prevista.
• Permette all'operatore di lavorare entro i limiti impostati dalle tabelle di carico della gru.

APPLICAZIONI MODELLI:

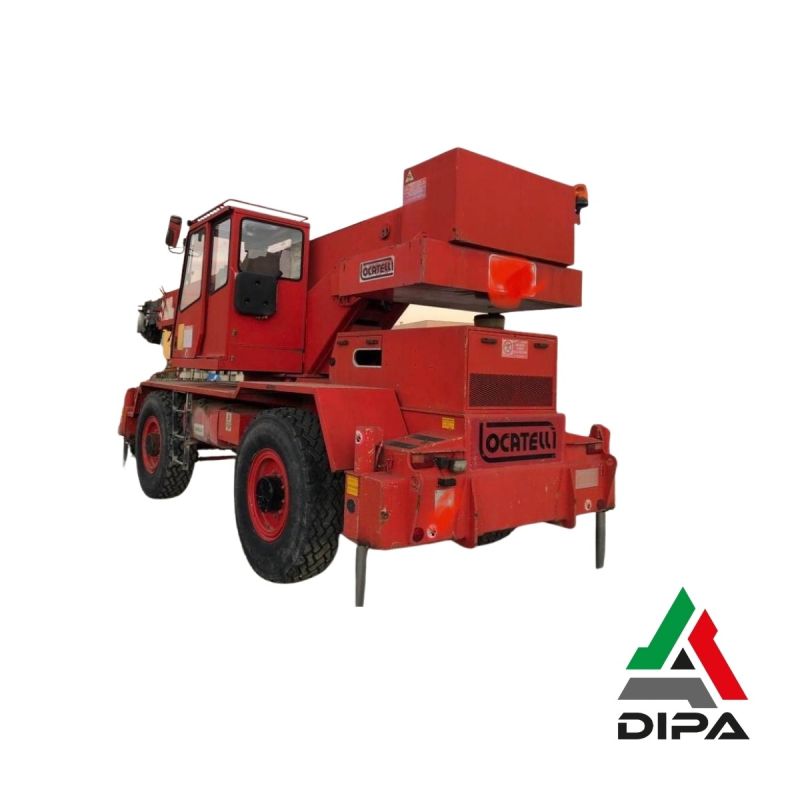

• Gru mobili, gru su camion, boom truck, autogrù e macchine da sollevamento Locatelli

Difetti tipici:
• Pannello completamente spento anche se alimentato.
• Display non leggibile o con caratteri mancanti o corrotti.
• Retroilluminazione assente o debole.
• Uno o più tasti non funzionano.
• Allarme acustico non funzionante.
• Allarme sempre attivo senza reale condizione di sovraccarico.

CONCLUSIONI FINALI:
Il pannello di controllo PAT DS160 codice 50I6006005, è la console operatore del sistema LMI Hirschmann/PAT. È un componente fondamentale per la sicurezza operativa della gru, perché visualizza dati di carico, raggio, lunghezza braccio, angolo braccio, configurazione e allarmi.
