CARATTERISTICHE TECNICHE:

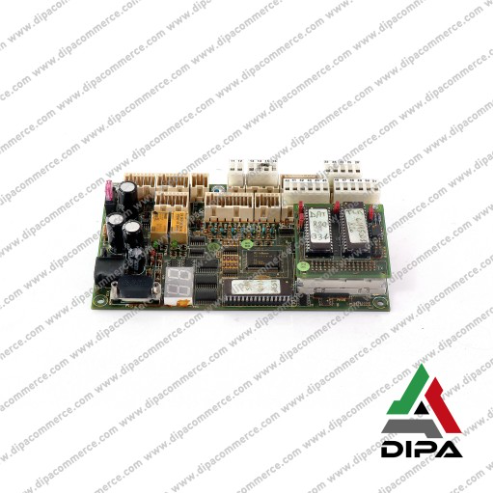

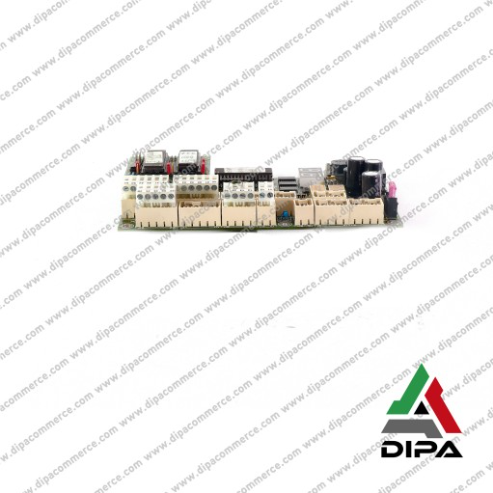

Centralina LMI Gru Locatelli 820

Cod. OEM: 24351350010

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Modulo Di Controllo Per La Verifica Completa Dei Segnali Provenienti Dai Sensori Di Braccio, Angolo E Pressione, Per La Gestione Del Carico E Del Blocco In Condizioni Di Sovraccarico

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

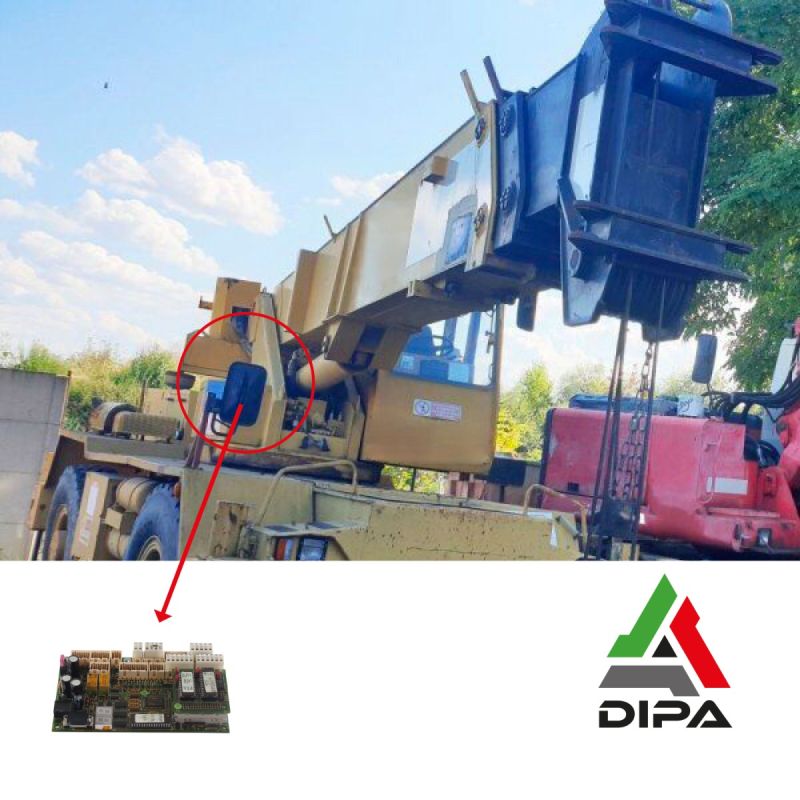

La centralina con codice 24351350010 installata sulla gru Locatelli 820 fa parte del sistema PAT Hirschmann DS160, un limitatore elettronico del momento di carico per gru mobili.
Il sistema assiste l'operatore nel controllo delle condizioni di lavoro della gru, visualizzando dati come lunghezza braccio, angolo braccio, raggio operativo, carico nominale e carico calcolato sollevato. Questa centralina riceve i comandi dal pannello di controllo (che fa da interfaccia con l'operatore) e li traduce in input per i sistemi di azionamento della gru.

CARATTERISTICHE TECNICHE:
• Sistema: PAT Hirschmann DS160.
• Tipo componente: centralina LMI (Load Moment Indicator).
• Componenti principali del sistema DS160: unità centrale a microprocessore, consolle operatore, sensore lunghezza/angolo, trasduttori di pressione, interruttori anti-two-block.
• La centralina contiene dati macchina memorizzati, tra cui tabelle di portata, pesi braccio, centri di gravità e dimensioni.
• Il sistema lavora confrontando il valore reale misurato con i dati di riferimento memorizzati nella memoria della centralina.
• Il sensore lunghezza/angolo è integrato nell'avvolgicavo montato sul braccio.
• La lunghezza del braccio viene misurata tramite il cavo dell'avvolgicavo.
• Il carico gru viene misurato tramite trasduttori di pressione collegati ai lati pistone e stelo dei cilindri di sollevamento.
• La consolle operatore visualizza carico reale, portata massima, raggio, modalità operativa, numero di tiri fune, altezza punta, lunghezza braccio e angolo braccio.

FUNZIONALITÀ:
• Visualizza all'operatore le informazioni essenziali per lavorare entro i parametri di progetto della gru.
• Visualizza lunghezza braccio/angolo braccio.
• Visualizza raggio operativo/portata nominale.
• Visualizza peso totale calcolato del carico sollevato.
• Confronta il valore reale del carico con i dati di riferimento memorizzati nella centralina.
• Genera allarme acustico quando vengono raggiunte condizioni non consentite.
• Accende spie di avvertimento e limite carico sulla consolle.
• Blocca le funzioni gru che possono peggiorare la condizione di sovraccarico.
• Blocca le funzioni gru collegate alla condizione anti-two-block quando il relativo allarme è attivo.
• Richiede la corretta impostazione della configurazione operativa prima dell’utilizzo.
• Richiede l'inserimento del numero di tiri fune nella procedura operativa.

APPLICAZIONI MODELLI:

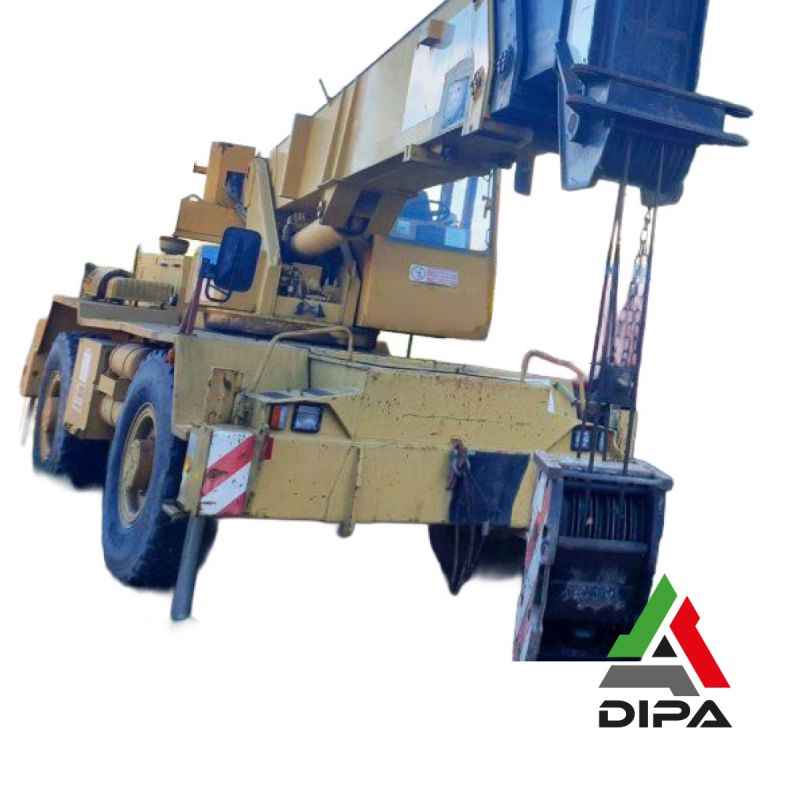

• Gru Locatelli GRIL 820 / Locatelli 820.

Difetti tipici:
• La centralina è in blocco anche se correttamente alimentata.
• I comandi impartiti dal pannello di controllo non vengono eseguiti oppure causano il blocco di emergenza.
• La centralina va in blocco in modo saltuario.

CONCLUSIONI FINALI:
La centralina LMI (Load Moment Indicator) montata sulla gru Locatelli 820 va identificata come parte del sistema PAT Hirschmann DS160.
