CARATTERISTICHE TECNICHE:

Unità Di Controllo Midi Escavatore Cingolato JCB 8080

Cod. OEM: 72880002

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Della Centralina Elettronica Che Monitora I Dati Dei Sensori Motore, Previene Il Sovraccarico E Gestisce Pompa Idraulica, Monitor Cabina E Contaore

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
La centralina non dialoga con lo strumento di diagnosi
La centralina sembra completamente fuori uso
Mancata abilitazione delle funzioni idrauliche
Uscite attuatori non pilotate correttamente

INFO TECNICHE:

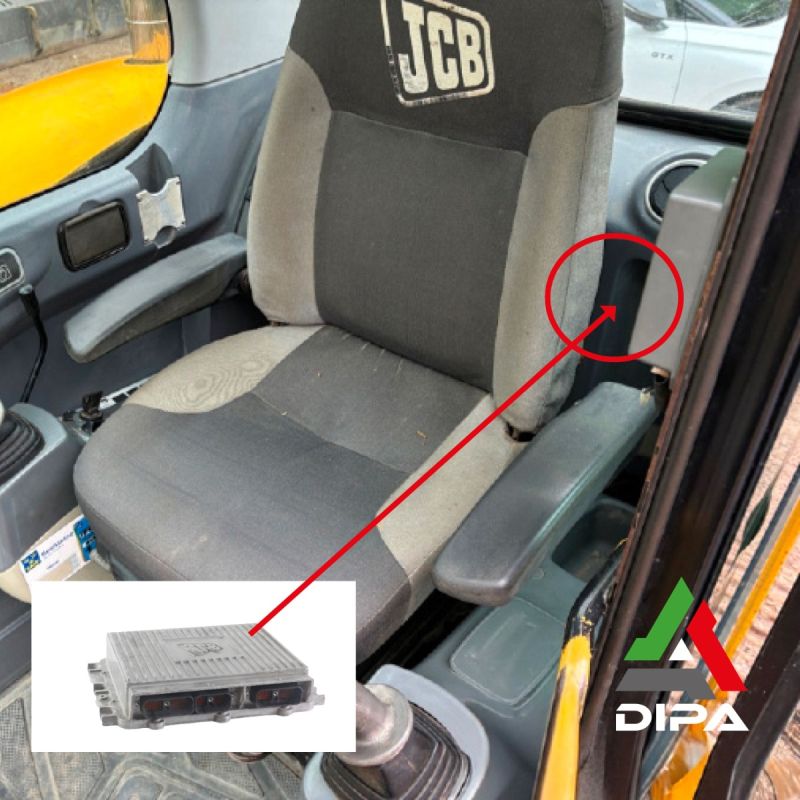

Il codice OE JCB 72880002 (in alcune applicazioni si può trovare anche come 728/80002), è la centralina elettronica di gestione macchina indicata nei riferimenti ricambio come Controller, ECU MIDI (piattaforme degli escavatori medi). Si tratta di un modulo elettronico inserito nel sistema di controllo della macchina JCB, con funzioni legate alla gestione operativa, ai consensi idraulici, alla comunicazione con il sistema di monitoraggio e alla gestione di alcuni attuatori.

CARATTERISTICHE TECNICHE:
• Denominazione: Controller, ECU MIDI
• Funzione: modulo elettronico di gestione macchina
• Collegamento a ingressi provenienti da interruttori, sensori e comandi operatore
• Collegamento a uscite dirette verso attuatori ed elettrovalvole

FUNZIONALITÀ:
• Gestisce il consenso ai movimenti idraulici attraverso la logica del lever lock
• Interagisce con il sistema di sicurezza che abilita o disabilita i circuiti idraulici
• Dialoga con il sistema EMS (Engine Management System) per la visualizzazione di stati e messaggi macchina
• Gestisce la logica della velocità di traslazione lenta e veloce
• Riceve segnali da interruttori di comando e da ingressi macchina
• Può memorizzare lo stato di alcune funzioni operative dopo spegnimento e riavvio
• Partecipa alla gestione del segnale acceleratore e dell’attuatore acceleratore
• Rende disponibili nel diagnostico dati utili come versioni hardware/software, stati ingressi, tensioni e temperature

APPLICAZIONI MODELLI:

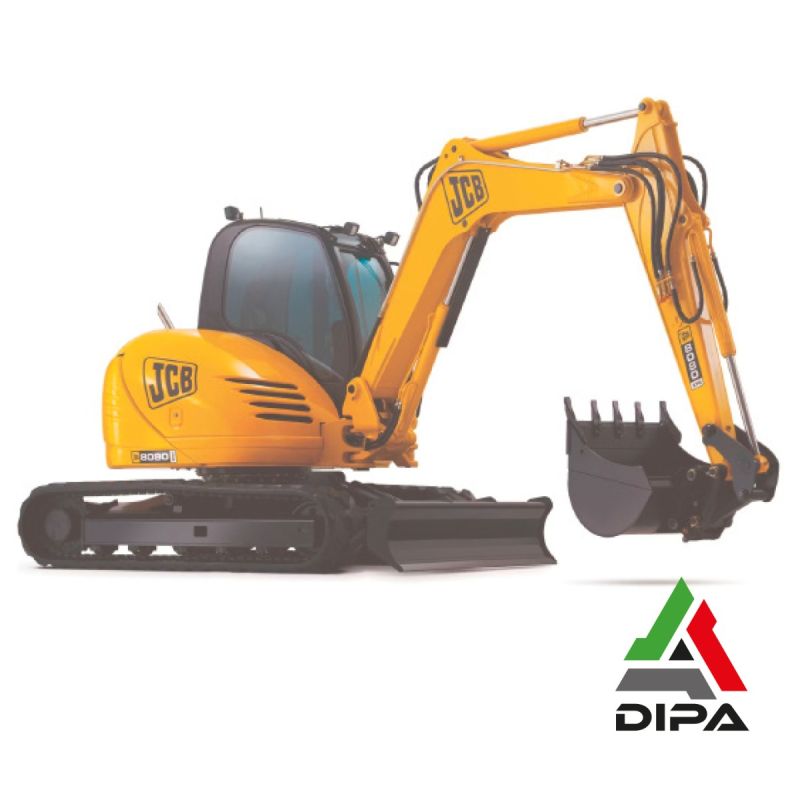

• JCB serie 8080

CONCLUSIONI FINALI:
La JCB OE 72880002 è una centralina ECU-MIDI di gestione macchina impiegata nel sistema elettronico degli escavatori JCB di medie dimensioni come quelli della serie 8080.
