CARATTERISTICHE TECNICHE:

Unità Di Controllo Avvolgitrice AutoWrap

Cod.OEM: CR9002

Condizione: Revisionato

Marca: ORIGINALE

Avvolgitrice Fasciatrice

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

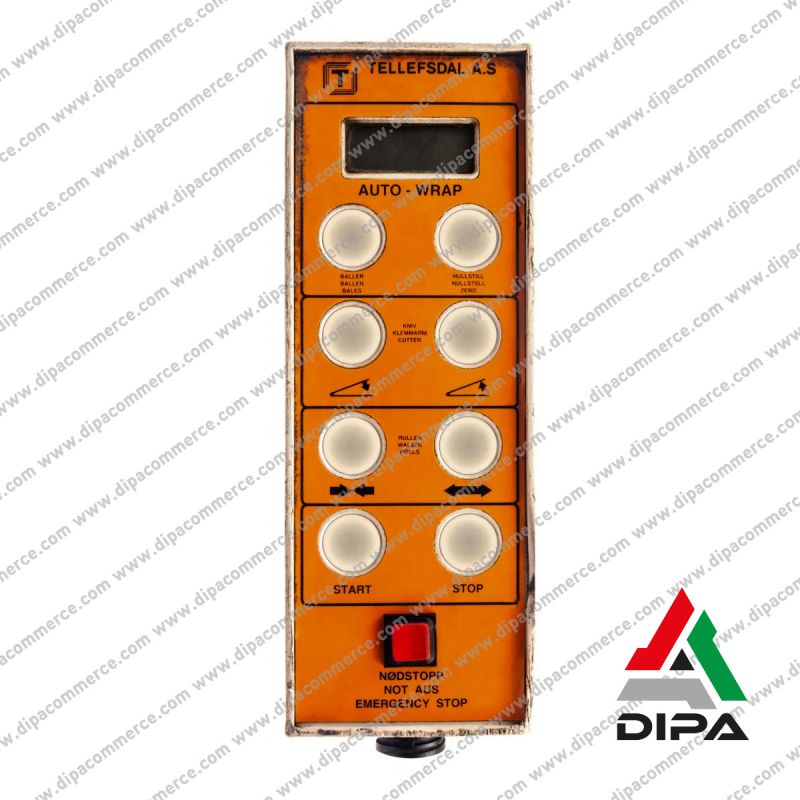

L'unità di controllo CR9002 appartiene alla famiglia di centraline Tanco CR900/x per avvolgitrici di balle AutoWrap. È un comando elettronico da cabina che gestisce e monitora il ciclo di fasciatura (automatico e manuale), interfacciandosi con distributore elettroidraulico e sensori macchina (conteggio giri tavola, "tip"/ribaltamento, cut&start, eventuale autoload). È tipica su modelli rotanti Tanco delle serie 13xx/14xx/15xx e 5xx, in varianti CR900-*, con logica e pulsantiera dedicate.

CARATTERISTICHE TECNICHE:
- Alimentazione: 12 V DC con collegamento diretto a batteria del trattore (positivo/negativo dedicati).
- Interfaccia operatore: pulsantiera e display a 7-segmenti/alfanumerico per indicazioni di stato, conteggio giri e modalità.
- Modalità di lavoro: Automatico (ciclo completo programmato) e Manuale (comandi singoli).
- Funzioni rapide: avvio/stop ciclo, ADD WRAP (aggiunta spire), rotazione tavola Dx/Sx, tip up/down, gestione cut & start film.
- Programmazione: set numero giri tavola (target 0–99, a seconda del modello), contatore lotti e totalizzatore balle.
- I/O verso macchina: uscite verso elettrovalvole idrauliche; ingressi da sensore giri/prossimità su tavola, sensori finecorsa tip/cut&start, eventuali sensori autoload.
- Protezioni: messaggi d'allerta su display, emergenza/stop su versioni predisposte; cablaggio con connettori stagni (Deutsch o equivalenti).
- Compatibilità: vari modelli AutoWrap rotanti (es. 1300/1310/1320, 1400, 1510/1514, 580/1080… a seconda della versione CR900-*).

FUNZIONALITÀ:
- Gestione ciclo automatico: conteggio giri, taglio e ripresa film, posizionamento tavola per scarico, ritorno in posizione di carico.
- Controllo manuale: attuazione singole fasi per diagnostica e gestione situazioni particolari in campo.
- Regolazioni rapide: modifica numero spire, aggiunta spire al volo (Add Wrap).
- Diagnostica operativa: indicazioni su display per stato, errori, suggerimenti di intervento; supporto alle procedure di test.
- Sicurezza ed efficienza: interlock su funzioni per ridurre errori operatore; ottimizzazione tempi ciclo con sequenze preprogrammate.
- Conteggi: parziale per lotto e totalizzatore per statistiche di lavoro.

Applicazioni modelli:
- Avvolgitrici Tanco AutoWrap rotanti di diverse generazioni (serie 13xx/14xx/15xx; alcune 5xx), dotate di controller serie CR900.

Difetti tipici:
- L'unità di controllo non funziona
- I pulsanti non funzionano
- La funzione di avvolgimento non è operativa
- Il vetro frontale ha delle crepe

CONCLUSIONI FINALI:
La CR9002 è una centralina robusta e diffusa sulle avvolgitrici Tanco AutoWrap, progettata per automatizzare il ciclo di fasciatura e semplificare l’uso in campo. Le criticità ricorrenti riguardano alimentazione, comandi utente e stadi di potenza verso le valvole.
