CARATTERISTICHE TECNICHE:

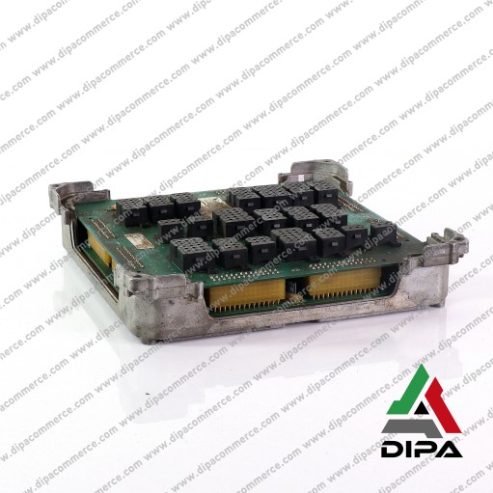

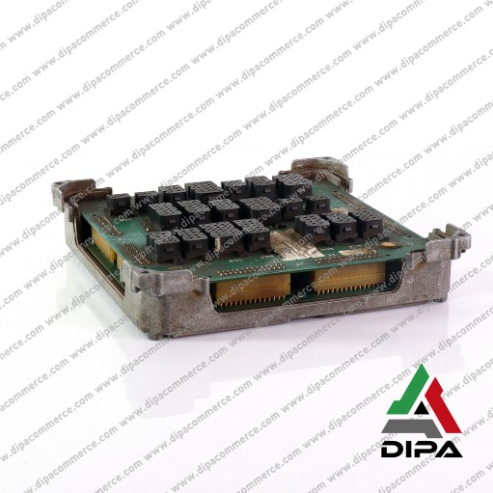

UCM superiore sollevatore Merlo

Cod. OEM: 054934

Marca: DIPA SPORT

Condizione: Revisionato

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice 054934 si riferisce a una centralina elettronica UCM destinata ai sistemi di comando dei sollevatori telescopici Merlo. Nella documentazione tecnica Merlo relativa ai ROTO MCSS, la sigla UCM identifica la centralina master della parte superiore della macchina. A seconda della versione della documentazione viene descritta come Unità Centrale Master Superiore oppure come unità centrale a microprocessore superiore. La sua funzione è quella di acquisire comandi e sensori e comandare direttamente numerose funzioni della macchina, comprese le utenze idrauliche.

La UCM superiore non è la UCMI, cioè la centralina master inferiore: sui ROTO MCSS quest'ultima è associata principalmente a stabilizzatori, livellamento, selezione marce, freno di stazionamento e sterzatura.

CARATTERISTICHE TECNICHE:
• Tipologia componente: centralina elettronica di controllo UCM.
• Applicazione: sollevatori telescopici e macchine Merlo dotate di gestione elettronica delle funzioni operative.
• Architettura: unità elettronica a microprocessore con ingressi digitali e analogici e uscite di comando.
• La UCM riceve segnali provenienti da joystick, comandi cabina, sensori e altre unità elettroniche presenti sulla macchina.
• Gestisce uscite destinate a elettrovalvole, utenze elettriche e dispositivi collegati alle funzioni operative.
• Utilizza 20 gruppi di connettori, suddivisi secondo le differenti funzioni della macchina.
• La centralina comunica con altri moduli elettronici della macchina nell'ambito dell'architettura di controllo Merlo.

FUNZIONALITÀ:
• Acquisizione dei comandi impartiti dall'operatore tramite joystick e pannelli di comando.
• Gestione delle funzioni idrauliche associate al braccio telescopico e alle attrezzature.
• Pilotaggio delle elettrovalvole attraverso le uscite elettroniche della centralina.
• Gestione dei movimenti del braccio in funzione dei consensi ricevuti dagli altri sistemi della macchina.
• Controllo di funzioni legate a rotazione, sfilo e accessori nelle configurazioni che le prevedono.
• Gestione della selezione della sorgente dei comandi tra cabina, radiocomando e piattaforma nelle versioni predisposte.
• Acquisizione dei comandi del joystick utilizzato per movimentare braccio e attrezzatura.
• Elaborazione di segnali analogici provenienti dai sensori.
• Diagnostica delle proprie alimentazioni, degli stadi elettronici di uscita e di alcune utenze collegate.
• Supervisione di condizioni anomale interne come temperatura, reset del processore e anomalie software.

APPLICAZIONI MODELLI:
• Sollevatori Merlo ROTO MCSS.

Difetti tipici:
• Mancata comunicazione con la centralina UCM durante la diagnosi.
• Mancato riconoscimento o acquisizione di uno o più comandi provenienti dal joystick.
• Perdita totale o parziale delle funzioni idrauliche comandate elettronicamente.
• Assenza di movimento del braccio nonostante il comando dell'operatore.
• Funzionamento intermittente di sfilo, rientro, sollevamento, rotazione o accessori.

CONCLUSIONI FINALI:
La centralina UCM 054934 appartiene alla tipologia di moduli elettronici utilizzati sui sollevatori Merlo per coordinare le funzioni operative della macchina e costituisce uno degli elementi centrali della gestione di braccio, joystick, ingressi sensori, uscite elettriche ed elettrovalvole.

La UCM non è una semplice scheda relè: contiene un microprocessore, circuiti diagnostici e stadi elettronici MOSFET e può riconoscere sovratensioni, sottotensioni, anomalie termiche, reset del processore e circuiti aperti sulle uscite.
