CARATTERISTICHE TECNICHE:

Telecomando con cavo Krone B 870

Cod. OEM: 200861221

Marca: DIPA SPORT

Condizione: Revisionato

Controller

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice Krone 200861221 identifica un telecomando a cavo utilizzato sulle combinazioni di falciatrici Krone EasyCut, soprattutto le B 870 CV (e anche Collect). Non si tratta di un terminale ISOBUS evoluto né di una centralina che gestisce autonomamente tutti gli attuatori della macchina. La sua funzione principale è selezionare elettricamente quale funzione della falciatrice deve essere comandata; il movimento vero e proprio viene poi realizzato attraverso i distributori idraulici del trattore. Il manuale Krone specifica infatti che questo controller (chiamato dal produttore Bedienbox) effettua la preselezione, mentre le funzioni vengono eseguite dai comandi idraulici del trattore.

Il pannello consente quindi all'operatore, direttamente dalla cabina, di gestire la configurazione delle due unità falcianti e, nelle versioni Collect, anche i nastri trasversali per la formazione dell'andana.

CARATTERISTICHE TECNIHCE:
• Produttore: Krone.
• Denominazione: Bedienbox/pannello di comando.
• Tipologia: telecomando elettrico cablato per preselezione delle funzioni idrauliche della falciatrice.
• Installazione: normalmente collocato nella cabina del trattore, a disposizione dell'operatore.

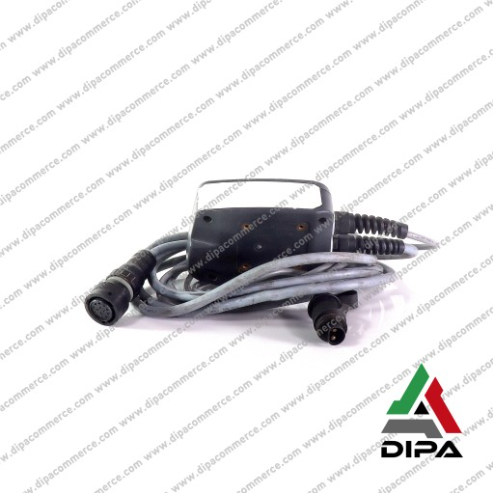

• Collegamento al trattore mediante connettore elettrico a 2 poli.
• Collegamento del telecomando alla macchina mediante connettore a 19 poli.

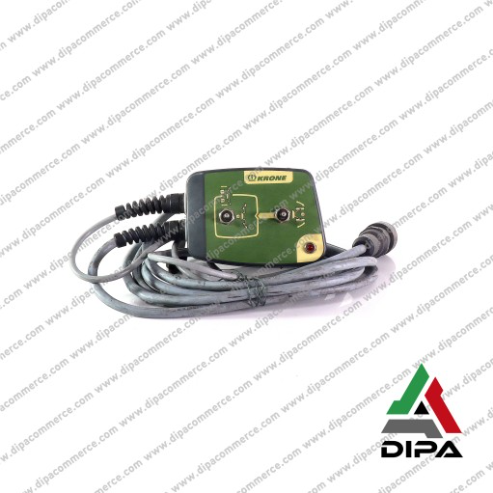

• Interfaccia operatore composta da spia luminosa rossa, interruttori a levetta e comando rotativo/potenziometro.

FUNBZIONALITÀ:
• Accensione e disattivazione del pannello di comando, con indicazione dello stato mediante spia rossa.
• Preselezione delle funzioni idrauliche prima dell'azionamento dei distributori del trattore.
• Abbassamento contemporaneo delle due unità falcianti dalla posizione di trasporto alla posizione di capezzagna.
• Sollevamento contemporaneo delle due unità falcianti dalla posizione di capezzagna alla posizione di trasporto.
• Abbassamento separato della falciatrice destra dalla posizione di capezzagna alla posizione di lavoro.
• Sollevamento separato della falciatrice destra dalla posizione di lavoro alla posizione di capezzagna.
• Abbassamento separato della falciatrice sinistra dalla posizione di capezzagna alla posizione di lavoro.
• Sollevamento separato della falciatrice sinistra dalla posizione di lavoro alla posizione di capezzagna.
• Sollevamento e abbassamento simultaneo delle due falciatrici tra posizione di lavoro e posizione di capezzagna.

APPLICAZIONI MODELLI:
• Falciatrici Krone EasyCut B 870 CV (anche Collect).

Difetti tipici:
• Mancata accensione del telecomando e spia rossa spenta.
• Alimentazione elettrica assente o intermittente.
• Uno o entrambi i pulsanti di comando non funzionano
• Mancata selezione di una delle due unità falcianti.

CONCLUSIONI FINALI:
Il Krone 200861221 è un telecomando a cavo per falciatrici EasyCut B, identificato nei cataloghi come Operation panel e anche sulla EasyCut B 870 CV Collect. La sua funzione è quella di permettere all'operatore di preselezionare dalla cabina le principali funzioni idrauliche della combinazione di falciatura.

Il dispositivo controlla la selezione delle unità falcianti destra e sinistra, il passaggio fra posizione di lavoro, capezzagna e trasporto e, sulle versioni Collect, il comando dei nastri trasversali e la regolazione della loro velocità. Le funzioni idrauliche vere e proprie vengono poi eseguite utilizzando i distributori del trattore.
