CARATTERISTICHE TECNICHE:

Telecomando A Pulsantiera Banco Prova Giochi Xedra M42

Cod.OEM: M42

Condizione: Revisionato

Marca: XEDRA

Revisione Del Comando Per Il Controllo Dei Movimenti Longitudinali Trasversali E Rotativi Delle Piastre

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
I pulsanti non funzionano oppure bisogna premerli con forza
Il banco prova non risponde correttamente ai comandi impartiti
Il telecomando funziona in modo intermittente

INFO TECNICHE:
Il Banco Prova Giochi XEDRA M42 è un'attrezzatura elettro-idraulica per la verifica dei giochi di avantreno e organi collegati (sterzo e sospensioni) durante controlli tecnici delle revisioni. Il veicolo sale con l'assale sulle piastre mobili e, tramite movimenti comandati dall'operatore, si sollecitano ruote e componenti per rendere evidenti giochi, laschi e anomalie che, a veicolo fermo, possono risultare difficili da individuare.

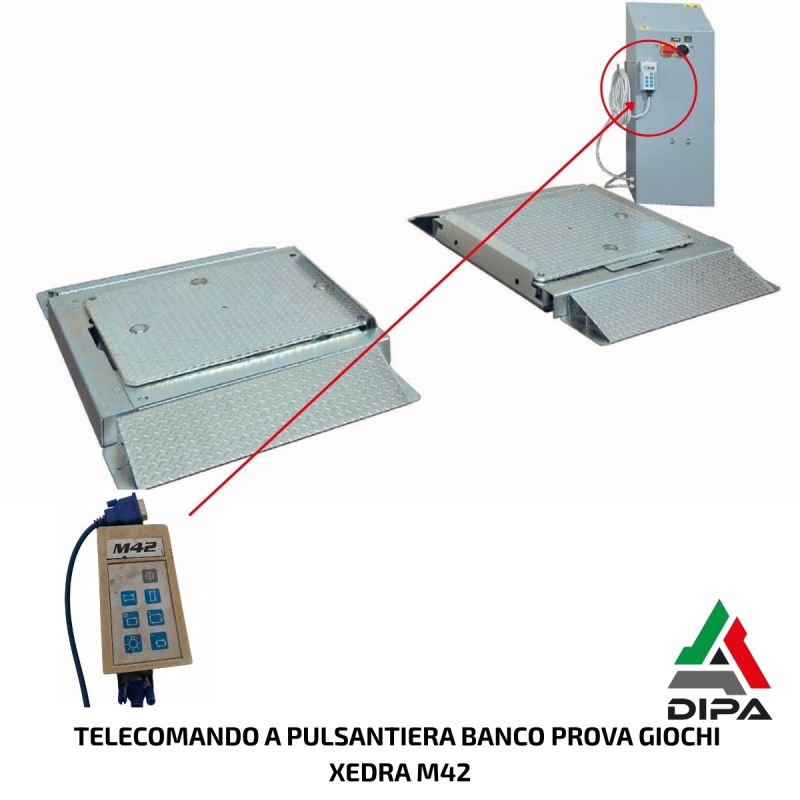

Tramite un telecomando (collegato all'attrezzatura principale via cavo), l'operatore può osservare il comportamento dell'avantreno stando al di sotto del veicolo, dentro la fossa d'ispezione e azionare il movimenti indotti dal banco prova impartendo gli ordini tramite pulsanti.

CARATTERISTICHE TECNICHE:
- Telecomando via cavo adatto a impieghi gravosi, con pulsanti e spie luminose per l’azionamento delle funzioni del banco prova.
- Banco prova giochi elettro-idraulico con piastre mobili per veicoli fino a 16 t per asse (impiego tipico "truck") e, per la versione M42 V2, anche per autovetture fino a 3 t per asse.
- Movimenti disponibili di tipo incrociato: 2 longitudinali, 2 trasversali, 1 movimento di rotazione supplementare ottenuto come sequenza su traiettoria "a quadrato" con ampiezza regolabile
- Ritorno automatico dei movimenti verso la posizione “0” al termine del comando.
- Limitazione della spinta tramite valvole di controllo pressione per mantenere le sollecitazioni entro i limiti consentiti.
- Struttura di movimentazione progettata per ridurre usure e sensibilità allo sporco (assenza di parti in scorrimento nella cinematica dichiarata dal costruttore).

FUNZIONALITÀ:
- Evidenziazione giochi su componenti di sterzo e sospensione tramite sollecitazioni controllate delle ruote sull’assale in prova.
- Possibilità di riprodurre sollecitazioni in più direzioni (longitudinale/trasversale) e una rotazione supplementare per aumentare la “copertura” della verifica.

CONCLUSIONI FINALI:
Il telecomando del Banco Prova Giochi XEDRA M42 comanda un sistema elettro-idraulico dedicato alla verifica dei giochi dell'avantreno su veicoli, con capacità e spinta adatte anche ad applicazioni truck.
