CARATTERISTICHE TECNICHE:

Strumento Combinato Terna Industriale Terex MF860

Cod. OEM: 3521596

Marca: DIPA SPORT

Condizione: Revisionato

Revisione contagiri e contaore analogico meccanico per per monitorare ore di lavoro e regime del motore

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

NOTA BENE:
PER LA REVISIONE DEI QUADRI STRUMENTI CONTATTACI CON LE SEGUENTI INFORMAZIONI:
1) MARCA/MODELLO AUTO;
2) ANNO DI IMMATRICOLAZIONE;
3) CODICE ORIGINALE QUADRO STRUMENTI;
4) DIFETTO SU STRADA;
5) DIAGNOSI CON RELATIVI CODICI E DESCRIZIONI;

**ATTENZIONE IL PREZZO POTREBBE VARIARE IN BASE ALLA TIPOLOGIA DEL DIFETTO

INFO TECNICHE:
Il codice 3521596 è associato a uno strumento combinato contagiri con contaore destinato ai mezzi MF/Fermec 860 (poi Terex).

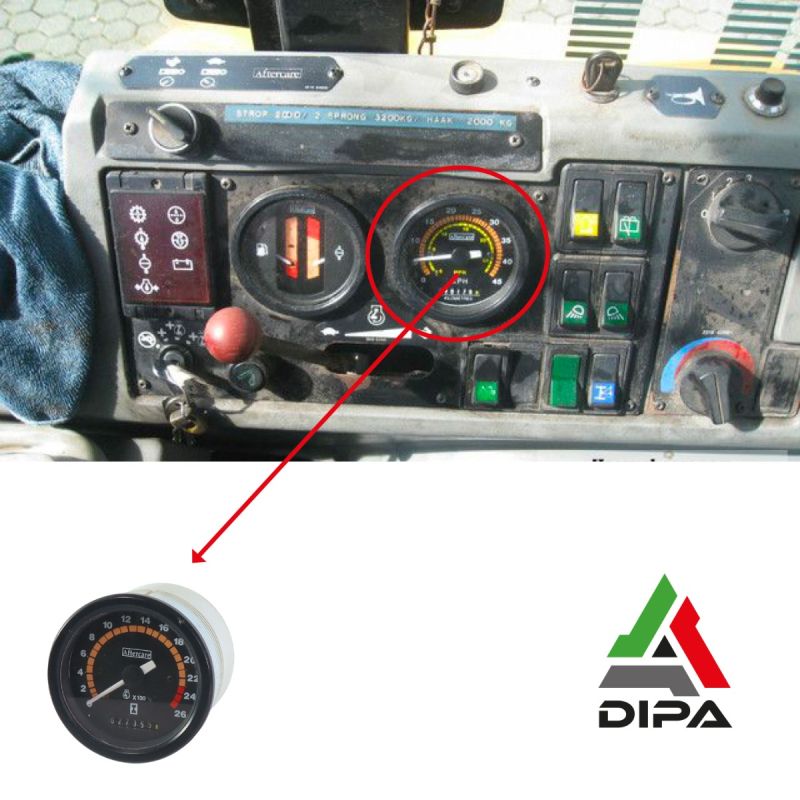

È posizionato sul pannello comandi laterale della cabina, ed è un contagiri e contaore che costituiscono le due funzioni principali dell'unità: visualizzazione analogica del regime motore e registrazione delle ore di funzionamento della macchina.

Non si tratta del quadro strumenti completo della terna. Sulla 860 la strumentazione è infatti distribuita tra pannello frontale e pannello laterale: il contagiri/contaore è collocato nel side control panel, insieme ad altri indicatori e comandi.

CARATTERISTICHE TECNICHE:
• Tipologia: strumento combinato contagiri e contaore.
• Applicazione principale identificata: MF / Fermec 860.
• Applicazione riconducibile alla famiglia delle terne industriali successivamente commercializzate anche come Terex.
• Indicazione del regime motore mediante quadrante analogico a lancetta.
• Contaore integrato per la registrazione delle ore di funzionamento.
• Installazione nel pannello comandi laterale della cabina.
• Sistema elettrico della macchina a 12 V con negativo a massa.
• Illuminazione del quadrante collegata al circuito di illuminazione della strumentazione.
• Collegamento con il circuito di rilevamento del regime motore.

FUNZIONALITÀ:
• Visualizza in tempo reale il regime di rotazione del motore espresso in giri/minuto.
• Permette all'operatore di controllare il regime motore durante le operazioni di scavo, carico e trasferimento.
• Consente di mantenere il propulsore nel corretto intervallo di funzionamento durante l'impiego dell'impianto idraulico.
• Registra mediante il contaore il tempo di funzionamento accumulato dalla macchina.
• Permette di programmare gli interventi di manutenzione in funzione delle ore di esercizio.

APPLICAZIONI MODELLI:
L'applicazione che emerge con maggiore attendibilità è:

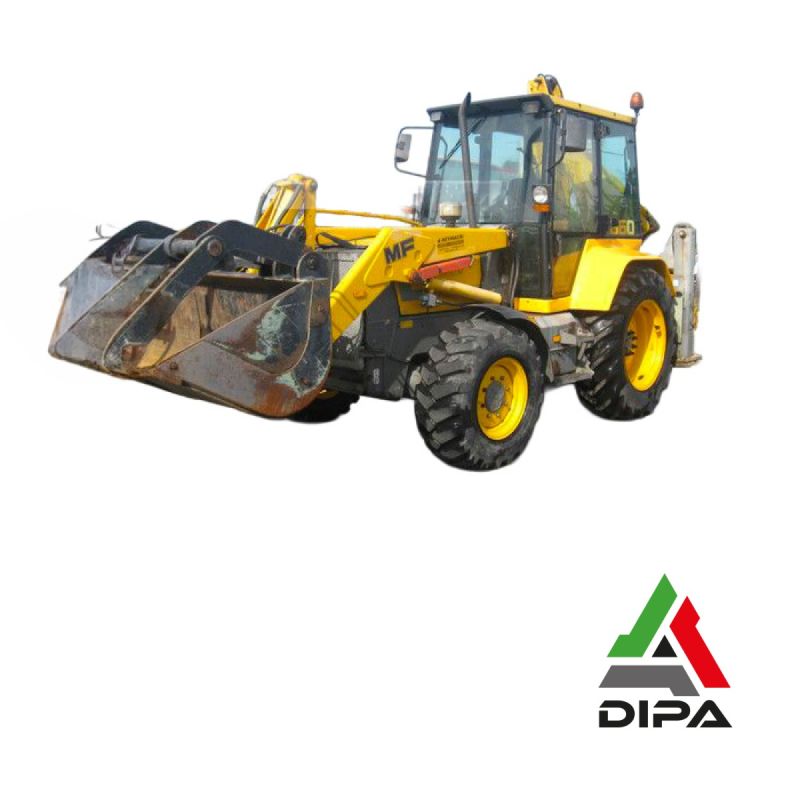

• MF Industrial 860 /Fermec 860/Terex

Difetti tipici:
• Contagiri completamente inattivo con lancetta ferma a zero.
• Indicazione del regime motore intermittente.
• Regime visualizzato sensibilmente più alto o più basso rispetto al valore reale.
• Blocco meccanico del movimento della lancetta.
• Contaore fermo anche con motore in funzione.
• Contaore che funziona in modo intermittente.

CONCLUSIONI FINALI:
Il 3521596 è uno strumento combinato contagiri e contaore per terna MF/Fermec 860, installato nel pannello comandi laterale della cabina.
