CARATTERISTICHE TECNICHE:

Sensore Di Posizione Ehr Sollevatore Idraulico Trattore Agricolo

Cod. OEM: 5011080013

Marca: BOSCH

Condizione: Revisionato

Revisione Del Rilevatore Di Posizione Dell'Attrezzatura Montata Sulla Macchina Agricola

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

DETTAGLI:
Il sensore EHR Bosch Rexroth OE 5011080013 rileva la posizione del sollevatore posteriore a tre punti e invia il segnale alla centralina EHR per il controllo elettroidraulico. Basato su tecnologia induttiva contactless, garantisce lettura precisa e continua anche in ambienti gravosi. È fondamentale per il controllo di posizione, sforzo e funzioni automatiche del sollevatore. Difetti comuni: perdita di segnale, errata risposta ai comandi e difficoltà nel punto zero. Essenziale per stabilità, precisione e sicurezza del sistema EHR.

Difetti Tipici:
Guasto dell'elemento sensibile con perdita parziale o totale di segnale verso la centralina EHR.
Il sollevatore non risponde bene ai comandi.
Difficoltà a trovare il punto zero.

INFO TECNICHE:
Il codice OE 5011080013 identifica il sensore di posizione del sistema EHR (Electro-Hydraulic Hitch control) Bosch Rexroth utilizzato sui trattori agricoli. È il componente che rileva la posizione del sollevatore posteriore a tre punti e invia il relativo segnale alla centralina EHR.

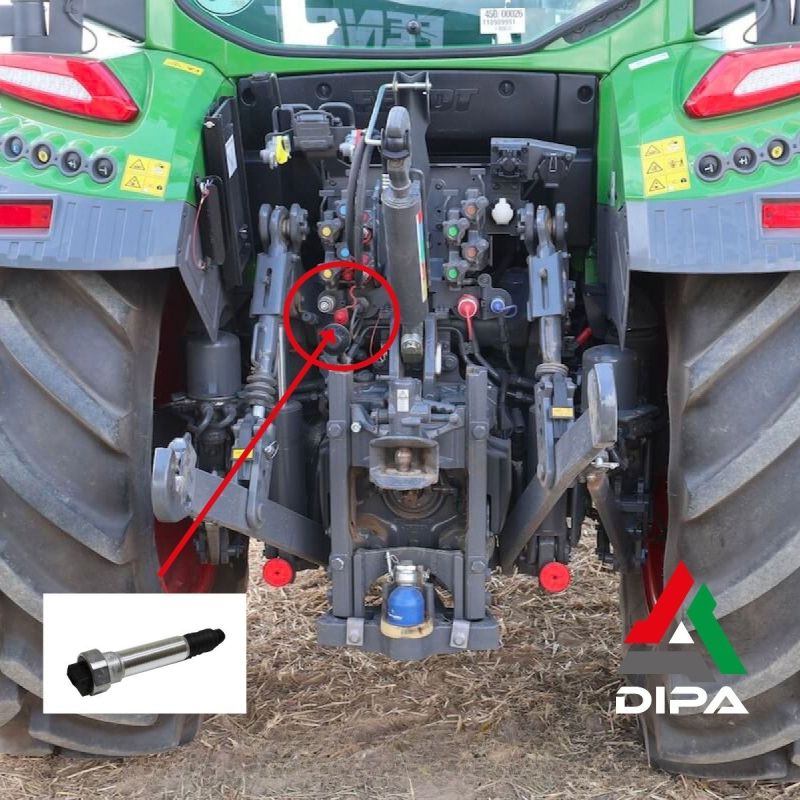

Nella pratica viene spesso indicato impropriamente come "centralina EHR", ma tecnicamente è il sensore di posizione del sistema, montato sul ponte posteriore o in prossimità del cinematismo del sollevatore.

CARATTERISTICHE TECNICHE:
- Produttore Bosch Rexroth, famiglia componenti EHR per controllo sollevatore.
- Tipologia componente: sensore di posizione dedicato al sistema EHR, per lettura posizione sollevatore posteriore.
- Tecnologia di misura di tipo induttivo/contactless progettata per funzionamento continuo in ambiente gravoso.
- Campo di misura dimensionato sulla corsa utile del sollevatore a tre punti, con segnale proporzionale alla posizione.
- Uscita elettrica di tipo analogico proporzionale alla posizione.
- Alimentazione fornita dalla centralina EHR.
- Collegamento elettrico tramite connettore multipolare con conduttori per alimentazione, massa e segnale.
- Fissaggio meccanico sul corpo ponte / telaio, spesso con leva o tirante collegato ai bracci inferiori del sollevatore.
- Corpo sensore robusto, sigillato, adatto ad ambiente.

FUNZIONALITÀ:
- Rileva in tempo reale la posizione del sollevatore posteriore rispetto alla corsa totale.
- Converte lo spostamento meccanico del sollevatore in un segnale elettrico proporzionale interpretabile dalla centralina EHR.
- Fornisce il feedback necessario per il controllo in anello chiuso della posizione: la centralina confronta posizione reale e posizione impostata e comanda la valvola EHR.
- Consente alla centralina di gestire le modalità di lavoro del sollevatore (controllo di posizione, sforzo, misto, limitatore di altezza, memorie di posizione).
- Contribuisce al mantenimento costante della profondità di lavoro dell'attrezzo, riducendo slittamento, oscillazioni del trattore e consumo di carburante.
- Interviene nelle logiche di sicurezza: in caso di segnale assente o fuori campo può determinare disattivazione delle funzioni automatiche o blocco del sistema EHR.
- È parte integrante delle funzionalità avanzate di comfort.

APPLICAZIONI MODELLI:

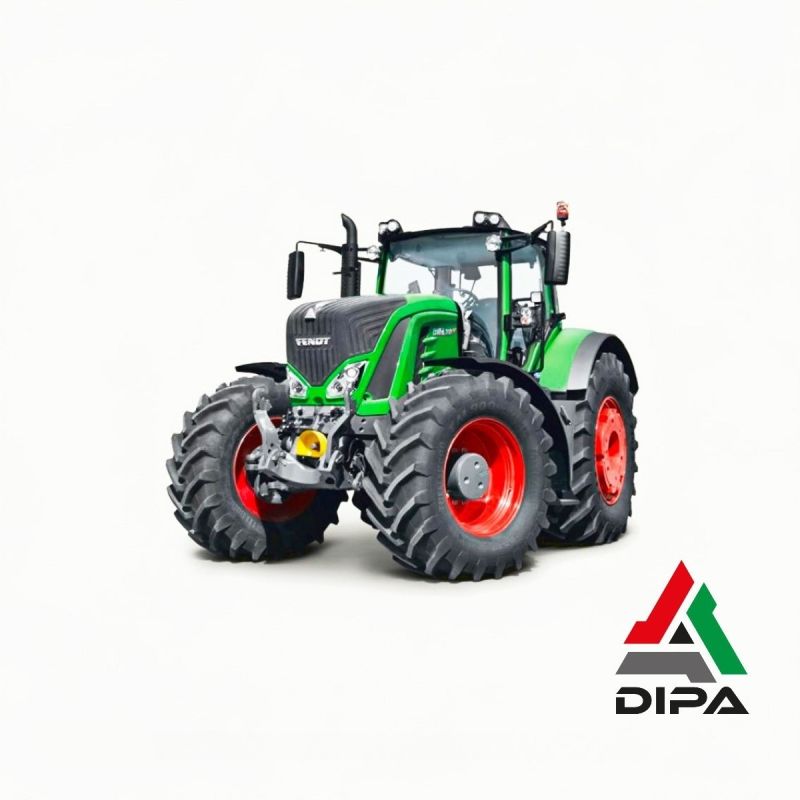

- Utilizzato nei sistemi Bosch EHR montati su diversi marchi di trattori agricoli (Fendt, Massey Ferguson, Steyr, Zetor, Pronar e altri, a seconda delle versioni e delle serie).

CONCLUSIONI FINALI:
Il codice OE 5011080013 identifica il sensore di posizione del sistema EHR Bosch Rexroth, componente fondamentale per il controllo elettroidraulico del sollevatore posteriore sui trattori agricoli. Senza il suo segnale la centralina EHR perde il riferimento di posizione, con conseguente malfunzionamento o disattivazione delle funzioni automatiche.
