CARATTERISTICHE TECNICHE:

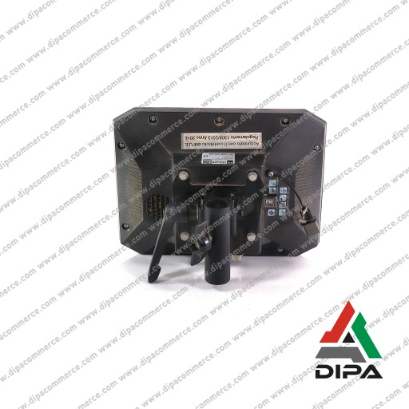

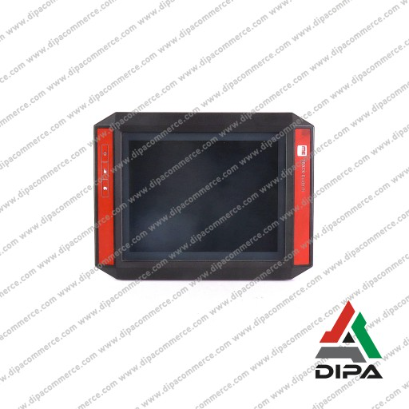

Schermo Multifunzione 8 Pollici Touchscreen ME Track Guide III

Cod.OEM: 31302713X31408

Condizione: Revisionato

Marca: MULLER ELEKTRONIK

Revisione Display Per Sistema Guida Satellitare Parallela Agricola

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Il pannello touch non risponde ai comandi
Presenza di zone morte sullo schermo non più sensibili al tocco
Schermo nero nonostante l'unità sia alimentata
Retroilluminazione fioca o assente
Blocchi in avvio con schermata ferma

INFO TECNICHE:
Il codice OE 31302713X31408 identifica il terminale di bordo della famiglia Müller-Elektronik (facente parte del Gruppo PTX-Trimble) TRACK-Guide III, un display professionale da 8" utilizzato nei sistemi di guida parallela e nell'agricoltura di precisione.
È un monitor da cabina standalone, cioè può essere installato su trattori e macchine operatrici dotate di rete ISOBUS, progettato per gestire guida assistita o automatica e svolgimento dei lavori su campo.

Si tratta di un componente elettronico ad alto valore, fornito sia come terminale singolo sia come parte di kit completi con ricevitore GNSS e cablaggi dedicati.

CARATTERISTICHE TECNICHE:
- Dispositivo di guida parallela con funzioni di terminale ISOBUS universale e Task Controller.
- Display TFT a colori da 8" (circa 203 mm).
- Risoluzione schermo 800 × 600 pixel.
- Touchscreen capacitivo con vetro frontale robusto adatto all'uso in cabina.
- Tensione di esercizio tipica compresa tra 10 V e 32 V DC.
- Compatibilità con impianti elettrici a 12 V e 24 V tipici delle macchine agricole.
- Progettazione per funzionamento in un ampio intervallo di temperatura ambiente.
- Grado di protezione idoneo all'utilizzo in ambienti polverosi e con sporco di lavoro.
- Peso di circa 1 kg, adatto al montaggio su staffe snodate o bracci dedicati.
- Connettori multipolari per alimentazione e comunicazione dati.
- Interfaccia CAN / ISOBUS per collegamento a ECU trattore e attrezzi.
- Porta USB per backup, aggiornamenti firmware e scambio dati di campo.
- Ingresso per telecamera per visione attrezzo o area posteriore.
- Collegamento a ricevitore GNSS esterno tramite cablaggi dedicati.
- Applicazioni di guida parallela preinstallate sul terminale.

FUNZIONALITÀ:
- Guida parallela con tracciati A-B, A+, contorni e modalità avanzate per campi irregolari.
- Visualizzazione chiara della deviazione dalla traiettoria ideale con indicatori grafici e numerici.
- Gestione delle manovre di capezzagna con riduzione di sovrapposizioni e mancate coperture.
- Visualizzazione della mappa di lavoro in 2D o 3D.
- Colorazione delle zone lavorate, delle sovrapposizioni e delle aree non trattate.
- Visualizzazione dei limiti del campo e di aree escluse o non lavorabili.
- Funzioni di terminale ISOBUS per comando di attrezzi compatibili.
- Controllo automatico delle sezioni di barra nelle irroratrici e negli spandiconcime.
- Gestione di seminatrici, botti e altre attrezzature con ECU ISOBUS.
- Integrazione con Task Controller per pianificazione e gestione dei lavori.
- Importazione ed esportazione di lavori, mappe e dati agronomici tramite USB.
- Utilizzo di ricevitore GNSS esterno multi-costellazione abbinato al terminale.
- Collegamento di una telecamera per migliorare la visibilità dell'attrezzo o dell'area posteriore.
- Passaggio rapido tra schermate di guida, mappe, telecamera e menu impostazioni.

CONCLUSIONI FINALI:
Il display Müller / PTX Trimble TRACK-Guide III codice OE 31302713X31408 rappresenta un elemento centrale nei sistemi di agricoltura di precisione, perché integra in un solo dispositivo guida parallela, gestione attrezzi ISOBUS e documentazione dei lavori.
La sua architettura modulare e aggiornabile consente di adeguare nel tempo funzioni e prestazioni alle esigenze della flotta, senza sostituire l'hardware.
