CARATTERISTICHE TECNICHE:

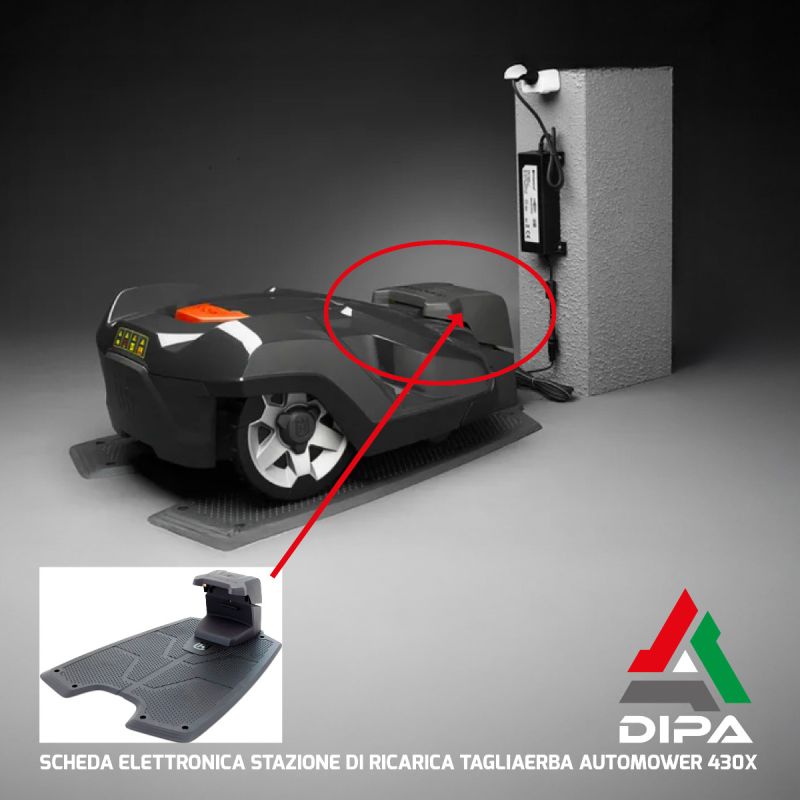

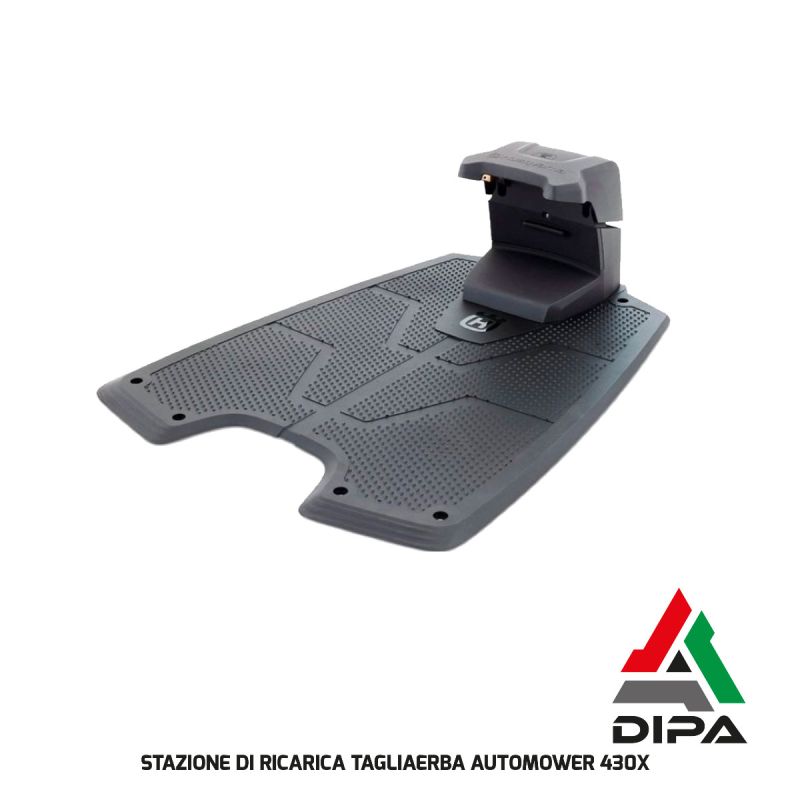

Scheda Elettronica Stazione Di Ricarica Tagliaerba Automower 430X

Cod.OEM: 596328004

Condizione: Revisionato

Marca: HUSQVARNA

Revisione Del Circuito Elettronico Della Base Di Ricarica Husqvarna G3 P2

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

DETTAGLI:
La scheda elettronica Husqvarna Automower OE 596328004 è il cuore della stazione di ricarica per robot tagliaerba serie 300/400/500. Questo modulo PCBA gestisce la generazione e il controllo del segnale di loop e guida, supervisiona l'alimentazione e protegge i circuiti da cortocircuiti o guasti. Dotata di LED di stato per segnalare anomalie o corretto funzionamento, assicura che il robot riconosca il perimetro e ritorni alla base. Compatibile con basi G3/P2, è essenziale per prestazioni affidabili e ricariche sicure.

Difetti Tipici:
Led della stazione spento nonostante il trasformatore sia alimentato
Led rosso, arancione o lampeggiante invece che verde fisso, senza interruzioni evidenti del cavo perimetrale
Il robot si avvia ma perde il segnale loop durante il lavoro

INFO TECNICHE:
Il codice OE 596328004 identifica una scheda elettronica per stazione di ricarica (PCBA Charging Station) dei robot tagliaerba Husqvarna Automower della serie 300/400/500.

Questo componente, montato all'interno della stazione, è responsabile della generazione del segnale di loop e della gestione del processo di carica.

CARATTERISTICHE TECNICHE:
- Tipologia componente: scheda elettronica completa PCBA Charging Station (circuito stampato assemblato) per base di ricarica
- Funzione principale: generazione e controllo del segnale di loop (cavo perimetrale) e gestione dell'elettronica di potenza della stazione
- Installazione: montata all'interno della stazione di ricarica, collegata al trasformatore, al cavo perimetrale, al cavo guida (se presente) e ai connettori verso rete e bassa tensione
- Interfacce elettriche: morsetti per collegamento cavo perimetrale, eventuale cavo guida, alimentazione bassa tensione dal trasformatore, circuiti di protezione
- Indicatori luminosi: LED di stato sulla scheda (visibile dalla scocca della base) che indica lo stato del loop e della stazione (verde fisso corretto, spento o altri colori in caso di anomalia)

FUNZIONALITÀ:
- Generazione del segnale di loop sul filo perimetrale, necessario perché il robot riconosca il confine dell'area di lavoro e trovi la stazione di ricarica
- Gestione del segnale sulla guida (nei modelli che la prevedono), che aiuta il robot a tornare alla base lungo un percorso preferenziale
- Supervisione dell'alimentazione della base: controllo presenza tensione dal trasformatore e gestione delle condizioni di sicurezza
- Segnalazione visiva tramite LED integrato dei principali stati: loop ok, mancanza alimentazione, interruzione cavo loop, corto circuito sul cavo, errore interno scheda
- Protezione elettronica del circuito in caso di cortocircuito o guasti sul cavo perimetrale, per limitare danni al trasformatore e alla scheda stessa
- Interazione con l'elettronica interna del robot Automower tramite il segnale di loop, indispensabile per avvio, lavoro e ritorno in base

Applicazioni modelli:
- Husqvarna Automower serie 300/400/500

CONCLUSIONI FINALI:
La scheda elettronica Husqvarna Automower OE 596328004 (596328004) è, in sostanza, la PCB completa della stazione di ricarica per i robot tagliaerba Automower con base G3/P2.
