CARATTERISTICHE TECNICHE:

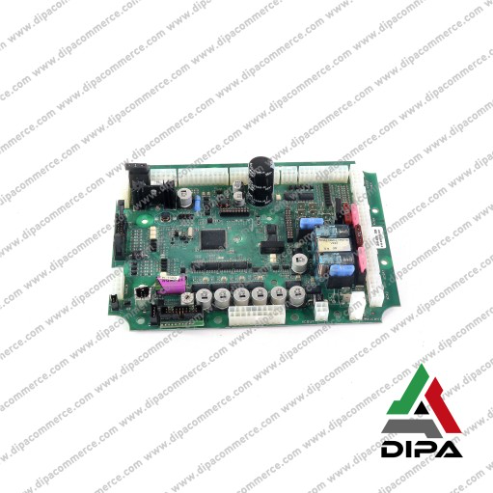

Scheda Di Controllo Piattaforma Aerea Socage 32DJ

Cod. OEM: DSB0009920

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Sistema Di Controllo Con Gestione Di Sensori, Stabilizzatori E Sicurezza Per Il Corretto Funzionamento E L'Utilizzo Sicuro Del Sollevatore Articolato

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

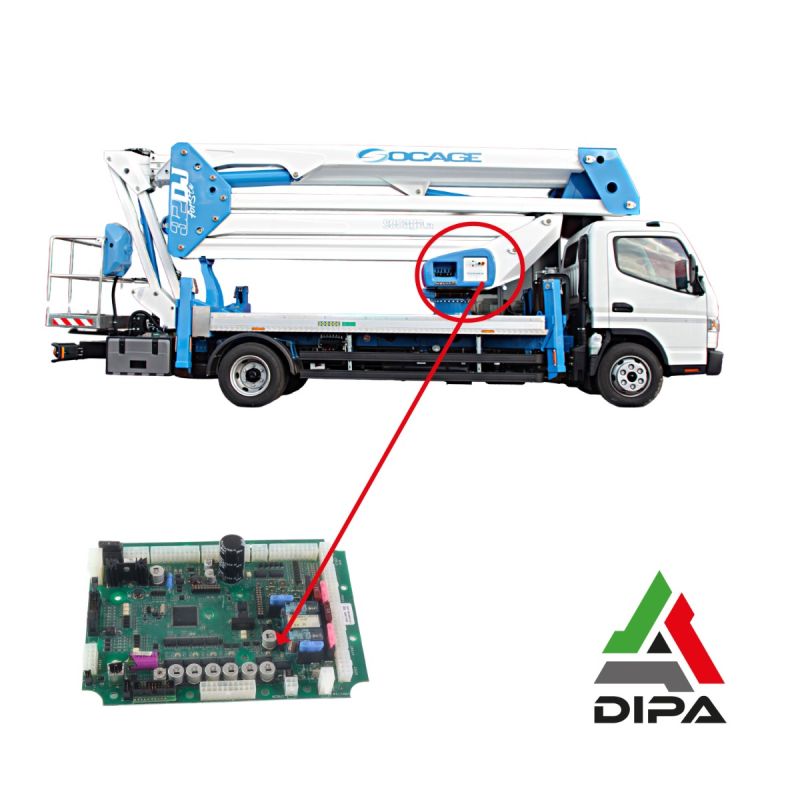

La SOCAGE DSB0009920 è una scheda elettronica di controllo impiegata nel sistema di gestione delle piattaforme aeree autocarrate SOCAGE.

La centralina è inserita nell'architettura elettronica distribuita della piattaforma e interagisce con i comandi presenti nel cestello e a terra, i moduli remoti, i dispositivi di sicurezza, i sensori di posizione e le elettrovalvole dell'impianto oleodinamico.

In base alla configurazione della macchina, la scheda può svolgere funzioni di acquisizione degli ingressi, elaborazione dei consensi, gestione delle uscite e comunicazione con le altre centraline attraverso la rete CAN bus. Non deve quindi essere considerata una semplice scheda relè: il suo corretto funzionamento è strettamente collegato al software installato, alla configurazione della piattaforma e alla calibrazione dei dispositivi di sicurezza.

CARATTERISTICHE TECNICHE:
• Tipologia: scheda elettronica di controllo per piattaforma aerea.
• Gestione distribuita dei comandi provenienti dal cestello e dalla postazione a terra.
• Collegamento con moduli elettronici remoti mediante rete CAN bus.
• Acquisizione di ingressi digitali provenienti da pulsanti, selettori, finecorsa e dispositivi di consenso.
• Acquisizione di segnali analogici provenienti da sensori di posizione, inclinazione, pressione e carico.
• Gestione di uscite destinate a relè, elettrovalvole e dispositivi di segnalazione.
• Controllo della plausibilità dei segnali provenienti dai sensori di sicurezza.
• Supervisione dei consensi necessari per l'esecuzione dei movimenti.
• Comunicazione con il sistema limitatore di momento.

FUNZIOANLITÀ:
• Riceve i comandi impartiti dalla postazione di controllo a terra.
• Riceve i comandi impartiti dalla pulsantiera del cestello.
• Interpreta la posizione dei joystick e dei comandi proporzionali.
• Verifica la presenza dei consensi generali prima di autorizzare un movimento.
• Controlla lo stato dei pulsanti di arresto di emergenza.
• Verifica la corretta selezione della postazione di comando.
• Controlla i consensi provenienti dalla presa di forza e dall'impianto del veicolo.
• Verifica lo stato del freno di stazionamento quando previsto dalla configurazione.
• Controlla la corretta apertura e appoggiatura degli stabilizzatori.
• Gestisce le informazioni provenienti dal sistema di stabilizzazione automatica.
• Verifica l'inclinazione del telaio attraverso i sensori di planarità.
• Impedisce l'apertura della parte aerea quando la stabilizzazione non è conforme.
• Controlla la posizione dei bracci e del pantografo.
• Acquisisce il segnale del sensore di sfilo del braccio telescopico.
• Acquisisce il segnale degli encoder di rotazione della torretta.
• Comunica con il sensore di livellamento del cestello.
• Comanda le elettrovalvole dell'impianto oleodinamico.
• Modula la velocità dei movimenti proporzionali.
• Gestisce l'accelerazione e la decelerazione dei movimenti della piattaforma.
• Coordina più movimenti contemporanei quando consentito dal software.
• Gestisce la sequenza di chiusura automatica sulle versioni equipaggiate con questa funzione.

APPLICAZIONI MODELLI:

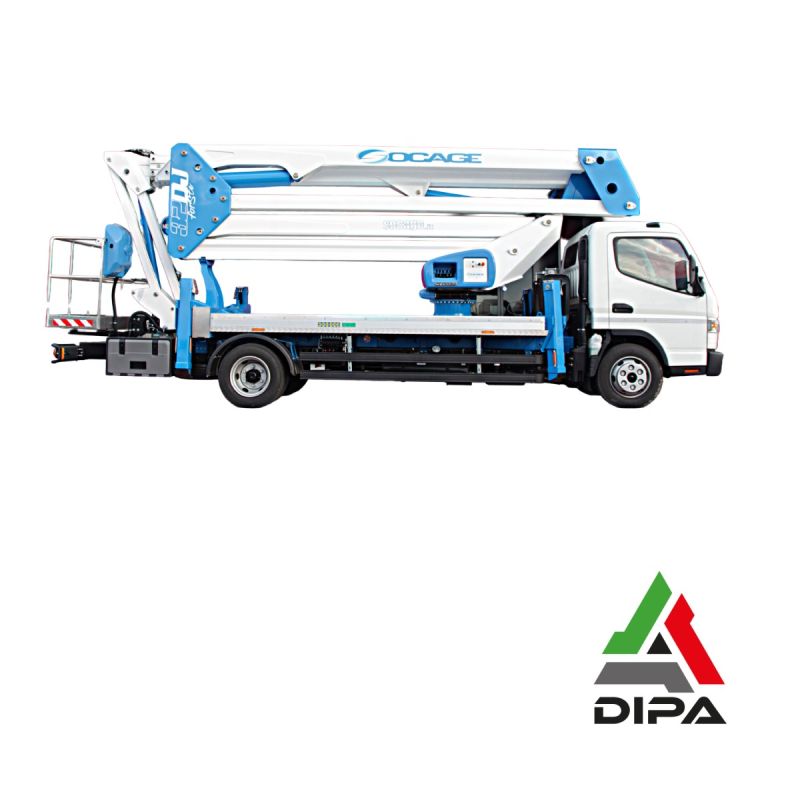

• Piattaforme aeree SOCAGE forSte 32DJ.

Difetti tipici:
• Centralina completamente spenta nonostante sia correttamente alimentata.
• Incertezze durante l'azionamento della piattaforma.
• Reset ripetuti durante i movimenti.
• Assenza totale dei comandi della parte aerea.
• Funzionamento disponibile soltanto da terra o soltanto dal cestello.
• Mancata attivazione di uno specifico movimento.
• Velocità proporzionale irregolare.
• Allarme di emergenza senza motivo.

CONLCUSIONI FINALI:
La SOCAGE DSB0009920 è una centralina di controllo inserita nel sistema elettronico della piattaforma aerea e associata principalmente alla famiglia forSte 32DJ. Il componente partecipa alla gestione dei comandi, dei consensi di sicurezza, della comunicazione CAN bus, dei sensori e delle elettrovalvole.
