CARATTERISTICHE TECNICHE:

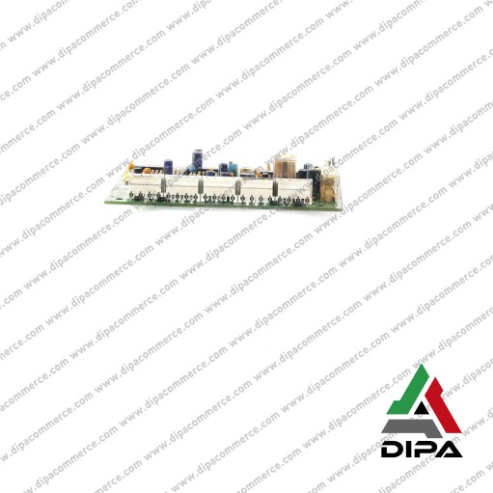

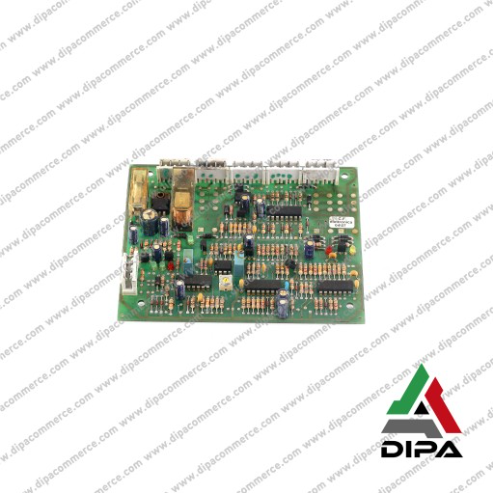

Scheda Di Controllo MLD210 Gru Bonfiglioli

Cod. OEM: MLD210

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Sistema Per Il Monitoraggio In Tempo Reale Del Carico E Dell'Estensione Del Braccio, Garantendo Una Gestione Sicura Della Gru

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
La scheda di controllo MLD210 è riconducibile al sistema elettronico di limitazione del movimento installato su gru caricatrici Bonfiglioli per autocarro. Si tratta di una scheda elettronica dedicata alla gestione del limitatore di movimento, cioè del dispositivo che controlla il rapporto tra carico sollevato, pressione idraulica, configurazione della gru e condizione di stabilità del mezzo.

La MLD210 non va considerata una semplice scheda relè generica: lavora come unità di controllo del sistema di sicurezza, ricevendo segnali da pressostati, trasduttori o sensori collegati al circuito idraulico della gru e comandando avvisi, blocchi o consensi alle manovre in base alla soglia di carico impostata.

CARATTERISTICHE TECNICHE:
• Componente: MLD210.
• Tipologia: scheda elettronica di controllo per limitatore di movimento.
• Applicazione: gru caricatrici Bonfiglioli per autocarro.
• Funzione: controllo del sovraccarico e del momento di sollevamento.
• Sistema: limitatore di momento, limitatore di carico o sistema antiribaltamento, in base alla configurazione della gru.
• Ingressi: segnale da pressostato o trasduttore di pressione sul cilindro principale di sollevamento.
• Ingressi ausiliari: finecorsa, sensori di posizione, microinterruttori, consenso stabilizzatori, selettori o segnali provenienti dal quadro comandi.
• Uscite: lampade di segnalazione, cicalino, relè di blocco, consenso/disattivazione elettrovalvole o circuito di esclusione manovre pericolose.
• Alimentazione: collegata all'impianto elettrico del veicolo/gru.

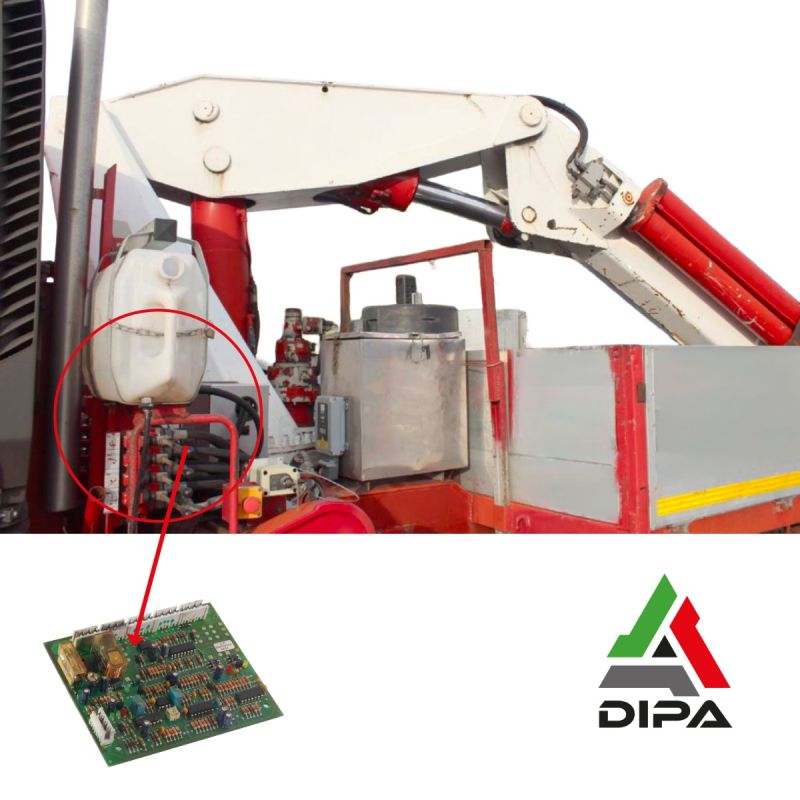

• Montaggio: normalmente alloggiata in quadro elettrico, scatola comandi o vano protetto della gru.

FUNZIONALITÀ:
• Controlla il momento di sollevamento della gru in base alla pressione generata nel circuito idraulico.
• Riceve il segnale dal sensore o pressostato installato sul circuito del cilindro principale.
• Confronta il valore rilevato con una soglia di intervento impostata in fase di taratura.
• Attiva segnalazioni visive o acustiche quando la gru si avvicina alla soglia di sovraccarico.
• Interviene quando viene superato il limite massimo ammesso dal diagramma di carico.
• Blocca o limita le manovre che aumentano il momento ribaltante.
• Lascia normalmente disponibili le manovre che riportano la gru in condizione di sicurezza.
• Collabora con stabilizzatori, valvole idrauliche e circuito di consenso elettrico.

APPLICAZIONI MODELLI:
• Gru e sollevatori Bonfiglioli per autocarro delle serie P, L, XL e M, CE (con limitatore di momento).

Difetti tipici:
• Scheda completamente spenta anche se .correttamente alimentata
• Mancato intervento del limitatore di movimento.
• Intervento continuo del limitatore anche senza carico.

CONCLUSIONI FINALI:
La scheda MLD210 delle gru Bonfiglioli è un componente elettronico legato al sistema di sicurezza della gru, in particolare al controllo del limitatore di momento. Il suo compito è impedire che la gru lavori oltre la soglia di carico ammessa, riducendo il rischio di sovraccarico, instabilità del veicolo, deformazioni strutturali o ribaltamento.
