CARATTERISTICHE TECNICHE:

Scheda Controllo Operativo Sollevatore Dieci Pegasus

Cod. OEM: 4C01171037

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Modulo Per La Verifica Dei Consensi Operativi, Il Controllo Del Carico E Dei Sistemi Di Sicurezza Della Macchina, Per Garantire Un Funzionamento Corretto E Affidabile

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

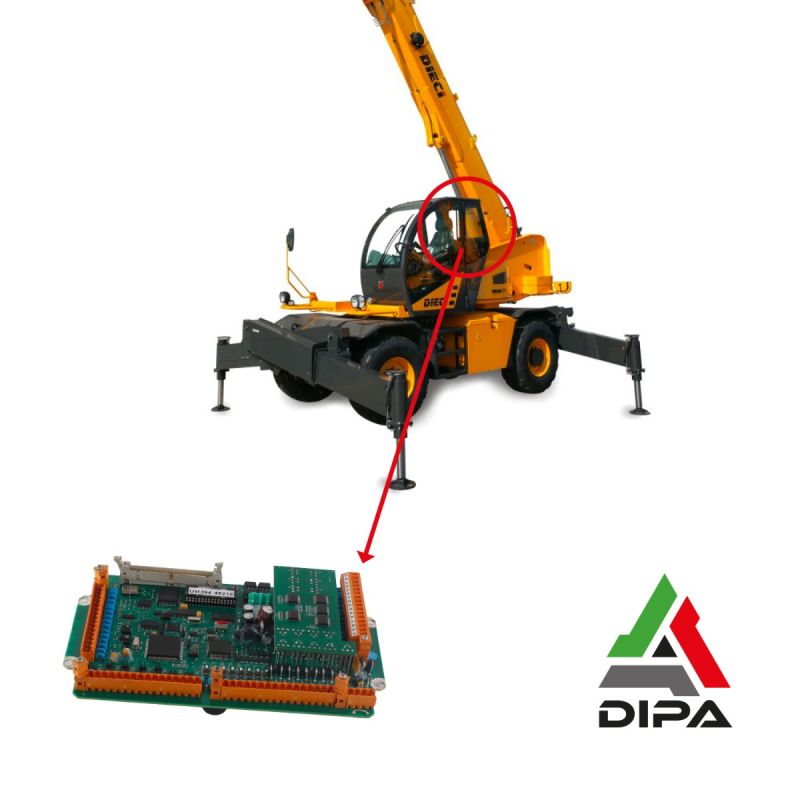

Il codice 4C01171037, indicato anche come 4C.01171037, identifica una scheda di controllo elettrica / centralina elettrica principale utilizzata sui sollevatori telescopici rotativi Dieci Pegasus. Il componente è associato alla gestione elettrica di cabina e alla distribuzione dei segnali macchina, con funzioni di alimentazione, protezione, consenso e interfaccia tra i vari circuiti elettrici del mezzo.

Non si tratta di una centralina idraulica proporzionale autonoma, ma di una scheda elettrica principale collegata alla gestione di fusibili, relè, diodi, connettori multipolari e linee di comando. In ambito macchina può essere considerata una sorta di modulo elettrico principale di cabina, integrato nel sistema di distribuzione e controllo delle utenze operative.

CARATTERISTICHE TECNICHE:
• Tipologia componente: centralina elettrica principale
• Applicazione principale: sollevatori Dieci Pegasus
• Area di installazione: impianto elettrico cabina
• Funzione generale: distribuzione alimentazioni, gestione consensi, interfaccia comandi e protezione circuiti
• Tensione di lavoro tipica: 12 V
• Componenti: fusibili, relè, diodi, temporizzatori, buzzer, connettori multipolari, morsetti di potenza e circuito stampato
• Collegamenti elettrici: connettori multipolari per segnali cabina, comandi braccio, accessori, stabilizzatori, radiocomando e sistemi di sicurezza
• La scheda può lavorare in abbinamento a sistemi di controllo macchina come Midac, circuiti di consenso, sistemi antiribaltamento e gestione accessori

FUNZIONALITÀ:
• Distribuisce le alimentazioni elettriche principali verso diversi rami dell'impianto macchina
• Protegge i circuiti tramite fusibili e linee dedicate
• Gestisce relè e consensi elettrici necessari all’attivazione di varie funzioni operative
• Interfaccia i segnali provenienti dalla cabina, dai selettori, dai pulsanti e dai comandi macchina
• Supporta il funzionamento dei comandi legati al braccio telescopico
• Può essere coinvolta nei segnali di sollevamento, estensione, rientro, rotazione e brandeggio
• Interagisce con i circuiti degli stabilizzatori e con i relativi consensi di sicurezza
• Contribuisce alla logica di consenso tra cabina, braccio, stabilizzatori, accessori e sistemi di sicurezza

APPLICAZIONI MODELLI:

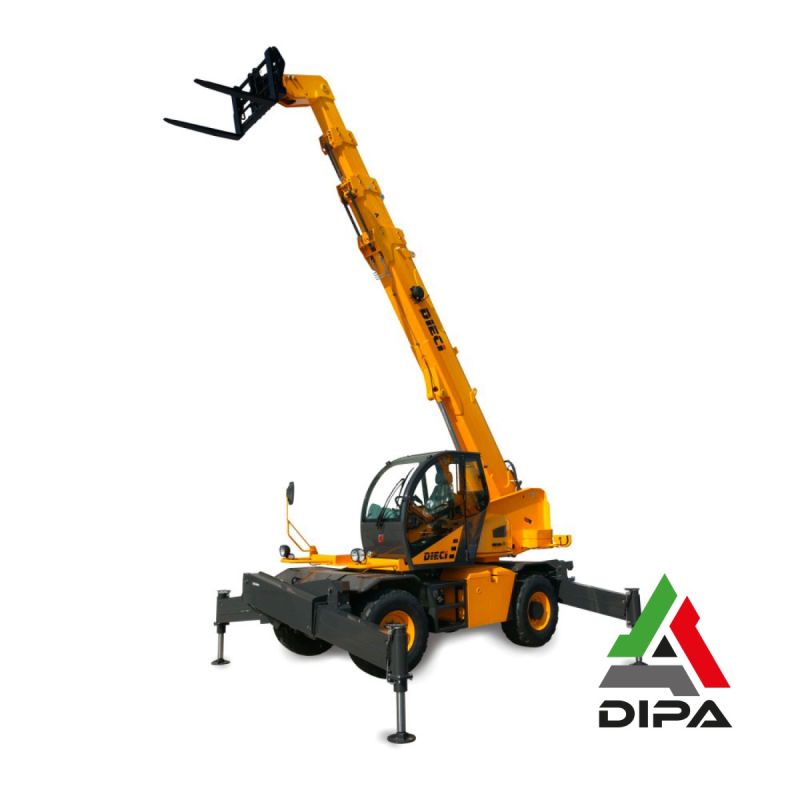

• Sollevatori telescopici rotativi Dieci Pegasus

Difetti tipici:
• Mancata alimentazione di uno o più rami elettrici della macchina
• Fusibili che saltano ripetutamente a causa di un problema sulla centralina
• Assenza di alimentazione su distributore, elettrovalvole o circuiti accessori
• La centralina non funziona anche se correttamente alimentata

CONCLUSIONI FINALI:
La scheda di controllo 4C01171037 è un componente elettrico fondamentale per la gestione dei consensi, delle alimentazioni e delle funzioni operative dei sollevatori Dieci Pegasus. La sua funzione principale è quella di distribuire e coordinare segnali elettrici tra cabina, impianto macchina, braccio, stabilizzatori, accessori, radiocomando e sistemi di sicurezza.
