CARATTERISTICHE TECNICHE:

Quadro Strumenti Trattori Goldoni Ronin

Cod. OEM: 02051050

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dispositivo per il monitoraggio parametri di funzionamento, PTO, conteggio ore di lavoro e diagnostica

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

NOTA BENE:
PER LA REVISIONE DEI QUADRI STRUMENTI CONTATTACI CON LE SEGUENTI INFORMAZIONI:
1) MARCA/MODELLO AUTO;
2) ANNO DI IMMATRICOLAZIONE;
3) CODICE ORIGINALE QUADRO STRUMENTI;
4) DIFETTO SU STRADA;
5) DIAGNOSI CON RELATIVI CODICI E DESCRIZIONI;

**ATTENZIONE IL PREZZO POTREBBE VARIARE IN BASE ALLA TIPOLOGIA DEL DIFETTO

INFO TECNICHE:
Il codice 02051050 identifica un quadro strumenti multifunzione elettronico (di tipo Eco Matrix) utilizzato su trattori Goldoni.

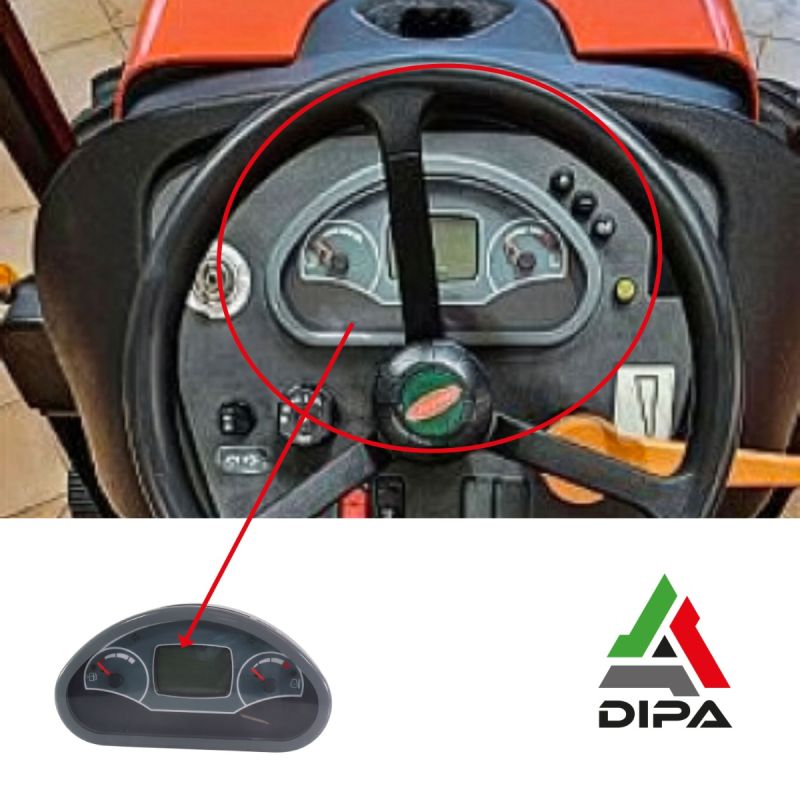

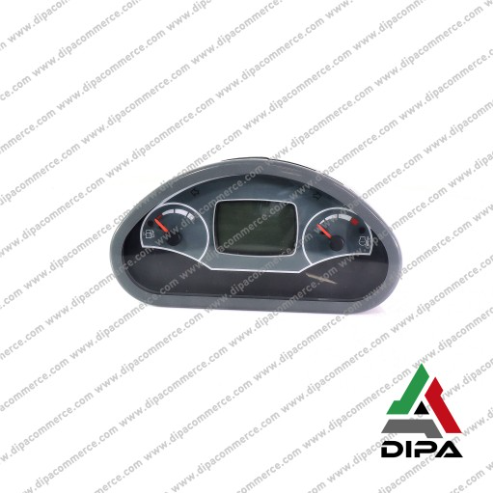

Il componente viene indicato nei cataloghi ricambi come "strumento multifunzione ECOMATRIX". È un dispositivo elettronico più evoluto rispetto a un semplice contagiri: integra la visualizzazione dei principali parametri di funzionamento del trattore tramite display centrale e due strumenti a lancette per livello carburante e temperatura refrigerante.

Il quadro appartiene alla piattaforma COBO Eco Matrix, famiglia di strumentazioni progettata per veicoli agricoli, industriali e off-highway.

La caratteristica importante del componente è la presenza di elettronica programmabile: il quadro non deve quindi essere considerato esclusivamente come un insieme di indicatori analogici, ma come una vera unità elettronica di acquisizione e visualizzazione dei segnali provenienti dalla macchina.

CARATTERISTICHE TECNICHE:
• Denominazione ricambio: strumento multifunzione Eco Matrix.
• Produttore: Cobo.
• Alimentazione nominale della piattaforma Eco Matrix: 9-16 V.
• Display: LCD Dot Matrix 128 × 64 pixel.
• Spie di segnalazione: fino a 21 LED.
• Retroilluminazione elettronica a LED.
• Protezione ambientale della famiglia: fino a IP66 sul gruppo strumento.

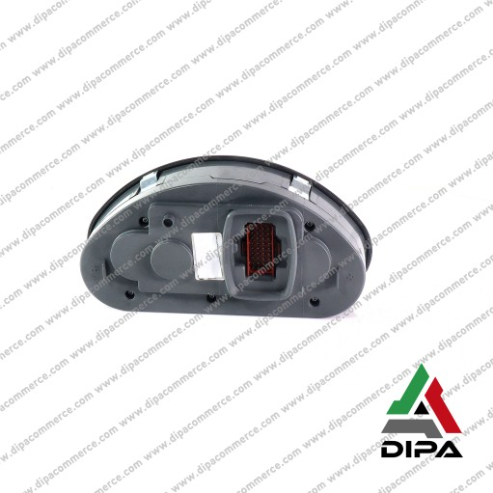

• Connettore della piattaforma Eco Matrix: Tyco AMP a 36 vie.
• Disponibilità di 24 ingressi digitali nella piattaforma standard.
• Disponibilità di 2 ingressi analogici.
• Disponibilità di 1 ingresso in frequenza.
• Presenza di ingresso dedicato al segnale D+ alternatore.

FUNZIONALITÀ:
• Visualizzare il regime di rotazione del motore.
• Registrare e visualizzare le ore di lavoro della macchina.
• Acquisire segnali provenienti dai sensori e dagli interruttori presenti sul trattore.
• Gestire indicatori analogici relativi ai parametri di funzionamento della macchina.
• Visualizzare informazioni mediante il display LCD centrale.
• Gestire le spie di funzionamento e di avvertimento.
• Segnalare condizioni di allarme provenienti dall'impianto elettrico del trattore.
• Acquisire segnali digitali di stato provenienti dai diversi dispositivi della macchina.
• Acquisire segnali analogici provenienti dai sensori.
• Ricevere il segnale D+ proveniente dal circuito di carica dell'alternatore.

APPLICAZIONI MODELLI:
• Goldoni Ronin 40/50 MR

Difetti tipici:
• Quadro strumenti completamente spento.
• Mancata accensione del display LCD.
• Accensione intermittente dello strumento.
• Display che scompare dopo alcuni minuti di funzionamento.
• Segmenti o pixel LCD mancanti.
• Retroilluminazione assente o irregolare.
• Contagiri non funzionante.

CONCLUSIONI FINALI:
Il componente 02051050 è un quadro strumenti elettronico multifunzione Eco Matrix utilizzato sui trattori Goldoni Ronin. Si tratta quindi di un vero quadro strumenti elettronico programmabile, non di un semplice contagiri.
