CARATTERISTICHE TECNICHE:

Quadro Strumenti New Holland Cingolato Serie TK

Cod.OEM: 87626287

Condizione: Revisionato

Marca: CNH INDUSTRIAL

Revisione Strumento Combinato Per Il Monitoraggio Dei Parametri Operativi Della Macchina Agricola

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Display LCD poco leggibile
Retroilluminazione scarsa o assente
Le lancette si muovono a scatti oppure indicano valori errati
Spie che non funzionano oppure si illuminano senza motivo
Il quadro strumenti mostra anomalie a caldo, Malfunzionamento contaore e contagiri

INFO TECNICHE:
Il codice OE 87626287 identifica un quadro strumenti combinato per trattori New Holland delle serie TK.
Si tratta del pannello strumenti integrato nel cruscotto, con strumenti analogici a lancetta, piccolo display LCD centrale e serie di spie luminose che permettono di controllare in tempo reale lo stato motore, trasmissione e servizi del trattore.

Il modulo è progettato per resistere a vibrazioni, polvere, umidità e alle condizioni gravose tipiche dell’impiego agricolo.

CARATTERISTICHE TECNICHE:
- La tipologia costruttiva è quella di un quadro combinato con strumenti analogici e piccolo display digitale LCD monocromatico, con spie integrate nella stessa cornice.
- Gli strumenti analogici principali sono il contagiri motore con zone di utilizzo evidenziate, l'indicatore del livello carburante e l'indicatore della temperatura del liquido di raffreddamento motore, tutti con indici a lancetta.
- La parte digitale comprende un display LCD centrale che visualizza le ore motore, i messaggi di servizio, alcuni parametri addizionali.
- Le spie integrate coprono le principali funzioni di sicurezza e servizio, come pressione olio, temperatura motore, carica batteria, freno di stazionamento, PTO, 4WD, indicatori di direzione e altre segnalazioni variabili in base all'allestimento del trattore.
- L'alimentazione elettrica è a 12 V con ingressi dedicati per alimentazione, massa, segnali da sensori analogici e digitali.
- L'interfaccia con il veicolo avviene tramite sensori resistivi per livello carburante e temperatura, ingressi impulsivi per giri motore e velocità.

FUNZIONALITÀ:
- Il quadro visualizza i parametri fondamentali di esercizio, in particolare giri motore, livello carburante e temperatura liquido di raffreddamento, fornendo all’operatore un controllo immediato delle condizioni di lavoro.
- Attraverso il display LCD centrale vengono visualizzate le ore motore e, a seconda del modello e delle funzioni attive, ulteriori informazioni operative come velocità, messaggi di servizio, icone di manutenzione e stati particolari dell'impianto.
- Le spie luminose segnalano condizioni di allarme come bassa pressione olio, sovratemperatura motore, problemi di carica batteria, anomalie sull’impianto idraulico o sulla trasmissione, oltre alle normali spie di servizio per luci, frecce, PTO, trazione anteriore inserita e così via.

APPLICAZIONI MODELLI:

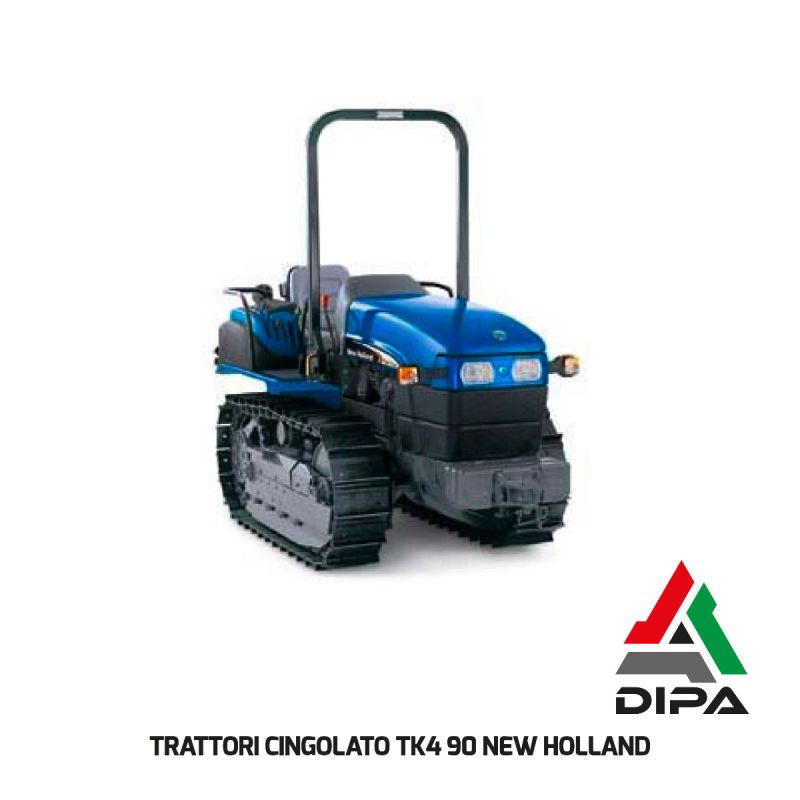

- Trattori New Holland della serie TK

CONCLUSIONI FINALI:
Il quadro strumenti New Holland OE 87626287 è il cuore della strumentazione dei trattori serie TK. Concentra in un solo componente la visualizzazione di parametri fondamentali, le spie di allarme e la funzione di interfaccia diagnostica con le centraline.
