CARATTERISTICHE TECNICHE:

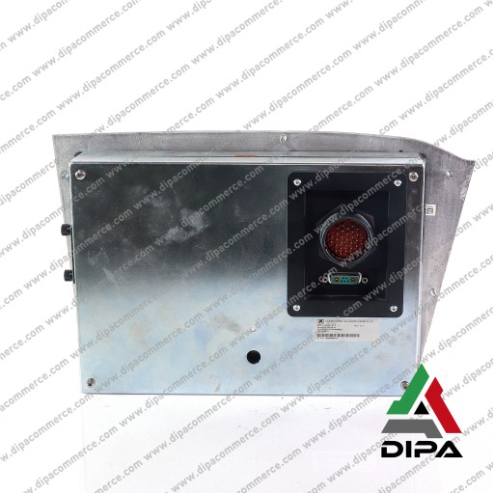

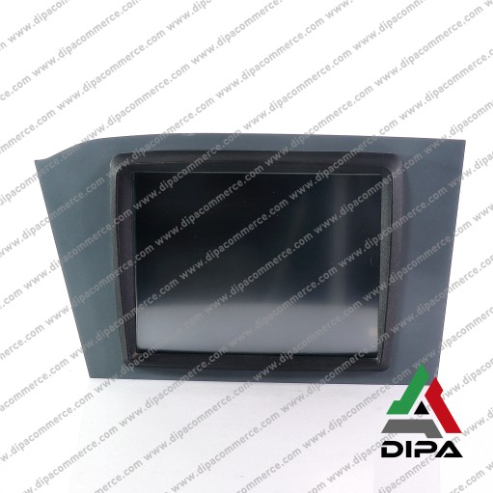

Pannello Di Controllo Grafico Opus A1 Battipista Pistenbully

Cod. OEM: 5544040001

Marca: DIPA SPORT

Condizione: Revisionato

Revisione del terminale con interfaccia uomo-macchina per gestione fresa, lama e verricello, con monitoraggio e diagnostica in tempo reale del motore

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il display codice 5544040001 è la interfaccia uomo/macchina utilizzata su macchine Kässbohrer PistenBully, in particolare sul modello 600. Visualizza informazioni operative, stati macchina, anomalie, funzioni attive, parametri di lavoro e comandi collegati all'elettronica del battipista.

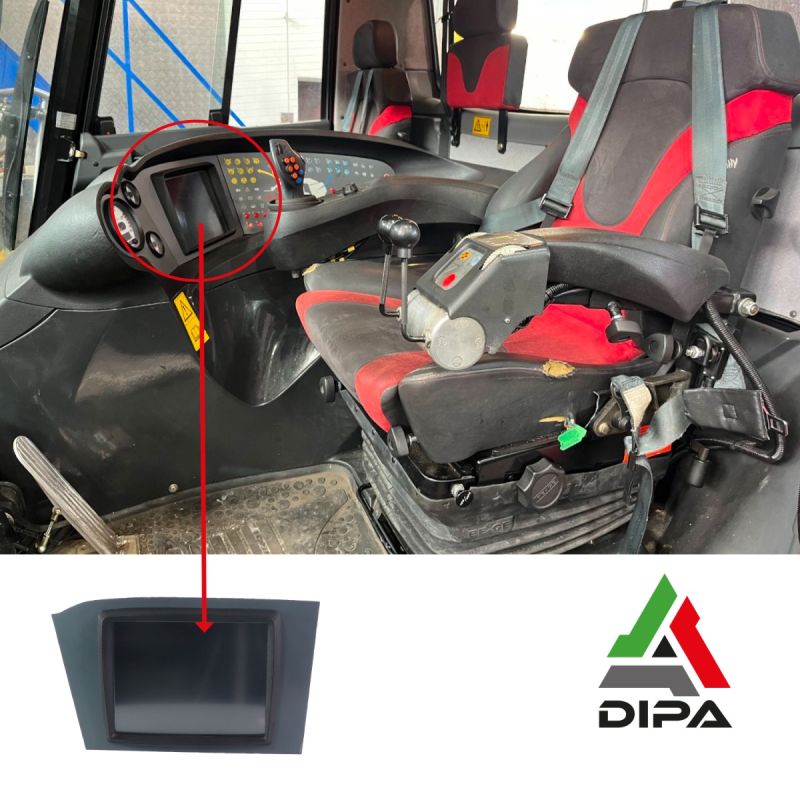

Il display lavora come unità centrale di cabina, integrato con la rete elettronica del mezzo e con i sistemi di gestione veicolo. Non è un semplice schermo, ma un’unità elettronica programmabile con comunicazione CANbus, interfaccia touch e possibilità di gestire visualizzazioni macchina, diagnostica e funzioni accessorie.
Il codice 5544040001 identifica il terminale OPUS A1 in applicazione Kässbohrer. La famiglia tecnica di riferimento è quella dei display industriali OPUS A1 / OPUS A1rvc di derivazione Wachendorff/Topcon, adattati per impiego su macchine mobili gravose.

CARATTERISTICHE TECNICHE:
• Tipo componente: display adatto all'uso su veicoli industriali e macchine operatrici.
• Famiglia display: OPUS A1
• Funzione principale: interfaccia operatore per visualizzazione, comando e diagnostica del veicolo.
• Tecnologia display: schermo TFT a colori.
• Comunicazione: rete CANbus per dialogo con centraline veicolo, moduli idraulici, unità di comando e sistemi ausiliari.
• Campo di alimentazione indicativo della piattaforma OPUS: circa 9–33 V DC.
• Grado di protezione: IP65.
• Temperatura di lavoro indicativa: da circa -25 °C a +65 °C.
• Struttura: corpo robusto per applicazioni su veicoli industriali, con resistenza a vibrazioni, urti e condizioni ambientali gravose.
• Sistema operativo: Embedded Linux nelle versioni OPUS A1rvc.

FUNZIONALITÀ:
• Visualizza le principali informazioni operative del PistenBully 600.
• Mostra stati macchina, funzioni attive, messaggi di anomalia e avvisi per l'operatore.
• Permette la navigazione rapida tra menu, schermate operative e funzioni di servizio.
• Evidenzia a colori le parti attive del veicolo, facilitando il controllo durante il lavoro in pista.
• Gestisce l'interfaccia con sistemi di cabina come comandi operatore, joystick, funzioni idrauliche e accessori.
• Comunica tramite rete CAN con centraline e moduli elettronici del veicolo.
• Può ricevere e visualizzare segnali da telecamere, se la versione hardware e l'allestimento macchina lo prevedono.
• Può essere integrato con funzioni SnowSat o predisposizioni legate alla gestione del mezzo, quando previste dalla configurazione.
• Supporta funzioni di diagnostica onboard, con messaggi di errore e segnalazioni operative più leggibili rispetto a semplici spie.

APPLICAZIONI MODELLI:

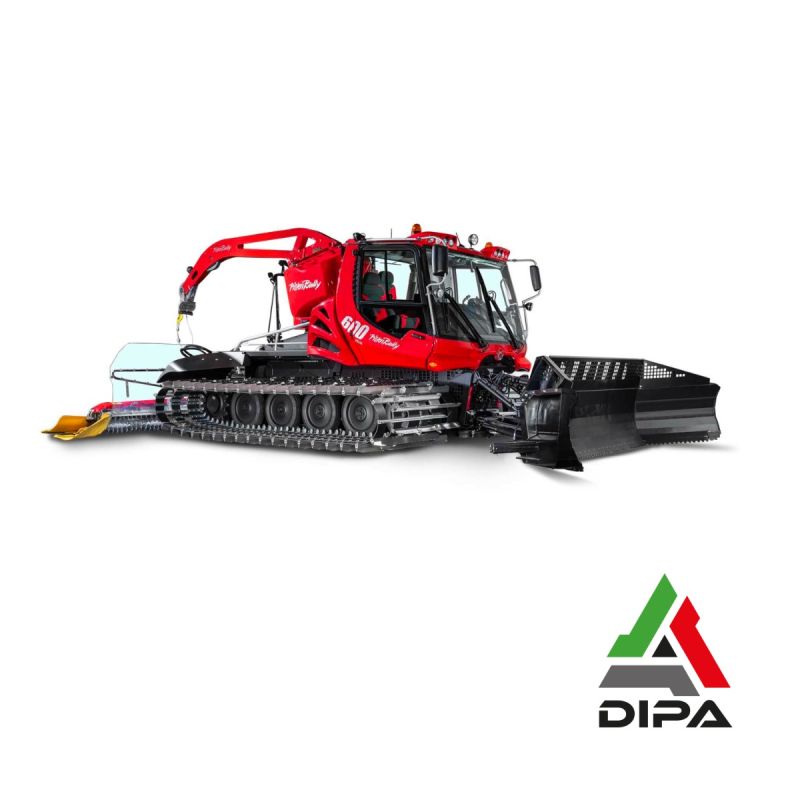

• Kässbohrer PistenBully serie 600

Difetti tipici:
• Display completamente spento/nero nonostante sia correttamente alimentato.
• Accensione e spegnimento a intermittenza.
• Riavvii continui o blocco in fase di avvio sistema.
• Retroilluminazione debole/difficoltà di lettura.

CONCLUSIONI FINALI:
Il display OPUS A1 codice 5544040001 del PistenBully 600 è un terminale operatore fondamentale per la gestione del battipista. Integra visualizzazione, comandi, diagnostica e comunicazione con la rete elettronica del veicolo. La sua importanza è elevata perché il conducente utilizza il display per controllare lo stato della macchina, le funzioni attive, gli avvisi e molte informazioni operative.
