CARATTERISTICHE TECNICHE:

Pannello Di Controllo Escavatori JCB Serie JS

Cod. OEM: 70180369

Marca: DIPA SPORT

Condizione: Revisionato

Revisione pulsantiera comandi per la gestione dei servizi della cabina, della climatizzazione e della sicurezza

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice JCB 701/80369, riportato anche (scritto anche 701/80369 o701-80369), identifica la Fascia Switch Panel, cioè un pannello elettronico a pulsanti installato nella cabina degli escavatori JCB della serie JS.

Non è la strumentazione principale dell'escavatore e non deve essere confuso con l'EMS – Electronic Monitoring System. Nella documentazione tecnica JCB, infatti, Fascia Switch Panel (FSP) ed EMS sono indicati come due moduli elettronici distinti del sistema A.M.S. – Advanced Management System. Costituisce l'interfaccia a pulsanti attraverso cui l'operatore richiede diverse funzioni della macchina.

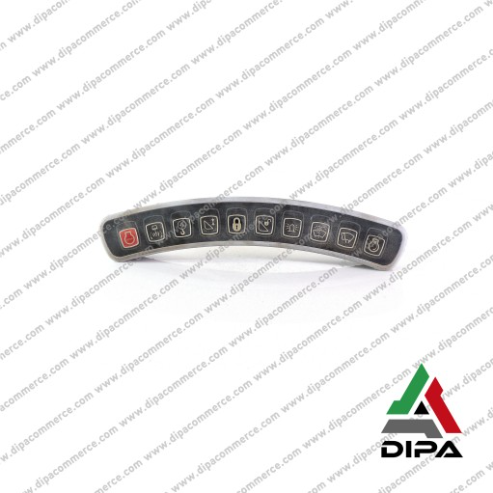

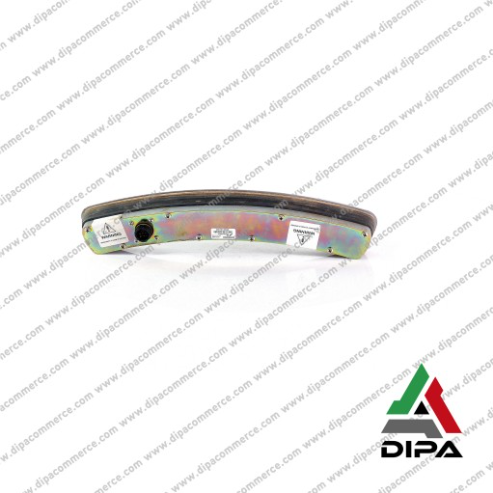

Il componente presenta una forma allungata e curva, con una serie di pulsanti a membrana e relativi indicatori LED. Viene installato sul lato destro della cabina.

CARATTERISTICHE TECNICHE:
• Denominazione OEM: Fascia Switch Panel – FSP.
• Tipologia: pannello elettronico multifunzione a pulsanti.

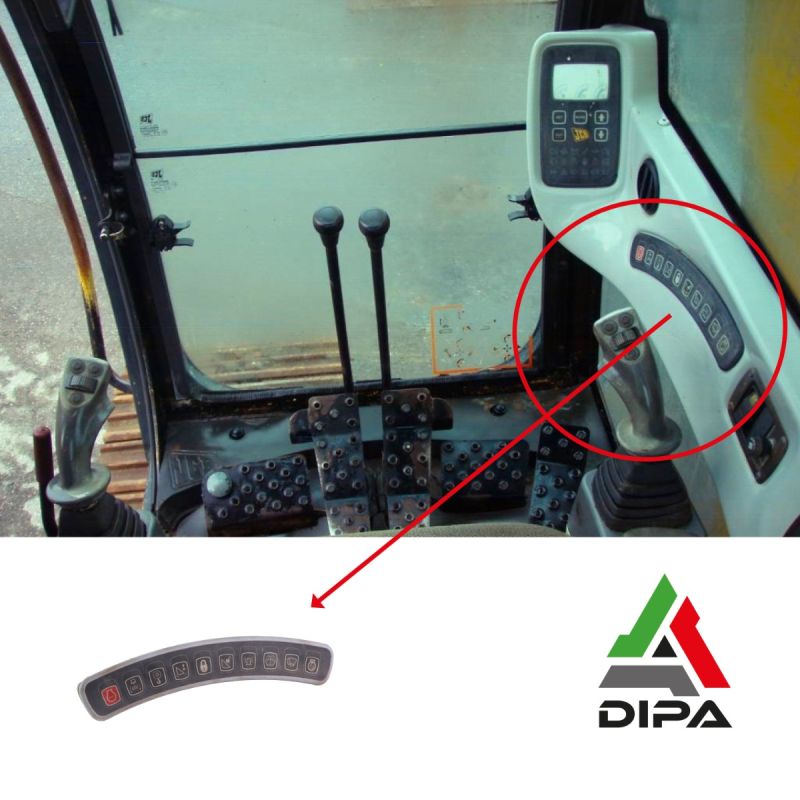

• Installazione: lato destro della cabina operatore.
• Sistema elettrico della macchina: 24 V.
• Pulsanti dotati di indicatori LED di stato.
• Architettura: A.M.S. – Advanced Management System.
• Il FSP non è la centralina principale che pilota direttamente tutti gli attuatori: le richieste dell'operatore vengono elaborate dal sistema e la ECU-1 gestisce le relative uscite verso elettrovalvole, motori, relè e altri dispositivi.

FUNZIONALITÀ:
• Comanda la funzione Auto Idle
• Permette l'isolamento dei comandi idraulici, agendo sulla logica Servo Isolator gestita dalla ECU-1.
• Gestisce il tergicristallo principale, con funzionamento intermittente, continuo e disattivato.
• Gestisce il tergicristallo inferiore, se installato come optional; questo può essere sincronizzato con il tergicristallo principale.
• Comanda il lavacristallo; azionandolo viene attivata la pompa e, contemporaneamente, il sistema comanda automaticamente ulteriori cicli del tergicristallo.
• Permette la selezione della risposta idraulica Soft/Hard – Cushion, modificando il comportamento del circuito durante la cessazione dei movimenti di braccio e penetratore.
• Gestisce il Slew Lock, cioè il blocco della rotazione della torretta mediante la logica di frenatura della rotazione e delle relative elettrovalvole.
• Comanda il beacon / lampeggiante rotante, quando previsto sulla configurazione della macchina.
• Interagisce con le funzioni dell'escavatore tramite ECU-1 ed EMS, che elaborano la richiesta del pulsante e comandano il relativo circuito.
• Fornisce una segnalazione visiva dello stato delle funzioni attraverso LED integrati nei singoli pulsanti.

APPLICAZIONI MODELLI:

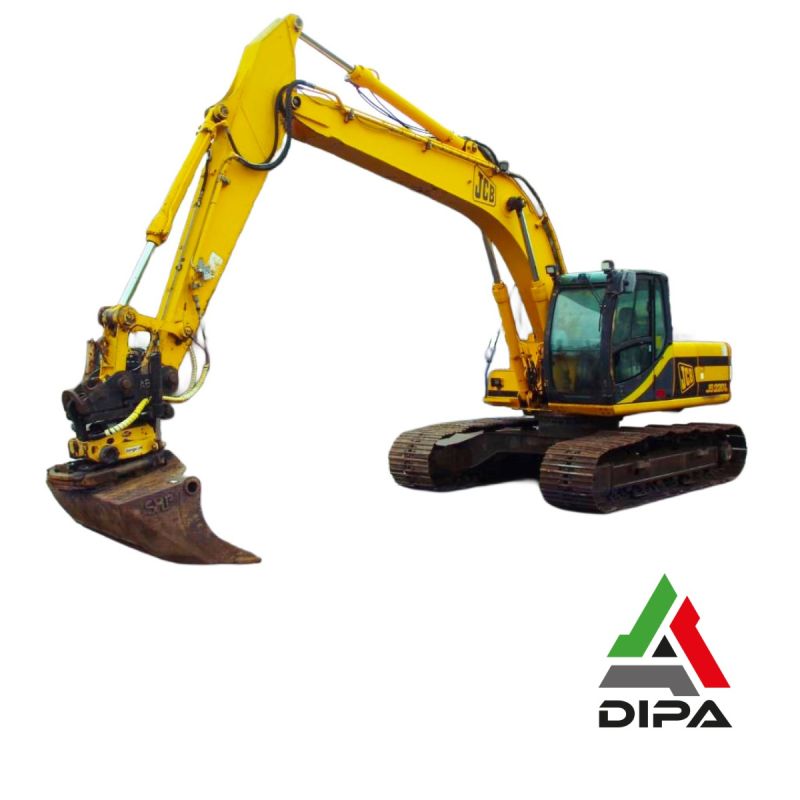

• Escavatori JCB serie JS

Difetti tipici:
• Uno o più pulsanti non rispondono alla pressione.
• Funzioni che si attivano solo premendo ripetutamente il pulsante.
• Funzioni che rimangono permanentemente inserite o non possono essere disinserite.
• Mancata accensione dei LED di stato.
• Uno o più LED rimangono permanentemente accesi.
• Pannello completamente spento.

CONCLUSIONI FINALI:
Il JCB 70180369 è un vero pannello elettronico multifunzione di comando cabina, denominato dal costruttore Fascia Switch Panel (FSP), utilizzato su numerosi escavatori della serie JCB JS.
