CARATTERISTICHE TECNICHE:

Pannello Di Controllo Escavatori JCB Serie JS

Cod. OEM: 72819700

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dell'unità di gestione dell'interfaccia cabina, del monitoraggio dei parametri motore e delle modalità idrauliche

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice JCB 72819700 (scritto anche 728/19700 o 728-19700), identifica un Electronic Monitor System – EMS, cioè il monitor elettronico multifunzione installato nella cabina di diverse generazioni di escavatori JCB serie JS.

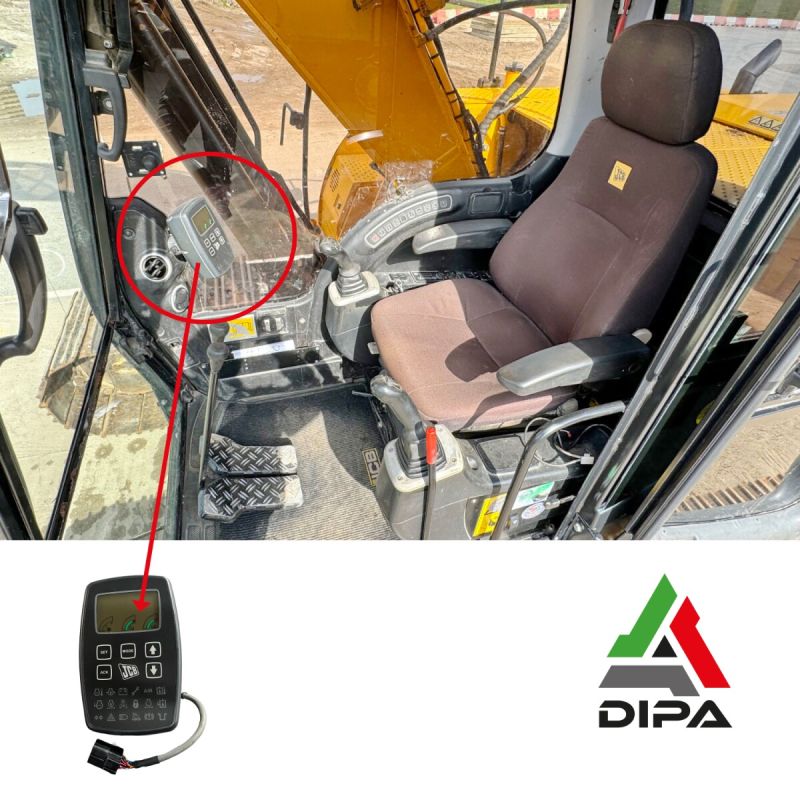

La documentazione tecnica JCB lo identifica e lo colloca nella parte anteriore della cabina. È un componente distinto sia dalla centralina principale ECU1, installata posteriormente nella cabina, sia dagli altri strumenti di controllo.

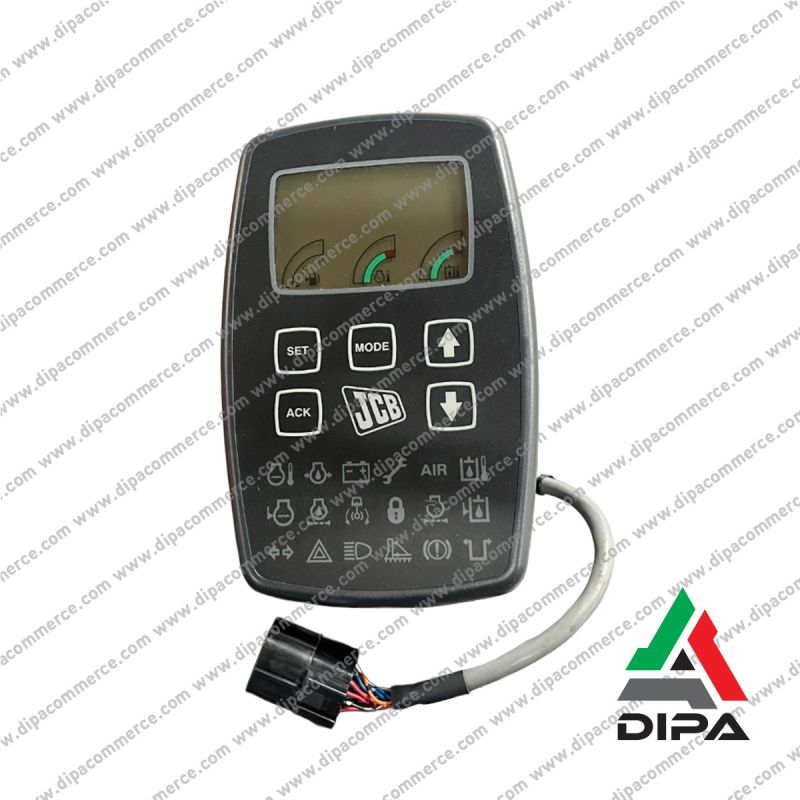

Si tratta della principale interfaccia HMI tra operatore e sistema elettronico dell'escavatore: visualizza parametri macchina, indicatori, modalità operative, avvisi e informazioni diagnostiche e permette inoltre di accedere a menu di configurazione e manutenzione. Il frontale è caratterizzato da un display LCD con indicatori grafici, cinque tasti principali e una serie di spie per funzioni principali e secondarie del mezzo.

CARATTERISTICHE TECNICHE:
• Produttore: Vansco
• Denominazione tecnica: Electronic Monitor System / EMS Monitor.
• Tipologia: monitor elettronico multifunzione con tastiera integrata.
• Tecnologia display: LCD monocromatico della generazione JS Auto.
• Interfaccia operatore tramite cinque pulsanti frontali.
• Pulsante MODE per la selezione delle modalità operative.
• Pulsante SET per l'accesso ai menu di impostazione.
• Pulsante ACK per confermare selezioni e tacitare determinati allarmi.
• Pulsanti freccia per navigazione e regolazione dei parametri.
• Installazione nella parte anteriore della cabina operatore.
• Lavora in combinazione con la ECU1 della macchina.
• Integra un avvisatore acustico interno per determinate condizioni di allarme.

FUNZIONALITÀ:
• Visualizza il livello carburante mediante indicatore grafico.
• Visualizza la temperatura del liquido di raffreddamento motore.
• Visualizza la temperatura dell'olio idraulico.
• Visualizza le principali spie di allarme della macchina.
• Segnala condizioni di temperatura eccessiva del motore.
• Segnala condizioni di temperatura eccessiva dell'olio idraulico.
• Segnala l'ostruzione del filtro aria motore.
• Attiva un avvisatore acustico in presenza di determinate anomalie.
• Permette di silenziare alcuni allarmi attraverso il tasto ACK.
• Visualizza messaggi testuali relativi a condizioni di avvertimento.
• Permette la selezione delle modalità di potenza della macchina.
• Gestisce attraverso il tasto MODE le modalità E, A, P e L previste sulle configurazioni interessate.
• Permette di accedere al menu SET per modificare determinati parametri operativi.

APPLICAZIONI MODELLI:
• Escavatori JCB serie JS

Difetti tipici:
• Display completamente spento.
• Retroilluminazione assente o insufficiente.
• Display LCD con contrasto molto basso.
• Segmenti o parti dello schermo mancanti.
• Visualizzazione intermittente.
• Uno o più pulsanti non funzionano.
• Avaria di una o più spie del pannello

CONCLUSIONI FINALI:
Il JCB 72819700 è il monitor elettronico EMS - Electronic Monitor System utilizzato su diverse generazioni di escavatori JCB serie JS.
