CARATTERISTICHE TECNICHE:

Pannello Di Controllo Escavatore Case CX 130 D

Cod. OEM: KHR43203

Marca: DIPA SPORT

Condizione: Revisionato

Revisione dell'unità di gestione dell'interfaccia cabina, del monitoraggio dei parametri motore e delle modalità idrauliche

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice KHR43203 identifica un monitor elettronico multifunzione con display utilizzato sugli escavatori cingolati CASE, con applicazione documentata in particolare sul CASE CX130D. Il componente svolge contemporaneamente le funzioni di quadro informativo, interfaccia operatore e pannello per la configurazione di diverse funzioni della macchina.

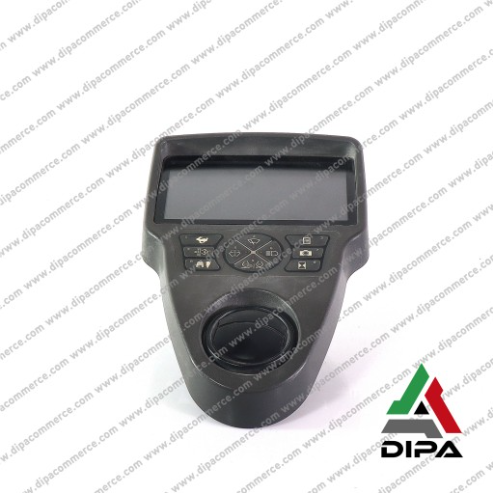

Si tratta di un monitor widescreen da 7 pollici, integrato nella postazione operatore. Sul display vengono visualizzati i dati di funzionamento della macchina, le informazioni di consumo, la manutenzione, la diagnostica e l'immagine della telecamera posteriore.

Il KHR43203 non deve quindi essere considerato un semplice quadro strumenti passivo: contiene elettronica di elaborazione e costituisce una vera HMI - Human Machine Interface tra operatore e sistemi elettronici dell'escavatore.

CARATTERISTICHE TECNICHE:
• Tipologia: monitor / pannello elettronico di controllo escavatore.
• Applicazione principale: CASE CX130D.
• Display: LCD/LED a widescreen da 7 pollici, circa 180 mm.
• Interfaccia grafica dedicata alla gestione e al monitoraggio della macchina.

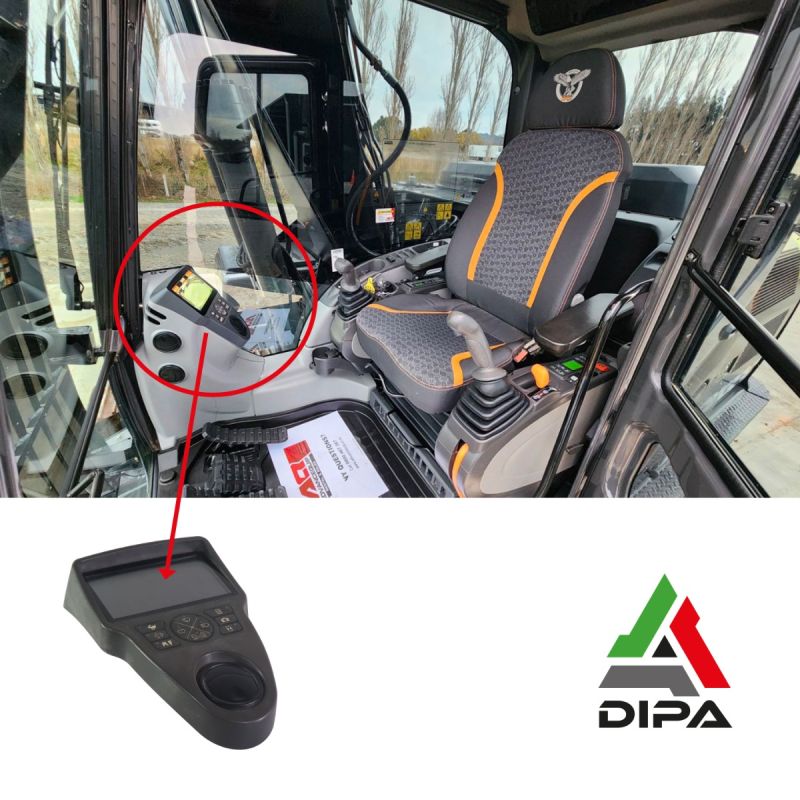

• Installazione all'interno della cabina operatore.
• Collegamento con l'elettronica della macchina per acquisire parametri di motore, impianto idraulico e sistemi ausiliari.
• Visualizzazione dell'immagine proveniente dalla telecamera posteriore.
• Visualizzazione dei dati relativi al consumo carburante.
• Gestione delle informazioni di manutenzione.
• Visualizzazione della diagnostica della macchina.
• Possibilità di configurare le modalità operative dell'escavatore.
• Il CX130D dispone di un impianto elettrico a 24 V.
• Il monitor della serie D permette la memorizzazione di 10 configurazioni per attrezzature idrauliche, suddivise in 5 configurazioni single-flow e 5 dual-flow.

FUNZIONALITÀ:
• Visualizza i principali parametri operativi dell'escavatore.
• Fornisce all'operatore informazioni sullo stato del motore.
• Visualizza gli avvisi relativi alla macchina.
• Visualizza informazioni e messaggi diagnostici.
• Mostra i dati relativi al consumo di carburante.
• Gestisce gli avvisi e gli intervalli relativi alla manutenzione programmata.
• Consente il controllo delle impostazioni di lavoro dell'escavatore.
• Permette la selezione e la visualizzazione delle modalità di potenza.
• Interagisce con le tre strategie operative previste sulla D Series: Speed Priority, Heavy e Automatic.
• Permette di impostare configurazioni specifiche per attrezzature idrauliche.

APPLICAZIONI MODELLI:
• CASE CX130D

Difetti tipici:
• Display completamente spento o parzialmente leggibile.
• Retroilluminazione debole o assente.
• Display illuminato ma privo di grafica.
• Riavvii spontanei durante il funzionamento.
• Blocco della schermata durante l'avviamento.
• Uno o più tasti non rispondono all’azionamento.

CONCLUSIONI FINALI:
Il KHR43203 è un monitor elettronico multifunzione per escavatori CASE CX130D, appartenente alla generazione D Series. Lo strumento costituisce una delle principali interfacce elettroniche della cabina e combina le funzioni normalmente attribuite a quadro strumenti, display diagnostico e pannello di configurazione.

Il display da 7 pollici permette di visualizzare parametri macchina, consumi, manutenzione, diagnostica e immagine della telecamera posteriore; consente inoltre di gestire modalità operative e configurazioni delle attrezzature idrauliche. CASE prevede sul CX130D fino a 10 preset per accessori, suddivisi in cinque single-flow e cinque dual-flow.
