CARATTERISTICHE TECNICHE:

Motore Elettrico Trimble SAM 200 Per Guida Assistita Macchina Agricola

Cod.OEM: 8338280

Condizione: Revisionato

Marca: TRIMBLE

Revisione Del Modulo Asse Sterzante Per Sistemi Di Guida Autonoma In Ambito Agricolo

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Usura dei cuscinetti del motore e del riduttore
Riduzione della forza sterzante
Imprecisione della sterzata o difficoltà nella calibrazione

INFO TECNICHE:

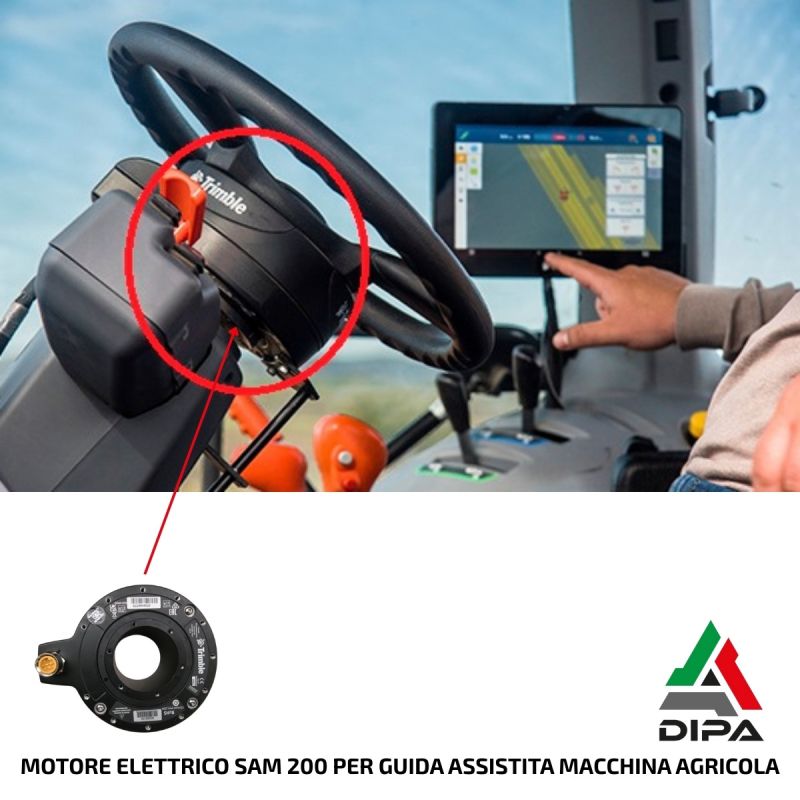

Il Trimble SAM-200 è un motore sterzante elettrico che si installa direttamente sul piantone dello sterzo e sostituisce il volante originale del trattore con un volante dedicato Trimble. Funziona come attuatore principale dei sistemi di guida assistita e automatica Trimble (EZ-Pilot, EZ-Pilot Pro e Autopilot Motor Drive), trasformando i comandi calcolati dal sistema di guida in movimento reale del volante.

Il codice OE 8338280 identifica il gruppo completo motore/riduttore/elettronica SAM-200 utilizzato in numerosi kit retrofit e applicazioni OEM nel mondo agricolo, in particolare su macchine CNH (Case IH, New Holland, Steyr) e altri marchi. L’unità è compatta, non modifica l’impianto idraulico del veicolo e permette di automatizzare lo sterzo mantenendo la configurazione originale del trattore.

CARATTERISTICHE TECNICHE:
- Tipologia: motore sterzante elettrico con riduttore integrato per azionamento diretto del volante.
- Struttura: blocco unico comprendente motore elettrico, riduttore meccanico, elettronica di potenza e di controllo, sensore di posizione/encoder.
- Applicazione: attuatore di sterzo per sistemi Trimble EZ-Pilot, EZ-Pilot Pro e Autopilot Motor Drive.
- Interfaccia di controllo: collegamento tramite cablaggio dedicato al controller di navigazione (NavController, es. NAV III) e alla console di guida Trimble installata in cabina.
- Alimentazione: alimentato dall'impianto elettrico del veicolo (tipicamente 12 V), con protezioni a fusibile e cablaggi dedicati nei kit ufficiali.

FUNZIONALITÀ:
- Automatizza la rotazione del volante del trattore seguendo le traiettorie calcolate dal sistema di guida (linee AB, curve, passate parallele, capezzagne ecc.).
- Mantiene il veicolo sulla traccia impostata riducendo al minimo sovrapposizioni e mancate coperture in lavorazioni come semina, concimazione, trattamenti e lavorazioni del terreno.
- Riduce significativamente l’affaticamento dell’operatore, che non deve più correggere continuamente lo sterzo durante la giornata di lavoro.
- Permette un retrofit rapido su molte macchine agricole, grazie al montaggio sul piantone esistente e alla sostituzione del solo volante.
- In modalità Autopilot Motor Drive offre livelli di precisione e prontezza vicini ai sistemi idraulici, sfruttando il medesimo motore SAM-200 ma con logiche di controllo più avanzate.
- Supporta aggiornamenti firmware e calibrazioni tramite la console Trimble, consentendo di ottimizzare il comportamento dello sterzo in base al modello di macchina e alle condizioni di lavoro.

APPLICAIZONI MODELLI:
Il Trimble SAM-200 OE 8338280 è ampiamente utilizzato su trattori e macchine agricole predisposte per i sistemi di guida Trimble, sia in retrofit sia in configurazione OEM con kit dedicati. Molto diffusi sono i trattori Case IH, New Holland e Steyr equipaggiati con sistemi di guida Trimble basati su EZ-Pilot o Autopilot Motor Drive.

CONCLUSIONI FINALI:
Il Trimble SAM-200 codice OE 8338280 è il motore sterzante elettrico di riferimento per i sistemi di guida Trimble EZ-Pilot, EZ-Pilot Pro e Autopilot Motor Drive. La sua installazione sul volante lo rende una soluzione estremamente versatile per il retrofit su numerosi trattori e macchine agricole, garantendo un'elevata precisione di guida e un notevole comfort per l'operatore.

L'architettura compatta, la possibilità di lavorare in diverse modalità di guida e la diffusione sui principali marchi del settore agricolo ne fanno un componente strategico.
