CARATTERISTICHE TECNICHE:

Modulo Ricevitore Gps Trimble TM-200

Cod. OEM: 9506000

Marca: TRIMBLE

Condizione: Revisionato

Revisione Unità di Ricezione Elaborazione E Trasmissione Dei Dati Satellitari Per Display TMX-2050 XCN-2050 Di Gestione Nell'Agricoltura Di Precisione

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Riavvii del sistema per alimentazione che sembra instabile
Il sistema non dialoga col display
Il sistema non riesce a indirizzare il veicolo o non è in grado di eseguire i comandi impostati

INFO TECNICHE:
Il componente Trimble con codice OE 9506000 è il modulo TM-200. È un’unità che funge da hub per sistemi di agricoltura di precisione: collega il display e centralizza la connettività verso antenna GNSS, modem, reti CAN e segnali input/output necessari per guida assistita/automatica e gestione attrezzature.

In pratica, il TM-200 non è un semplice ricevitore: integra la parte GNSS e mette a disposizione porte e alimentazioni per far dialogare display, antenna, radio/modem e periferiche di macchina.

CARATTERISTICHE TECNICHE:
- Alimentazione ingresso modulo: 9–16 V, fino a 25 A.
- Grado di protezione: IP55.
- Temperatura di lavoro: -40 °C / +65 °C.
- Dimensioni indicative: 209 × 184 × 57 mm (esclusi connettori).
- Peso indicativo: circa 2,54 kg.
- Memoria: Flash 64 MB.
- GNSS integrato: ricevitore 220 canali, compatibile L1/L2 e GLONASS.
- Porta Power/Inputs (Port B) su 14-pin AMPSEAL: alimentazione, CAN, input/output digitali, uscite 12 V (fuse), ignition sense.
- Porta input/output (Port A) su 12-pin DEUTSCH: CAN, RS232, ingressi/uscite digitali, Video In (640×480 NTSC/PAL), uscita 12 V.
- Porta verso display su 8-pin AMPSEAL (alimentazione display e comunicazioni).
- Porta Ethernet secondaria su 8-pin AMPSEAL (comunicazioni e servizi).
- Connettore antenna GNSS TNC con alimentazione antenna (5 V).

FUNZIONALITÀ:

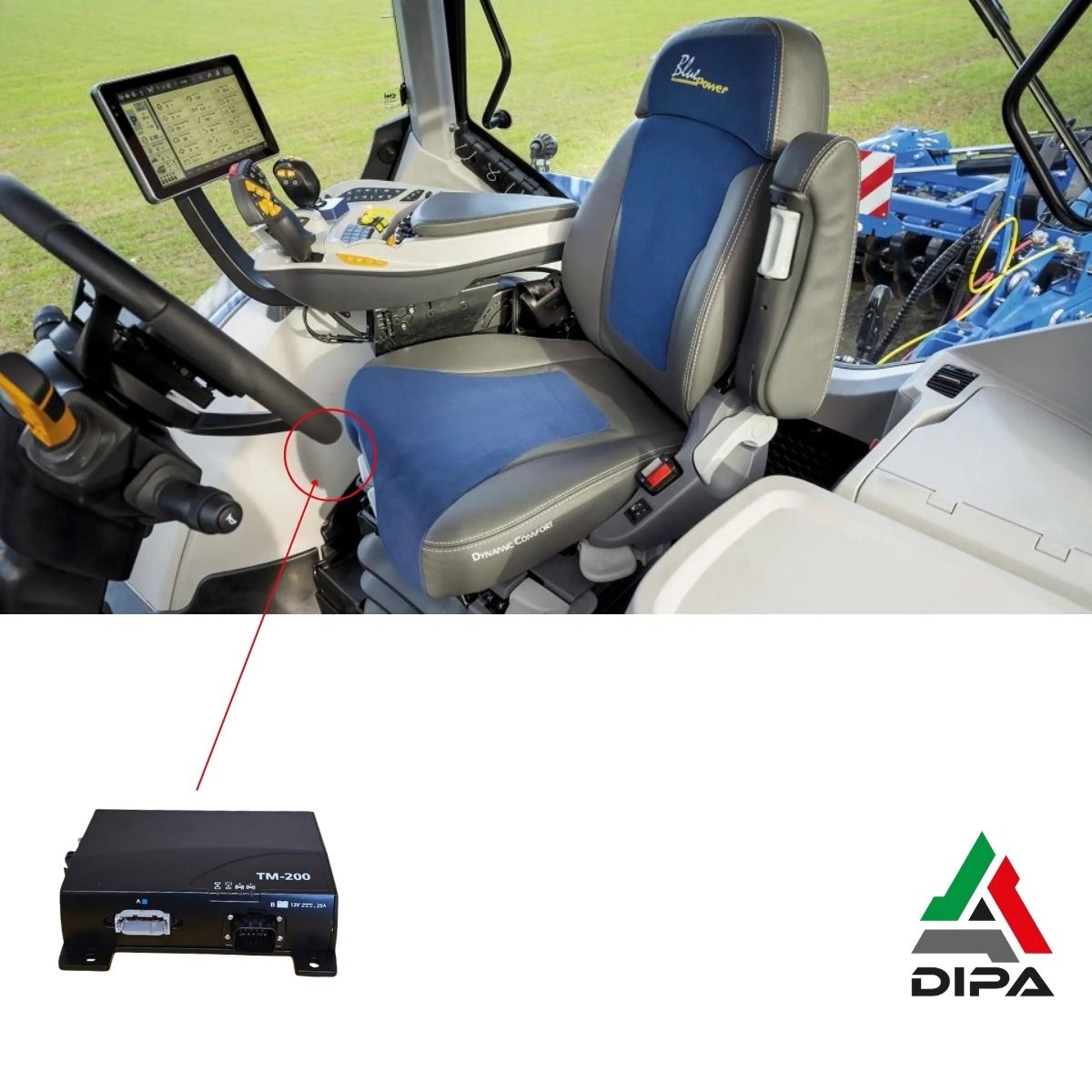

- Funzione hub tra display e impianto di bordo: un solo collegamento display TM-200 e tutte le utenze collegate al modulo.
- Gestione e distribuzione della posizione GNSS (e relative correzioni) al sistema.
- Interfaccia con reti CAN (incluse funzioni legate a ISOBUS e messaggi di macchina).

APPLICAZIONI MODELLI:
- Sistemi con display Trimble TMX-2050 e configurazioni equivalenti dove il TM-200 è previsto come modulo centrale di connettività.
- Allestimenti CNH / Case IH (denominazione GPS Receiver con codice dedicato).

CONCLUSIONI FINALI:
Il Trimble OE 9506000 (TM-200) è un componente chiave perché concentra GNSS, connettività e collegamenti input/output: quando presenta anomalie, spesso l'effetto a bordo è a cascata su tutte le funzioni.
