CARATTERISTICHE TECNICHE:

Modulo MC24-020 Plus+1 Trattori Valpadana

Cod. OEM: 000006327136

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Dell'Unità Di Controllo Programmabile Per La Gestione Di Sistemi Idraulici Mobili, Attuatori E Logiche Macchina

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

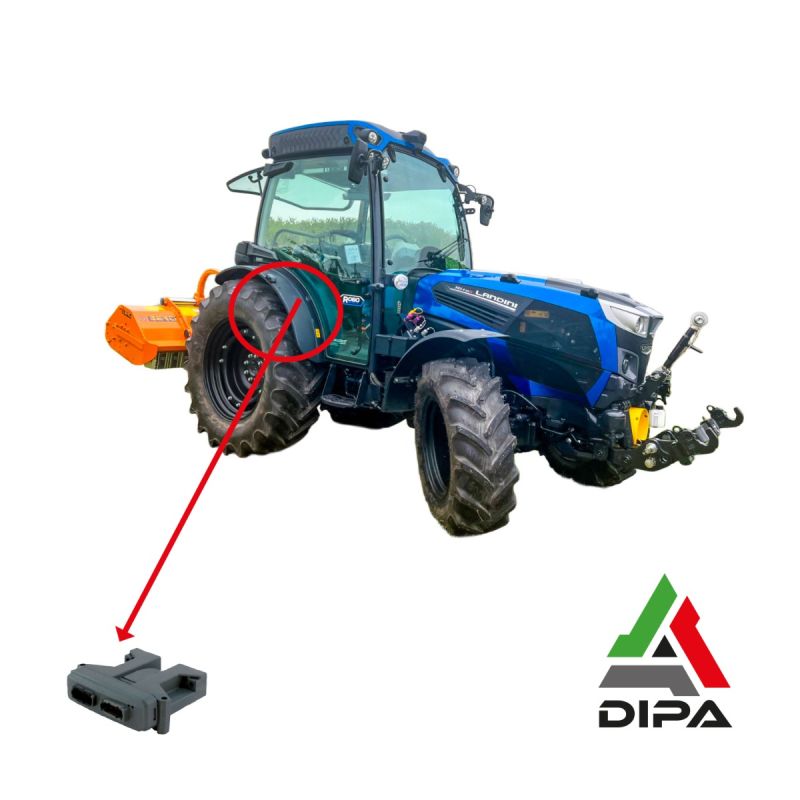

La centralina Sauer-Danfoss codice 10105267B è una centralina elettronica di controllo trasmissione utilizzata su trattori Valpadana equipaggiati con sistema RPS, Reverse Power Shuttle. In questa applicazione il modulo gestisce la logica dell'inversore elettroidraulico, coordinando il passaggio tra marcia avanti e retromarcia attraverso il comando delle frizioni e delle elettrovalvole dedicate.

CARATTERISTICHE TECNICHE:
• Produttore: Sauer-Danfoss
• Tipologia componente: centralina elettronica gestione trasmissione
• Funzione impianto: gestione Reverse Power Shuttle / inversore elettroidraulico
• Tecnologia: centralina programmabile MC24-020 Plus+1 per macchine mobili e agricole
• Comunicazione: architettura elettronica compatibile con sistemi CAN e controlli macchina
• Collegamento: connettore multipolare dedicato al cablaggio trattore
• Uscite gestite: elettrovalvole, comandi proporzionali, comandi idraulici trasmissione
• Ingressi gestiti: leva inversore, segnali consenso, pedale frizione, sensori e interruttori macchina

FUNZIONALITÀ:
• Gestisce elettronicamente l'inversore avanti-retromarcia del trattore Valpadana.
• Coordina il comando delle frizioni dedicate al sistema RPS.
• Controlla la fase di partenza del trattore in base ai segnali ricevuti dai comandi operatore.
• Controlla la fase di inversione del moto durante il passaggio tra avanzamento e retromarcia.
• Interpreta i segnali provenienti dalla leva inversore posta in zona volante.
• Riceve i consensi di sicurezza necessari per autorizzare il movimento del trattore.
• Comanda le elettrovalvole idrauliche della trasmissione in modo progressivo e controllato.
• Migliora la manovrabilità del mezzo durante lavorazioni agricole, manovre strette e cambi frequenti di direzione.
• Protegge la trasmissione da innesti non coerenti o da comandi non compatibili con lo stato macchina.
• Comunica con l'impianto elettronico del trattore in base alla configurazione prevista dal costruttore.

APPLICAZIONI MODELLI:
• Trattori Valpadana con inversore elettroidraulico RPS

Difetti tipici:
• Trattore fermo in folle per mancata gestione dell’inversore.
• Mancato inserimento della marcia avanti.
• Mancato inserimento della retromarcia.
• Risposta irregolare della trasmissione durante le manovre.
• Inserimento brusco o ritardato dell’inversore.

CONCLUSIONI FINALI:
La centralina Sauer-Danfoss 10105267B deve essere descritta e interfacciata come centralina di controllo trasmissione per trattori Valpadana con sistema RPS.
