CARATTERISTICHE TECNICHE:

Modulo MC005D-H Generatore Pramac Piattaforma Haulotte HA16 E

Cod. OEM: 10183206

Marca: DIPA SPORT

Condizione: Revisionato

Riparazione della scheda elettronica per il controllo dei parametri, dello stato batteria e della diagnostica del generatore Range Extender

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

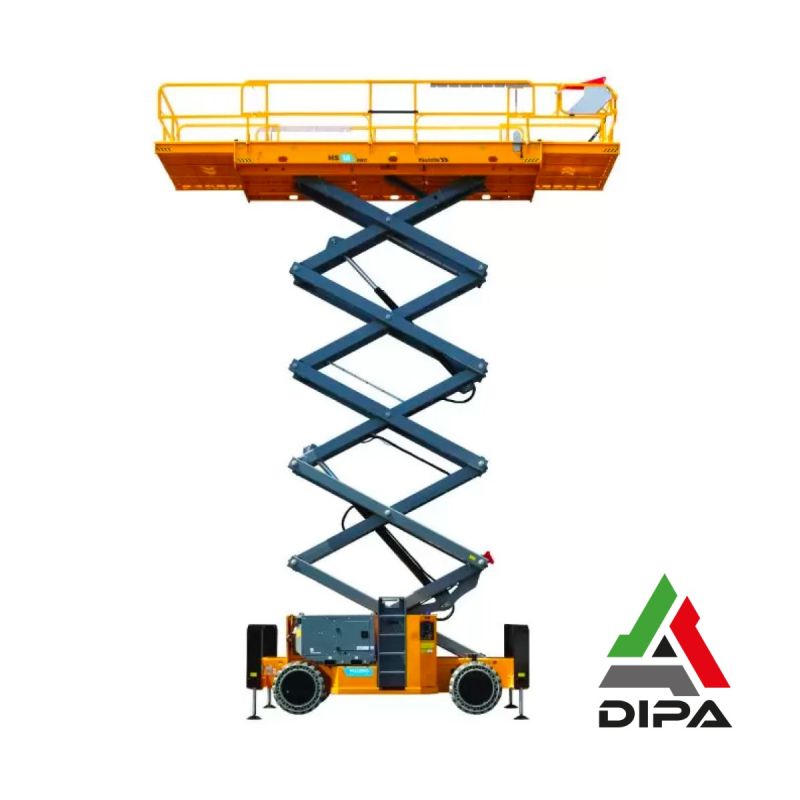

La MC005D-H (codice 10183206) fa parte della famiglia di centraline MC005D impiegate nel gruppo elettrogeno/range extender installato su alcune piattaforme aeree elettriche Haulotte della gamma PULSEO, in particolare sulle piattaforme a pantografo HS15/16/18 E.

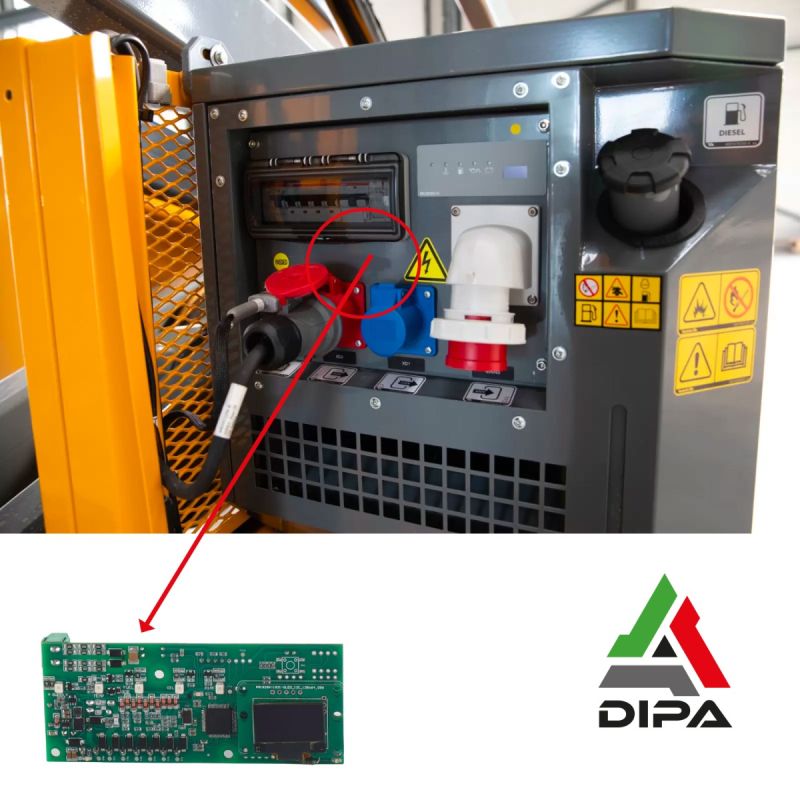

È il modulo elettronico di controllo del gruppo elettrogeno ausiliario P6000, utilizzato come Range Extender per produrre energia elettrica e prolungare l'autonomia della macchina.

CARATTERISTICHE TECNICHE:
• Famiglia elettronica MC005D.
• Produttore: Arsilicii.
• Applicazione: gruppi elettrogeni integrati da Pramac / PR Industrial.
• Alimentazione del sistema di comando motore a 12 V DC.
• Interfaccia di comunicazione CAN Bus isolata verso l'elettronica Haulotte.
• Gestione segnale di accensione e avviamento.
• Gestione del motorino di avviamento attraverso relè/contattore.
• Gestione dell'elettrovalvola carburante.
• Gestione della pompa elettrica carburante.
• Gestione del sistema di preriscaldamento motore.

FUNZIONALITÀ:
• Gestisce la sequenza di accensione del motore diesel del Range Extender.
• Comanda l'avviamento del motore Yanmar L100V5.
• Comanda la pompa elettrica di alimentazione carburante.
• Comanda l'elettrovalvola di alimentazione/arresto carburante.
• Gestisce il preriscaldamento del motore diesel.
• Controlla lo stato della pressione dell'olio motore.
• Controlla la temperatura del motore.
• Rileva la condizione di riserva carburante.
• Sorveglia il circuito di ricarica attraverso il segnale D+.
• Controlla la tensione della batteria di avviamento.

APPLICAZIONI MODELLI:
• Piattaforme aeree HS15/16/18 E

Difetti tipici:
• La centralina non funziona anche se si alimenta correttamente.
• Mancata comunicazione CAN con la piattaforma.
• Mancato riconoscimento dei comandi di avviamento proveniente dalla macchina.
• Errori nella misurazione della tensione della batteria.
• Arresto del Range Extender durante il funzionamento.
• Accensione irregolare o intermittente del gruppo diesel.

CONCLUSIONI FINALI:
La MC005D-H è una centralina utilizzata per il controllo del Range Extender delle piattaforme Haulotte.
