CARATTERISTICHE TECNICHE:

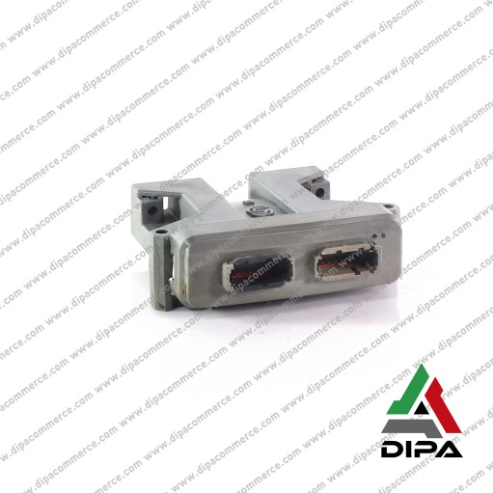

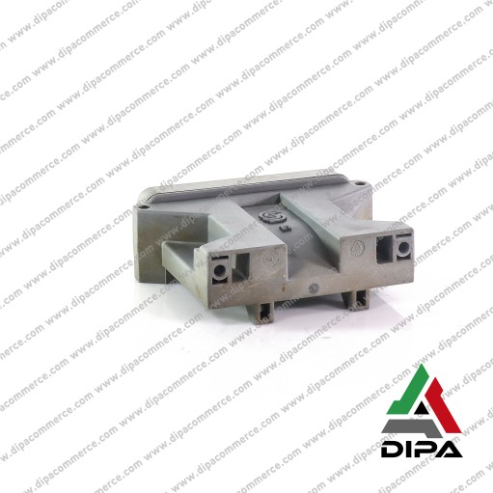

Modulo MC 024-120 Plus+1 Trattori Landini Serie 6

Cod. OEM: 000015340095

Marca: DIPA SPORT

Condizione: Revisionato

Revisione centralina programmabile per trattori Landini Serie 6, dedicata alla gestione di sistemi idraulici, attuatori e funzioni macchina

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
La centralina con codice 000015340095 è una centralina elettronica programmabile sviluppata da Danfoss Power Solutions (precedentemente Sauer-Danfoss), per il controllo di funzioni elettroidrauliche e di automazione su macchine mobili. Si tratta di una piattaforma hardware programmabile sulla quale il costruttore della macchina installa un software applicativo specifico.

CARATTERISTICHE TECNICHE:
• Costruttore: Danfoss Power Solutions / Sauer-Danfoss
• Famiglia: PLUS+1 MC
• Modello: MC024-120
• Architettura: microcontrollore ARM Cortex-M3 32 bit
• Frequenza processore: 120 MHz
• Memoria Flash interna: 512 kB
• Memoria non volatile: FRAM
• Collegamenti: 24 pin, distribuiti su due connettori Deutsch DTM a 12 vie
• Ingressi complessivi: 8
• Temperatura operativa: da -40 °C a +70 °C
• Peso indicativo: 0,40 kg

FUNZIONALITÀ:
• Acquisisce segnali provenienti da sensori, interruttori, potenziometri e altri dispositivi presenti sul trattore.
• Elabora le informazioni attraverso il software applicativo caricato nella memoria della centralina.
• Comunica con altre ECU attraverso la rete CAN della macchina.
• Pilota direttamente elettrovalvole e attuatori attraverso uscite digitali o PWM.
• Può controllare elettrovalvole proporzionali e componenti elettroidraulici.
• Nelle applicazioni Landini svolge funzioni riconducibili al controllo elettronico della trasmissione e della cambiata.
• Può acquisire gli stati dei comandi di cambio, sensori di posizione, sensori di velocità e segnali necessari alle logiche di sicurezza della trasmissione.
• Può gestire l'azionamento delle elettrovalvole relative a frizioni, rapporti, gamme o funzioni elettroidrauliche della trasmissione, in base alla specifica configurazione software.

APPLICAZIONI MODELLI:

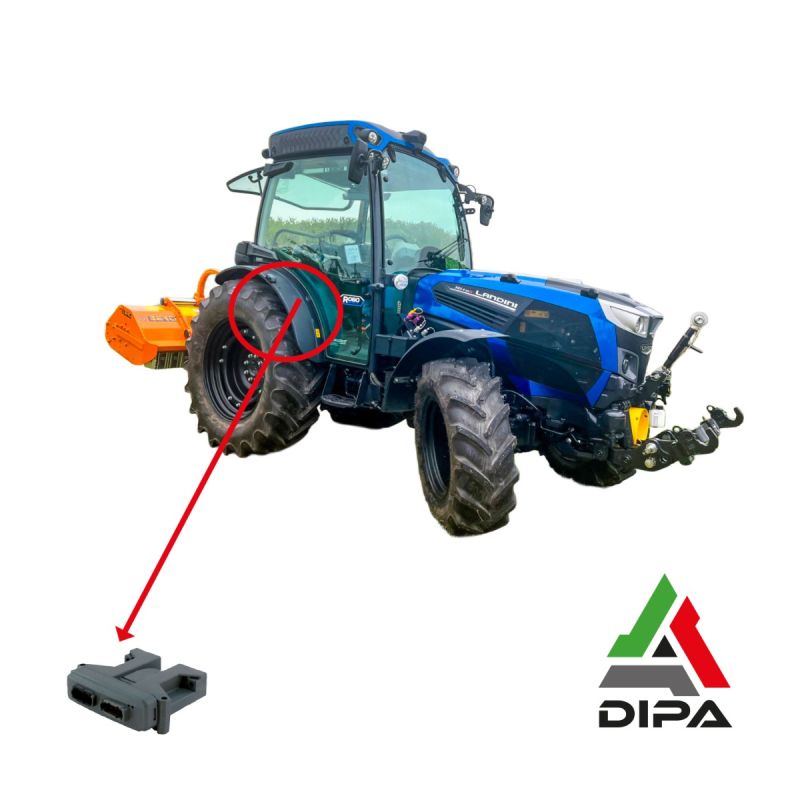

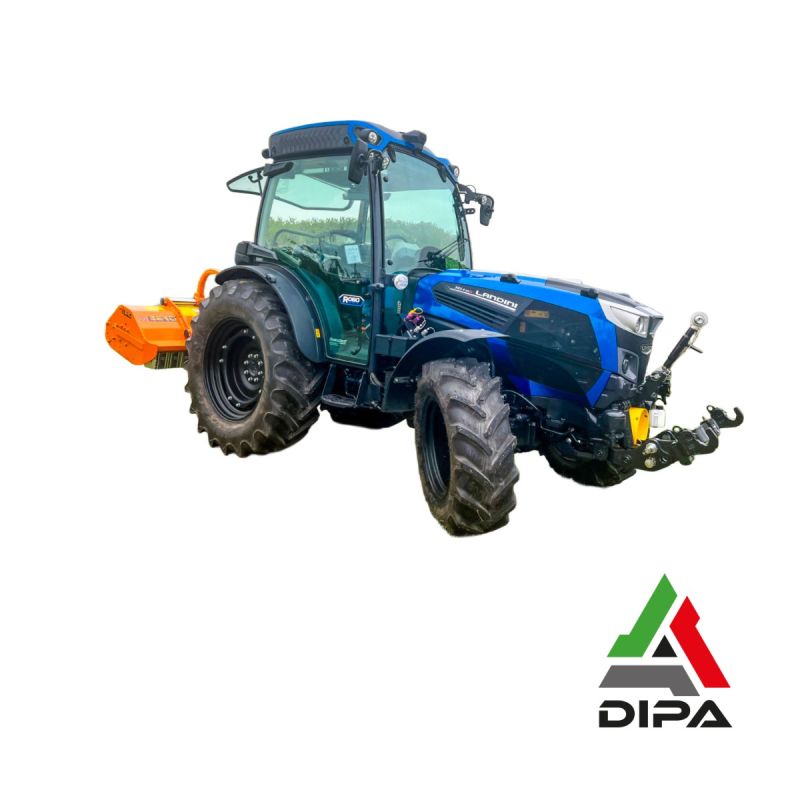

• Trattori Landini Serie 6

Difetti tipici:
• Mancata comunicazione della centralina sulla rete CAN.
• Mancata accensione del modulo.

CONCLUSIONI FINALI:
La centralina 000015340095 è un vero e proprio controller programmabile per macchine mobili, con applicazioni anche su trattori Landini Serie 6.
