CARATTERISTICHE TECNICHE:

Modulo Di Controllo Potenza Piattaforme JLG E450

Cod. OEM: 1600292

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Dell'Unità Elettronica Per La Regolazione Della Potenza E La Gestione Della Corrente Ai Motori Di Trazione Della Piattaforma.

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:

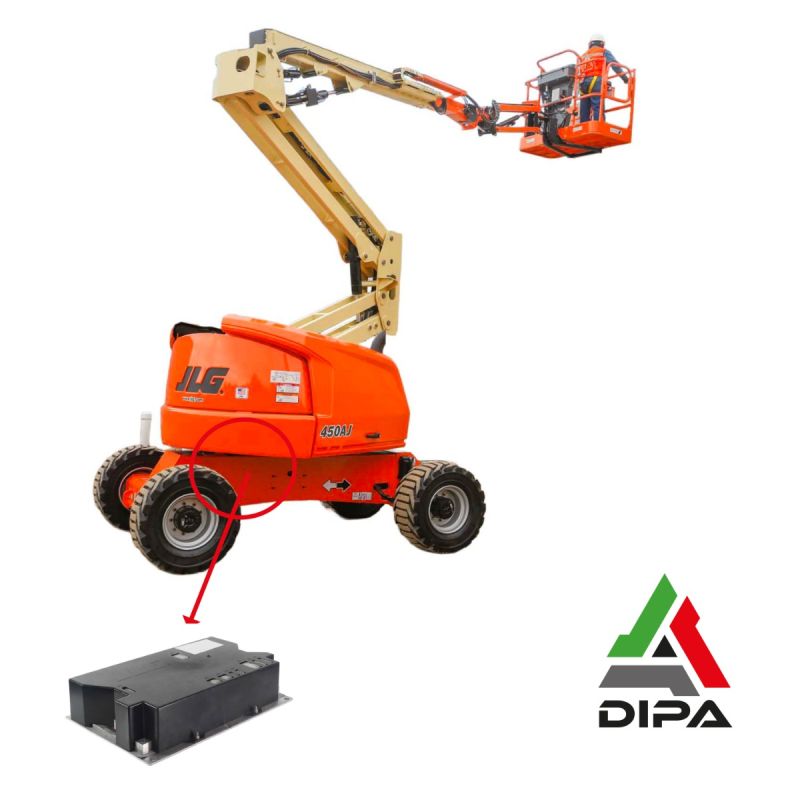

La centralina JLG codice 1600292 è un modulo elettronico di potenza utilizzato su diverse piattaforme aeree semoventi prodotte da JLG.

Questo componente rappresenta uno degli elementi principali del sistema elettronico di gestione della macchina. Riceve i comandi provenienti dalla postazione di guida, comunica con gli altri moduli elettronici e controlla l'erogazione della potenza necessaria al funzionamento dei motori elettrici, dei contattori e dei principali circuiti di trazione.

Integra anche circuiti elettronici di potenza, sistemi di monitoraggio della corrente, protezioni contro sovratensioni e sovratemperature, circuiti diagnostici e dispositivi per il controllo dei contattori.

CARATTERISTICHE TECNICHE:
• Tipologia: modulo elettronico di potenza.
• Tensione nominale: 48 V.
• Struttura elettronica con circuiti logici e stadi di potenza integrati.
• Connettori multipolari dedicati ai segnali di comando, alle alimentazioni e alla comunicazione.
• Controllo dei contattori principali della linea di potenza.
• Controllo dei contattori di direzione della trazione.
• Gestione della corrente destinata al motore di trazione.
• Monitoraggio della corrente assorbita dal motore della pompa idraulica.

FUNZIONALITÀ:
• Gestisce la distribuzione della potenza elettrica all'interno della piattaforma aerea.
• Regola la corrente inviata al motore di trazione.
• Controlla la risposta del motore in base al comando impartito dall'operatore.
• Gestisce l'accelerazione della macchina.
• Gestisce la decelerazione della macchina.
• Controlla la velocità massima di traslazione.
• Gestisce le modalità di funzionamento a velocità ridotta.
• Controlla la modalità creep per gli spostamenti di precisione.
• Gestisce gli stadi di potenza collegati al motore della pompa idraulica.
• Limita la corrente in presenza di sovraccarico.
• Protegge i circuiti elettronici in caso di cortocircuito.

APPLICAZIONI MODELLI:

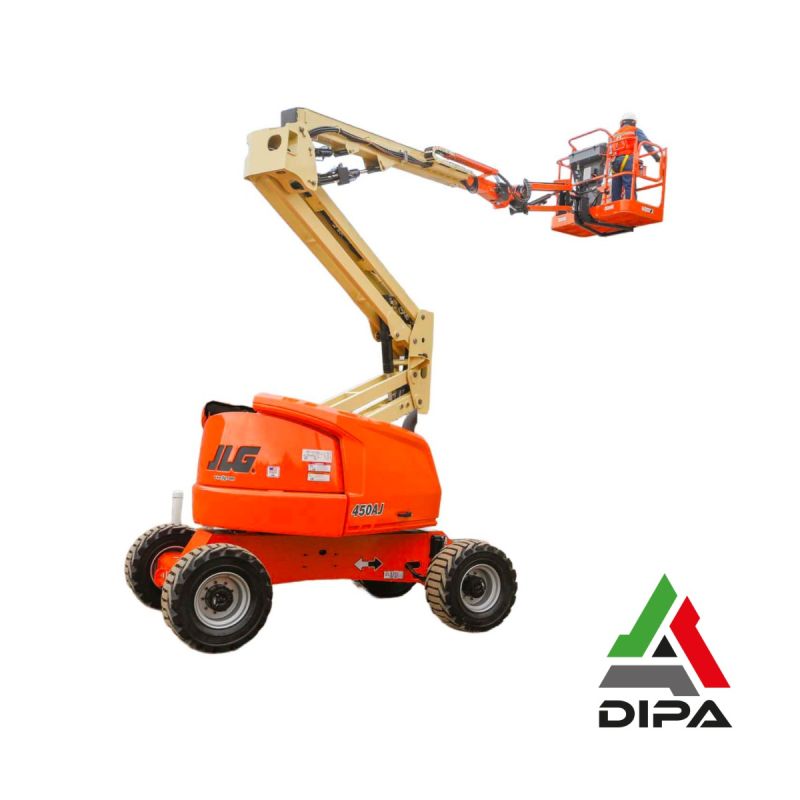

• Piattaforme aeree JLG E300/400

Difetti tipici:
• Assenza completa o funzionamento intermittente della trazione.
• Mancata attivazione della pompa idraulica.
• Intervento continuo delle protezioni contro la sovracorrente.
• Surriscaldamento della centralina.

CONCLUSIONI FINALI:
La centralina JLG 1600292 è un modulo elettronico di potenza fondamentale per il funzionamento delle piattaforme aeree appartenenti alle famiglie JLG E300/400.
Il componente gestisce la trazione, il motore della pompa idraulica, i contattori, il banco condensatori, la corrente assorbita dai motori, la temperatura, la tensione delle batterie e la comunicazione tra i moduli SmartSystem.
