CARATTERISTICHE TECNICHE:

Modulo Di Comando PA 200 Braccio Decespugliatore Agricolo Bruni

Cod. OEM: BP61220014

Marca: UNIFY ELECTRONIC

Condizione: Revisionato

Revisione Unità Di Controllo Per La Regolazione Millimetrica Dei Movimenti Del Braccio E Della Testata Del Decespugliatore

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Il braccio del decespugliatore non si muove
Difficoltà a impartire i comandi in modo proporzionale e accurato
Il braccio si muove a scatti

INFO TECNICHE:
Il controller UNIFY identificato dal codice OE BP61220014 è il modulo di comando dedicato ai bracci decespugliatori Bruni configurati con comando elettro-proporzionale in cabina, di solito con joystick e pulsantiera. La sua funzione è trasformare i comandi dell'operatore in comandi modulabili per pilotare le utenze idrauliche del braccio e della testata trinciante, consentendo regolazioni progressive e manovre fini.

In questo tipo di applicazione il controller non è un semplice interruttore: gestisce logiche di abilitazione, priorità, rampe di salita/discesa e, spesso, l'uscita in PWM verso elettrovalvole proporzionali in modo da rendere i movimenti più fluidi, ripetibili e sicuri.

CARATTERISTICHE TECNICHE:
• Architettura tipica da comando elettro-proporzionale per oleodinamica mobile (ingressi joystick + pulsanti, uscite per elettrovalvole proporzionali e utenze ON/OFF).
• Alimentazione tipica da impianto veicolo/macchina operatrice 12/24 V.
• Pilotaggio elettrovalvole proporzionali con modulazione PWM.

FUNZIONALITÀ:
• Controllo progressivo dei movimenti principali del braccio (alzata/discesa, brandeggio, sfilo, inclinazioni) in funzione dell'allestimento idraulico.
• Gestione della testata trinciante (attivazione, eventuale variazione/controllo di funzioni accessorie).
• Logiche di sicurezza: consenso operatore, arresto di emergenza, blocco movimenti in assenza di abilitazione.
• Filtri anti-disturbo e stabilizzazione del comando (riduzione di scatti/impuntamenti dovuti a disturbi elettrici o micro-movimenti involontari del joystick).

APPLICAZIONI MODELLI:

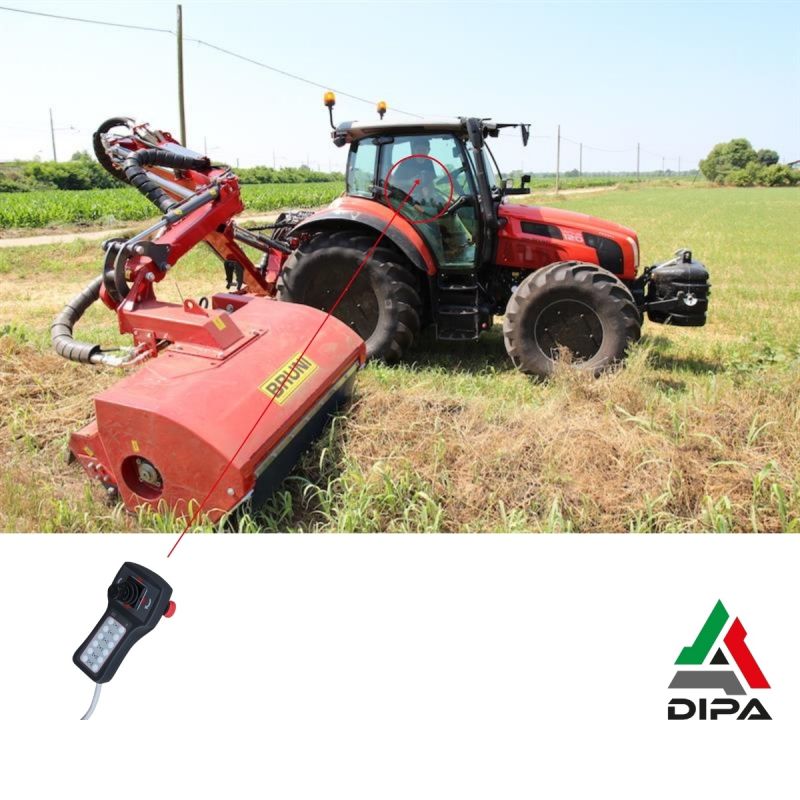

Il controller è associato ai macchinari Bruni che adottano il comando eletttrico proporzionale con joystick PA 200 come optional per i bracci decespugliatori. In pratica lo si incontra su allestimenti destinati alla manutenzione del verde e delle banchine stradali, dove servono movimenti precisi e modulabili del braccio e della testata.

CONCLUSIONI FINALI:
Il controller UNIFY OE BP61220014 è un componente chiave per i bracci decespugliatori Bruni con comando elettro-proporzionale: permette movimenti modulabili e una gestione più fine e sicura del braccio e della testata rispetto ai comandi puramente meccanici.
