CARATTERISTICHE TECNICHE:

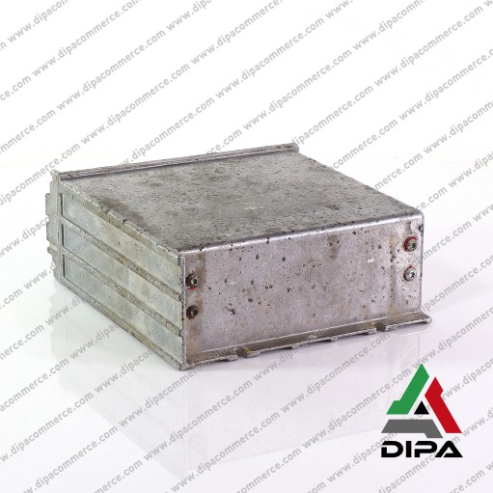

Modulo controllo idraulica MH City

Cod. OEM: 292401311

Marca: DIPA SPORT

Condizione: Revisionato

Modulo elettronico di controllo

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
Il codice 292401311 (scritto anche 29240-1311), identifica un Electronic Hydraulic Controller (EHC), cioè una centralina elettronica destinata al controllo elettroidraulico degli escavatori gommati della famiglia CNH: New Holland MH City e Case VX145.

Il suo compito è acquisire i comandi provenienti da joystick, pedali e sensori e trasformarli in comandi verso elettrovalvole proporzionali, pompe e attuatori idraulici.

CARATTERISTICHE TECNICHE:
• Tipologia: centralina elettronica per controllo elettroidraulico.
• Denominazione: EHC (Electronic Hydraulic Controller).
• Famiglia: ESX controller A7.3.
• Alimentazione macchina: sistema elettrico 24 V DC, realizzato mediante due batterie da 12 V collegate in serie.
• La centralina ESX è un'unità programmabile dedicata alla gestione contemporanea di sensori e attuatori.
• Comunicazione tramite due reti CAN Bus.
• Presenza di interfaccia seriale RS232 per programmazione e diagnostica.

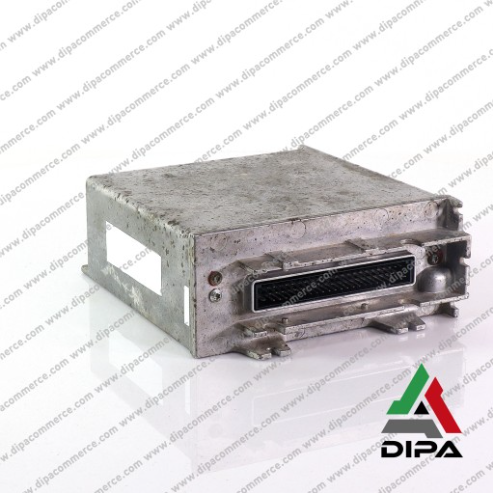

• Connettore principale: 68 pin.

FUNZIONALITÀ:
• Acquisizione dei movimenti impartiti dall'operatore attraverso i joystick.
• Elaborazione elettronica delle richieste di movimento di braccio, avambraccio e benna.
• Gestione della rotazione della torretta.
• Gestione elettronica del circuito di traslazione.
• Pilotaggio delle elettrovalvole proporzionali del distributore idraulico.
• Regolazione della corrente inviata alle bobine proporzionali.
• Controllo della portata richiesta alle pompe idrauliche.
• Coordinamento della regolazione delle pompe con il sistema PCS di gestione della potenza.
• Gestione della pompa di rotazione della torretta.
• Elaborazione dei segnali provenienti dai sensori di pressione.
• Gestione delle informazioni provenienti dai joystick destro e sinistro.
• Acquisizione del pedale di traslazione.

APPLICAZIONI MODELLI:
• New Holland MH City
• Case WX145

Difetti tipici:
• Centralina completamente inattiva anche se correttamente alimentata.
• Assenza di comunicazione CAN.
• Comunicazione intermittente con gli altri moduli elettronici.
• Mancato riconoscimento dei joystick.
• Movimenti idraulici completamente assenti o irregolari o intermittenti.
• Movimento idraulico che funziona solamente in una direzione.
• Funzione rotazione torretta assente o irregolare.

CONCLUSIONI FINALI:
Il 292401311 è identificabile come Electronic Hydraulic Controller EHC della famiglia CNH. La sua funzione è il controllo elettronico del servo-sistema idraulico dell'escavatore.
