CARATTERISTICHE TECNICHE:

Modulo Amplificatore Danfoss S5X-15 G2 AMP K167C Per Applicazioni Sistemi Mobili

Cod. OEM: 517997

Marca: SAUER DANFOSS

Condizione: Revisionato

Revisione Dell'Unità Di Controllo E Gestione Dei Sistemi Idraulici Mobili E Degli Attuatori

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Mancata accensione, reset o riavvii
Una o più funzionalità non sono disponibili
Il modulo non si accende

INFO TECNICHE:

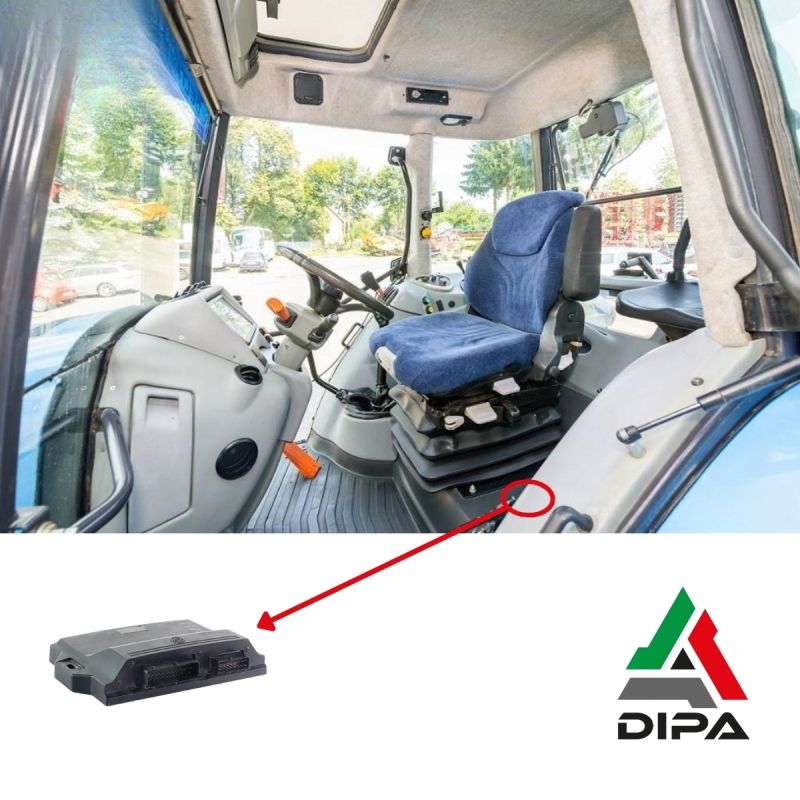

Il codice OE 517997 è il modulo centralina Sauer-Danfoss S5X-15. Può essere applicato su diverse piattaforme, ma nello specifico il codice indica versione software/taratura applicativa specifica per trattori Landini serie Mythos.

È un modulo elettronico dotato di microprocessore a grande potenza di calcolo per gestire elettrovalvole idrauliche nei processi di lavoro su macchine agricole/industriali elaborando i comandi impartiti dall’operatore. Grazie alla logica integrata, può operare sia con cicli finiti (open loop) sia con cicli a ripetizione infinita (closed loop) per espletare i compiti richiesti. In abbinamento ai sensori specifici, può comandare sia attuatori lineari sia rotativi, dimostrandosi un versatile e potente ausilio. Può essere programmato in molteplici modi in modo da usare lo stesso hardware per una moltitudine di compiti diversi.

CARATTERISTICHE TECNICHE:
• Alimentazione: 12 VDC
• Processore: Siemens SAF C167 CR-LM
• Memoria Flash: 1MByte; RAM: 256kByte
• Alimentazione sensori: linea 5 VDC disponibile per sensori/trasduttori
• CAN High-Speed conforme a CAN 2.0B con livello fisico ISO 11898
• Range temperatura operativa tra -40 °C e circa +70 °C
• Resistenza a vibrazioni e shock per uso gravoso
• Protezioni elettriche tipiche: inversione polarità, sovratensione e transitori; compatibilità ESD/EMI/RFI e resistenza a load dump
• Diagnostica: LED di stato/errore con logiche di segnalazione (blink code) e funzioni diagnostiche interne

FUNZIONALITÀ:
• Con logica integrata lavora in open loop a cicli finiti o in closed loop a ciclo continuo su impostazione dell’operatore.
• Massima versatilità: grazie a sensori specifici comanda attuatori lineari e rotativi; usa lo stesso hardware per compiti vari.
• Lettura sensori e segnali macchina: stati digitali (consensi, pedali, leve, interblocchi); grandezze analogiche 0–5 V (pressioni, posizioni, potenziometri); segnali frequenza PPU (velocità/rotazioni/posizione)
• Pilotaggio attuatori: comandi PWM per valvole proporzionali/idrauliche; uscite dedicate per solenoidi marce/innesti

APPLICAZIONI MODELLI:

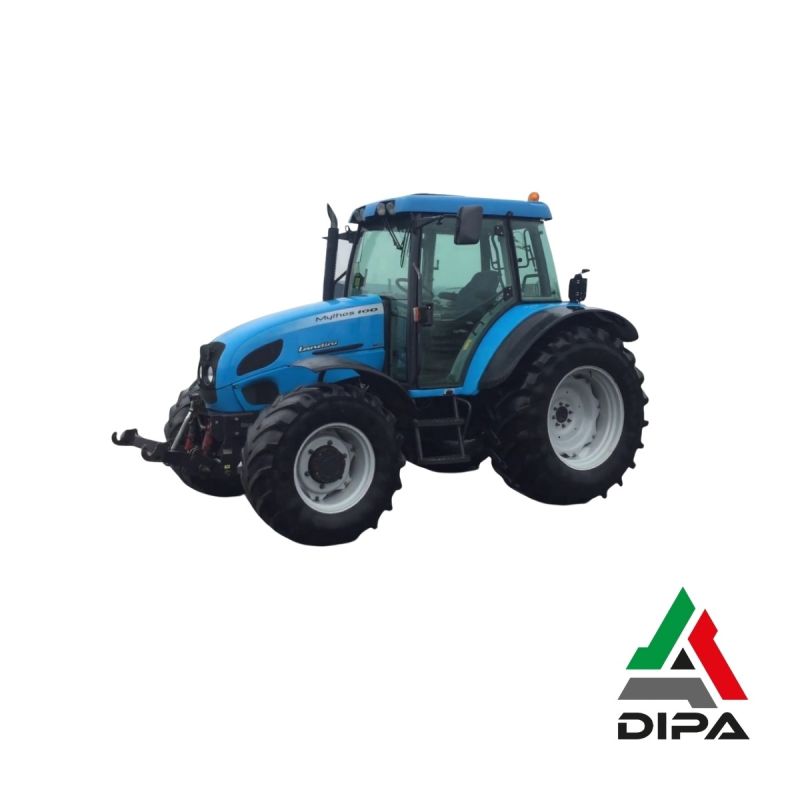

• Trattori Landini Serie Mythos

CONCLUSIONI FINALI:
Il Danfoss OE 517997 è una centralina Sauer-Danfoss S5X-15 configurata per Landini Mythos.
