CARATTERISTICHE TECNICHE:

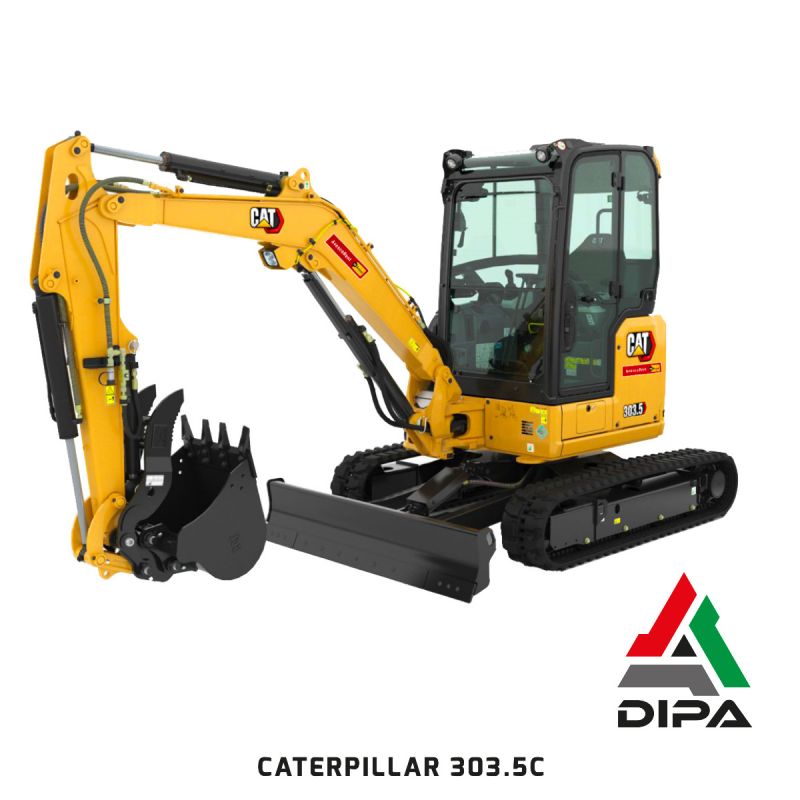

Leva Comando Pala Meccanica Caterpillar 303.5C

Cod.OEM: 2907848

Condizione: Revisionato

Marca: CATERPILLAR

Revisione Leva Comando Con Pulsanti Per La Gestione Dei Movimenti Di Scavo Sollevamento E Rotazione Torretta

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

DETTAGLI:
La manopola joystick sinistra Caterpillar 2907848 (Handle, Control GP – LH) è progettata per macchine con comando idraulico pilotato, integrando pulsanti elettrici e connettore Deutsch DT 6-pin. Realizzata in tecnopolimero resistente con superficie antiscivolo, trasmette segnali al modulo ECM e comanda funzioni ausiliarie. Compatibile con serie CAT 303–305, garantisce precisione e controllo.

Difetti Tipici:
Comandi che rispondono in modo intermittente o non funzionano
Falsi contatti a causa del cablaggio compromesso

INFO TECNICHE:
La 2907848 è una manopola/impugnatura joystick sinistra (Handle, Control GP – LH) per macchine Caterpillar con comando idraulico pilotato. Integra pulsanti/interruttori elettrici e si collega al cablaggio macchina tramite connettore Deutsch DT a 6 vie. È indispensabile per offrire all'operatore grande sensibilità e padronanza sui comandi impartiti.

CARATTERISTICHE TECNICHE:
- Tipologia: impugnatura joystick sinistra per console comandi idraulici pilotati.
- Connettività: Deutsch DT 6-pin (impiego in ambienti gravosi, tenuta IP tipica della serie DT).
- Cablaggio: pigtail con lunghezza approssimativa ~365 mm.
- Materiali: corpo in tecnopolimero ad alta resistenza, superficie zigrinata antiscivolo.
- Interfaccia: microinterruttori/pulsanti integrati (layout variabile in base alla macchina).

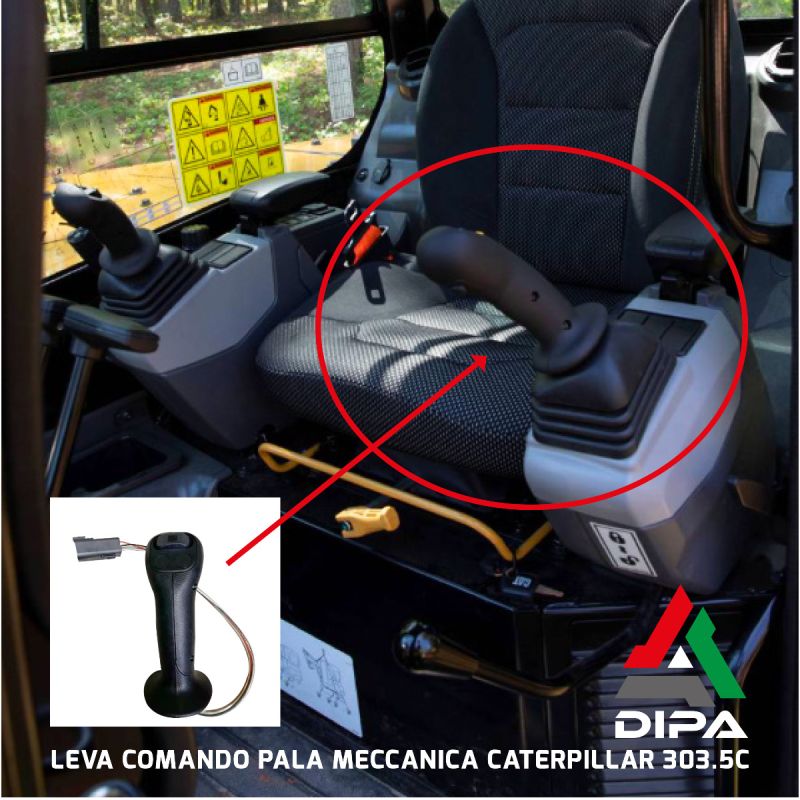

- Montaggio: accoppiamento su stelo/asta joystick lato sinistro; compatibile con boot/coprisoffietto console.

FUNZIONALITÀ:
- Comando ergonomico delle funzioni ausiliarie e/o modalità operatore tramite interruttori in testa.
- Trasmissione segnale elettrico al modulo/ECM della macchina via 6 pin (segnali pulsanti + alimentazione/ritorno).
- Integrazione nel sistema pilotato: la parte meccanica dello stelo comanda l'idraulica; l’impugnatura aggiunge funzioni elettriche (es. servizi ausiliari, selezioni modalità, horn, ecc. in base al modello).

Applicazioni modelli:
- CAT serie 303–305

CONCLUSIONI FINALI:
La Caterpillar 2907848 è l'impugnatura joystick sinistra con DT 6 pin e cavo ~365 mm, progettata per mini escavatori e macchine compatibili con comandi pilotati. Per una corretta diagnosi, è fondamentale verificare compatibilità lato (LH), layout pulsanti e integrità del connettore DT.
