CARATTERISTICHE TECNICHE:

Leva Comando Multifunzione Elobau 361G

Cod. OEM: 361GA0100C

Marca: ELOBAU

Condizione: Revisionato

Revisione Leva Con Microinterruttori A Pulsante Per Il Controllo Di Macchine Mobili E Applicazioni Industriali

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Uno o più pulsanti non funzionano oppure devono essere premuti con forza
Difficoltà a ottenere movimenti proporzionali azionando le rotelle
Il movimento dell’accessorio comandato è brusco oppure totalmente assente

INFO TECNICHE:
La leva di comando Elobau 361G codice OE 361GA0100C è un'impugnatura multifunzione/joystick destinata alle macchine movimento terra, carrelli elevatori, trattori agricoli, macchine forestali e veicoli speciali.

Fa parte della famiglia di manopole 361G/362G: la 361G è pensata per la mano destra, mentre la 362G è la variante speculare per la mano sinistra. Il codice 361GA0100C identifica una specifica configurazione di pulsanti, rotella e cablaggio, ma la struttura di base resta quella tipica della serie 361G: manico ergonomico, alta densità di comandi e possibilità di integrazione elettronica avanzata.

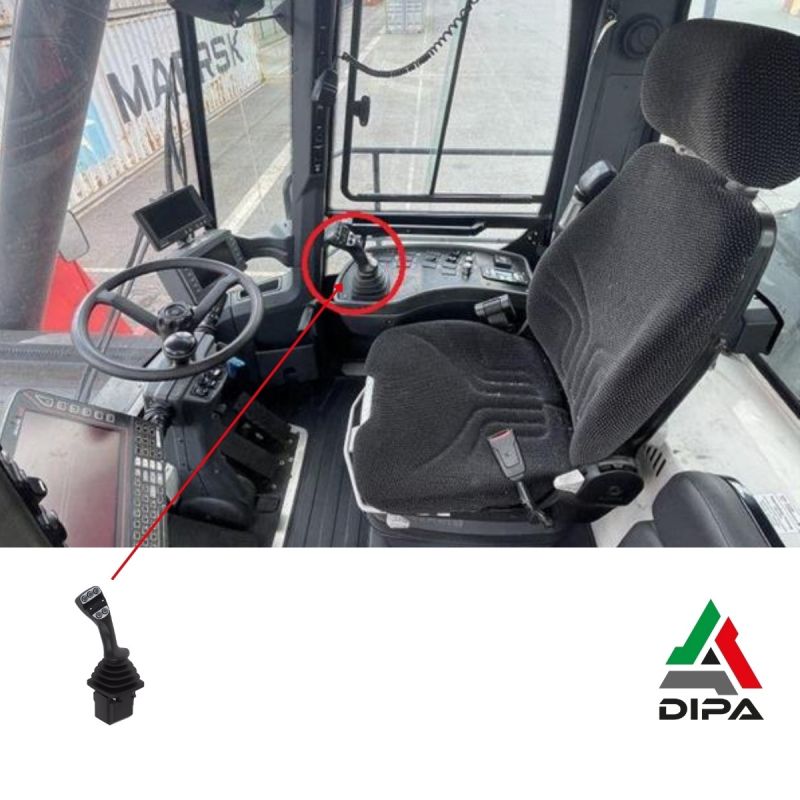

Questo componente Elobau rappresenta l'interfaccia principale dell’operatore per governare funzioni idrauliche ed elettriche della macchina.

CARATTERISTICHE TECNICHE:
- Serie di appartenenza: impugnatura multifunzione Elobau 361G (per mano destra), all'interno della famiglia 361G/362G.
- Destinazione d'uso: comando ergonomico di funzioni ausiliarie su macchine mobili off-highway (funzioni idrauliche, attrezzature, comandi ausiliari elettrici).
- Architettura: manopola modulare configurabile con pulsanti, rotella ad effetto Hall.
- Pulsanti di comando: microinterruttori on/off integrati nella testa della leva, con possibilità di tasti idonei a impieghi anche fuori cabina.
- Elettronica integrata: possibilità, a seconda della variante, di avere l'elettronica di controllo direttamente nell’impugnatura, con uscita su bus oltre alle versioni "passive" con soli contatti.
- Cablaggio: cavo in uscita dal manico con lunghezza tipica di qualche decina di centimetri e terminazione su connettori standard (Mini-Fit, Superseal o analoghi), in funzione dell’architettura elettrica del veicolo.
- Protezione: nelle versioni abbinate a joystick con elettronica integrata si raggiungono gradi di protezione elevati (fino a IP67 sul gruppo elettronico), con guarnizioni e cuffie progettate per ambienti esterni e presenza di polvere e umidità.

FUNZIONALITÀ:
- Comando funzioni idrauliche ausiliarie tramite pulsanti on/off (per esempio apertura/chiusura benna, attivazione terza funzione idraulica, flottante, bloccaggio differenziali, attuazione accessori).
- Gestione di movimenti proporzionali tramite rotella: regolazione fine di velocità bracci, portata idraulica, spostamento attrezzature, rotazione o traslazione di organi di lavoro.
- Concentrazione di molte funzioni sull'impugnatura, riducendo il numero di interruttori sparsi nella cabina e migliorando ergonomia e velocità d'uso da parte dell'operatore.
- Integrazione di sensore capacitivo di presenza mano (quando previsto) per consentire alla macchina di bloccare i comandi quando l'impugnatura non è impugnata, migliorando la sicurezza contro azionamenti involontari.
- Comunicazione su bus, nelle versioni con elettronica integrata, con trasmissione degli stati dei pulsanti e dei valori proporzionali delle rotelle verso la centralina tramite protocollo CAN, semplificando cablaggio e diagnostica.
- Illuminazione e feedback visivo sui comandi grazie ai LED integrati, utile per distinguere rapidamente le funzioni anche in condizioni di scarsa luminosità o in cabine con molti comandi.

APPLICAZIONI MODELLI:
La leva Elobau 361G viene impiegata in un’ampia gamma di macchine:

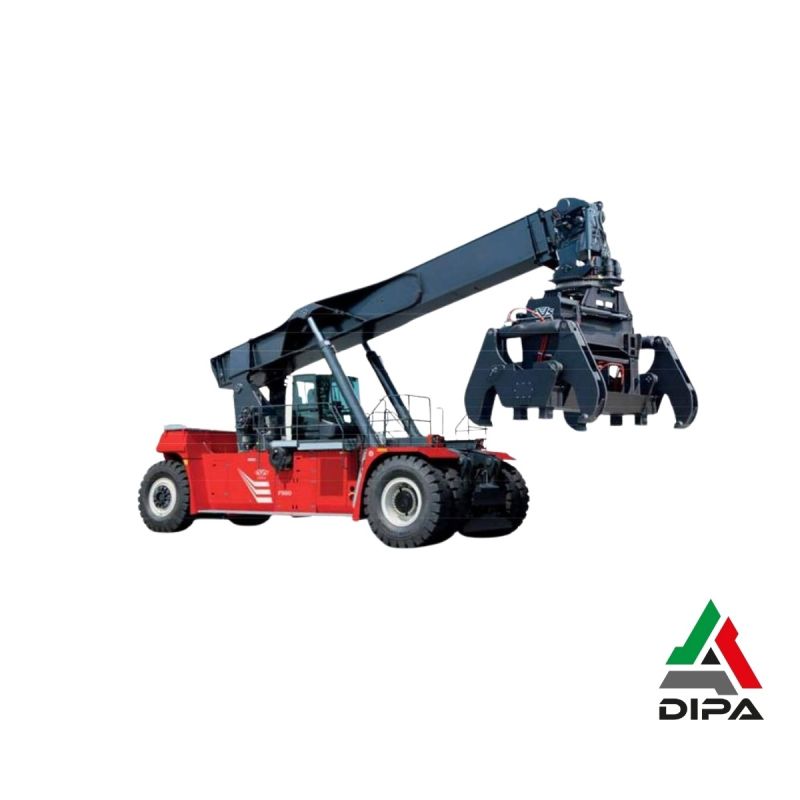

- Pale gommate e pale cingolate per il comando di benna, carrelli elevatori industriali e telescopici per il controllo di sollevamento, brandeggio, traslazione laterale delle forche e attrezzature aggiuntive;
- Trattori agricoli e telescopici agricoli per la gestione di caricatori frontali;
- Macchine da raccolta e macchine forestali; macchine speciali e municipali (spazzatrici, mezzi per manutenzione stradale, piattaforme aeree, veicoli aeroportuali, ecc.)

CONCLUSIONI FINALI:
La leva di comando Elobau 361G codice OE 361GA0100C è una soluzione avanzata progettata per concentrare numerosi comandi in un'unica impugnatura ergonomica, con possibilità di combinare pulsanti on/off, rotelle proporzionali, sensore di presenza mano, illuminazione dedicata e, nelle varianti predisposte, interfaccia CAN.
