CARATTERISTICHE TECNICHE:

Centralina SRC4-5 Trattori Same Deutz-Fahr

Cod. OEM: 002649574

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Sistema Elettronico Dedicato Al Coordinamento Dell'Idraulica Di Potenza E Dei Movimenti Meccanici Per Garantire Comandi Precisi E Controllati

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

INFO TECNICHE:
La centralina SRC4-5 codice R917011437 è un’unità elettronica Bosch Rexroth utilizzata in ambito SAME Deutz-Fahr per la gestione di funzioni elettroidrauliche e logiche di controllo macchina. La centralina trova applicazione quindi sui trattori SAME, Deutz-Fahr, Lamborghini Trattori e Hürlimann.

Il componente appartiene alla famiglia BODAS SRC/RC4-5, cioè centraline programmabili per macchine mobili.

CARATTERISTICHE TECNICHE:
• Famiglia: Bosch Rexroth SRC4-5 / SRC4-5/30.
• Settore: macchine mobili, veicoli agricoli e sistemi elettroidraulici.
• Tipologia: centralina elettronica programmabile per gestione ingressi, uscite, CAN Bus e attuatori.
• Alimentazione: impianti a 12 V o 24 V.
• Processore: microcontrollore 32 bit TriCore.
• Frequenza di lavoro: 80 MHz.
• Comunicazione: due interfacce CAN Bus indipendenti.
• Uscite di potenza: uscite per elettrovalvole proporzionali e uscite di commutazione.
• Uscite proporzionali: pilotaggio PWM in corrente per solenoidi proporzionali.

FUNZIONALITÀ:
• Gestisce funzioni elettroidrauliche del trattore tramite elettrovalvole proporzionali e ON/OFF.
• Riceve segnali da sensori di posizione, pressione, temperatura, giri, finecorsa e comandi operatore.
• Comunica con altre centraline della macchina tramite rete CAN Bus.
• Gestione del sollevatore elettronico posteriore o anteriore, quando previsto dalla configurazione.
• Comando distributori idraulici elettroidraulici, valvole proporzionali o moduli idraulici ausiliari.
• Elaborazione segnali provenienti da joystick, pulsanti, potenziometri o moduli di comando.
• Controllo correnti PWM verso solenoidi proporzionali per ottenere movimenti regolari e modulabili.

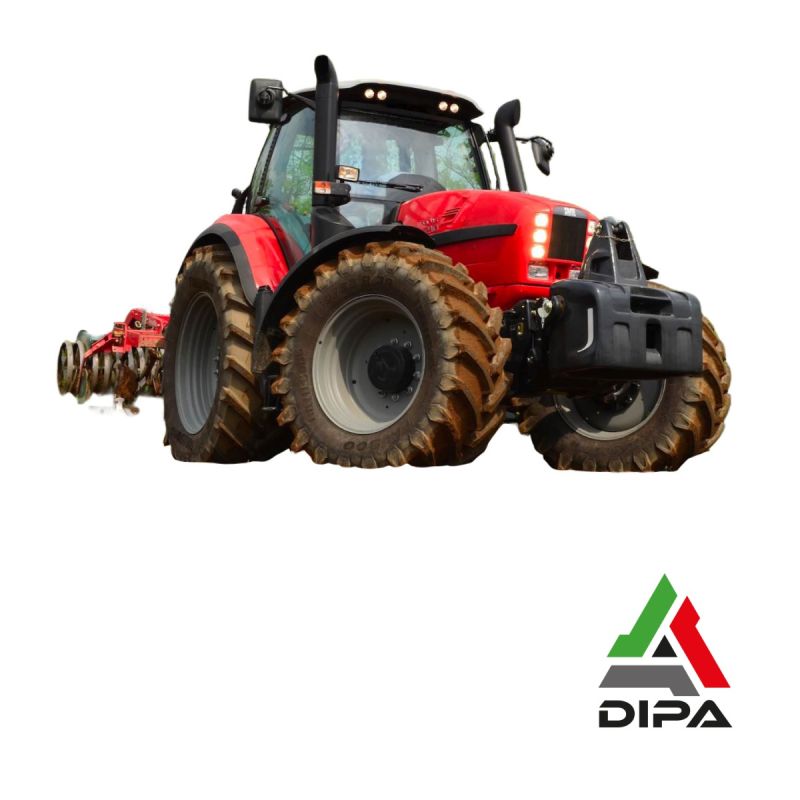

APPLICAZIONI MODELLI:
• SAME Fortis
• Deutz-Fahr Serie 6/7

Difetti tipici:
• Mancata comunicazione con lo strumento diagnostico.
• Sollevatore elettronico non funzionante o con movimenti bruschi e non proporzionali.
• La centralina sembra inattiva anche se alimentata correttamente.

CONCLUSIONI FINALI:
La centralina SRC4-5 SAME Deutz-Fahr codice R917011437 è un modulo elettronico Bosch Rexroth per macchine mobili, utilizzato su applicazioni SDF per la gestione di funzioni elettroidrauliche, segnali sensore, uscite proporzionali, uscite di commutazione e comunicazione CAN Bus. È una centralina tecnica e programmabile, non un semplice relè o modulo passivo.
