CARATTERISTICHE TECNICHE:

Centralina Motore Edc 16Uc40-4.12 Same Diamond 270

Cod. OEM: 0281020069

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Modulo Di Controllo Motore Per Ottimizzare Prestazioni, Iniezione, Fasatura Ed Emissioni

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
La centralina non dialoga con lo strumento di diagnosi
Mancata accensione o spegnimenti sporadici
La centralina va in protezione

INFO TECNICHE:
La centralina con codice OE 0281020069 è una centralina motore Bosch della famiglia EDC impiegata in ambito off-road/agricolo per la gestione completa di motori diesel a iniezione elettronica. In ambito SAME trova applicazione su trattori con motorizzazioni di derivazione Deutz e architettura common rail, dove la centralina governa l’intero ciclo di combustione, le strategie di coppia e le funzioni di controllo emissioni come la serie Diamond.

Questa EDC supervisiona il motore: acquisisce segnali dai sensori, elabora mappe e logiche di controllo, pilota attuatori e gestisce diagnostica e protezioni, mantenendo prestazioni e affidabilità in condizioni operative gravose (campo, polvere, vibrazioni, temperatura, umidità).

CARATTERISTICHE TECNICHE:
• Centralina Bosch EDC16UC40 (famiglia EDC16 per applicazioni diesel)
• Gestione motore diesel common rail con controllo elettronico di quantità iniezione, anticipo/tempi di iniezione, pressione rail (regolazione in anello chiuso)
• Interfaccia di comunicazione su bus CAN per scambio dati con quadro strumenti, moduli di macchina e diagnostica.
• Gestione sensori tipici motore diesel: giri/fase (albero motore e camme); pressione rail e temperatura carburante (se presente nel sistema); pressione aria/boost (MAP), temperatura aria aspirata, temperatura liquido; altri segnali di plausibilità e protezione (dipendono dall’allestimento)
• Uscite pilotate: elettrovalvole/attuatori turbo; attuazione EGR e componenti correlati; gestione preriscaldo, relè consensi e comandi ausiliari (ventole, elettrovalvole, ecc., a seconda dell’impianto)
• Memorie interne (flash/EEPROM) per software, calibrazioni e adattamenti; autodiagnosi con monitoraggio interno hardware.

FUNZIONALITÀ:
• Controllo coppia e regime: calcolo della richiesta coppia in funzione di acceleratore, carico e condizioni operative, con limitatori e protezioni.
• Gestione iniezione common rail: dosaggio carburante e gestione multi-iniezione; controllo pressione rail e strategie di stabilizzazione combustione
• Gestione aria e sovralimentazione: regolazione della pressione di sovralimentazione e strategie di protezione in caso di incoerenze.
• Gestione emissioni (quando presente sulla specifica applicazione): controllo EGR e relative logiche di stabilizzazione temperature/combustione.
• Diagnostica e sicurezza: rilevazione guasti sensori/attuatori, plausibilità segnali; protezione motore (limitazione potenza/coppia, modalità emergenza); gestione comunicazione CAN.

APPLICAZIONI MODELLI:

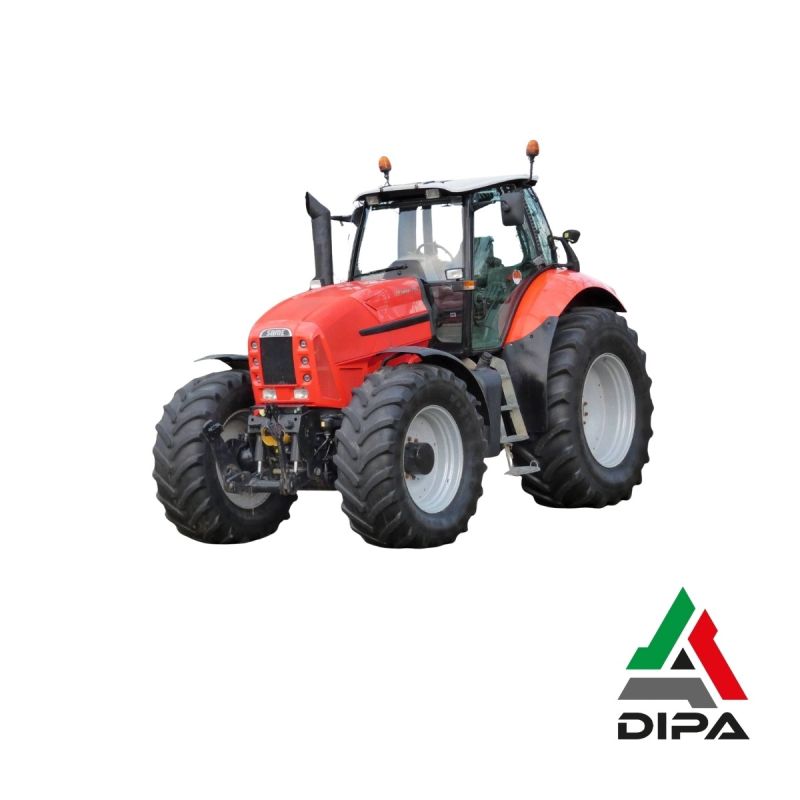

• SAME serie Diamond

CONCLUSIONI FINALI:
La OE 0281020069 identifica una centralina Bosch EDC16UC40 usata su applicazioni agricole come i trattori SAME Diamond, per la gestione completa di un diesel common rail (coppia, iniezione, rail, aria/turbo, eventuale EGR e diagnostica).
