CARATTERISTICHE TECNICHE:

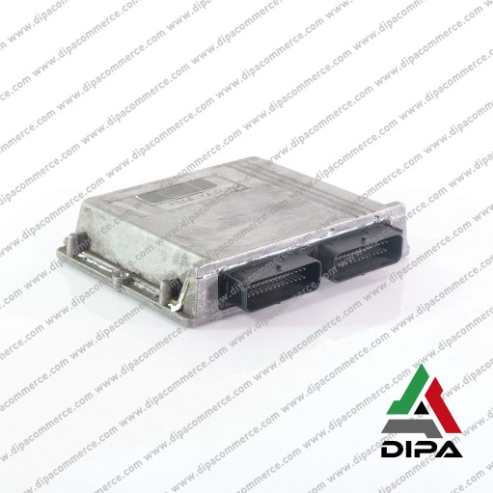

Centralina HEAD-CS/24 Dumper Astra RD32

Cod. OEM: 500417096

Marca: 3B6

Condizione: Revisionato

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
La centralina non dialoga con lo strumento di diagnosi
Reset casuali
Utenze di cabina non funzionanti o con funzionamento saltuario

INFO TECNICHE:
Il codice OE 500417096 si riferisce alla centralina modulo di testa (HEAD CS/24) del sistema elettronico multiplex del veicolo dumper rigido ASTRA RD32 (RD 32C). Su questo mezzo l’impianto è basato su comunicazione CAN bus tra le principali unità (centralina motore, centralina cambio, body computer e periferiche input/output), con cruscotto e diagnostica di bordo integrati: in questo contesto la HEAD è normalmente l’elemento che coordina la logica di cabina e la distribuzione dei segnali verso le periferiche, fungendo da nodo centrale del multiplex. In altri termini, le HEAD sono una famiglia di unità elettroniche impiegate come nodo di controllo per applicazioni industriali e veicoli/macchine mobili con impianto elettrico evoluto; la variante CS è tipicamente legata a una connettività di rete più estesa rispetto alle versioni base, mentre /24 richiama l’utilizzo in impianti a 24 V.

CARATTERISTICHE TECNICHE:
- Tipologia: centralina HEAD-CS (modulo testa del multiplex) per veicoli industriali e pesanti
- Tensione impianto: 24 V
- Comunicazione: 2 linee CAN bus (CAN 2.0B, 11/29 bit), con velocità fino a 1 Mbit/s
- Funzione di rete: gestione e distribuzione segnali tra body computer e periferiche input/output
- Assorbimento logica: fino a circa 500 mA (valore massimo dichiarato per la famiglia)
- Gestione correnti: corrente complessiva fino a circa 15 A (con fusibile esterno richiesto), con limite tipico per singolo pin connettore nell’ordine di diversi ampere
- Sicurezza/diagnostica interna: presenza di logiche di sorveglianza avarie con relè di sicurezza e feedback per verifica

FUNZIONALITÀ:
- Scambio dati su doppia rete CAN (o due linee CAN) con altre unità del sistema (ECU, moduli I/O, strumentazione, display, ecc.)
- Coordinamento del sistema multiplex del veicolo, con funzione di nodo centrale per la logica cabina
- Gestione di ingressi (consensi, sensori di stato, interruttori, segnali sicurezza) e uscite (comandi utenze/attuatori cabina e segnalazioni), spesso tramite moduli I/O remoti

APPLICAZIONI MODELLI:

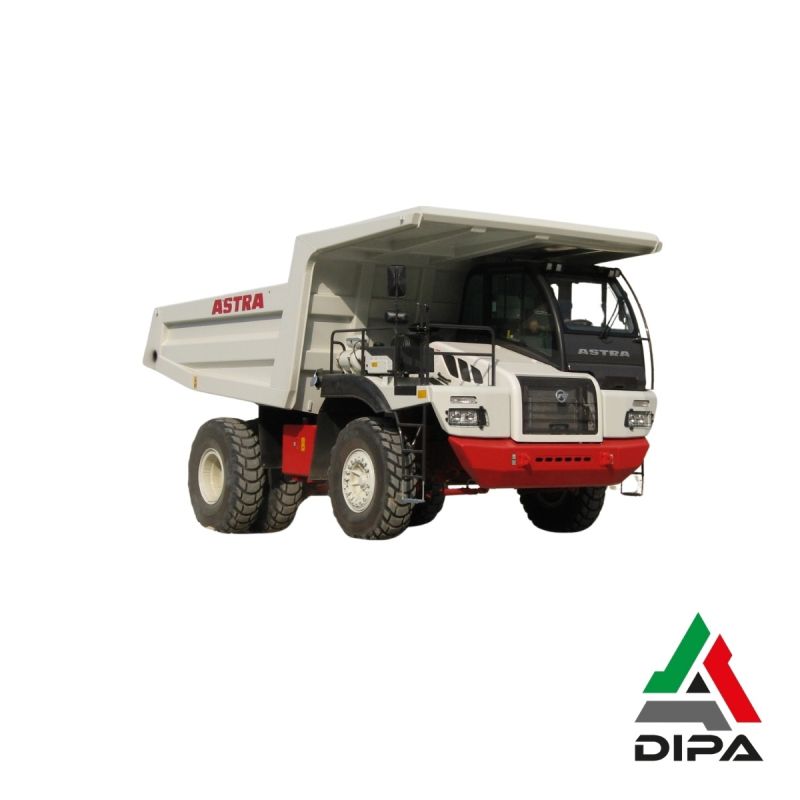

- ASTRA Dumper Rigido RD32 / RD 32C

CONCLUSIONI FINALI:

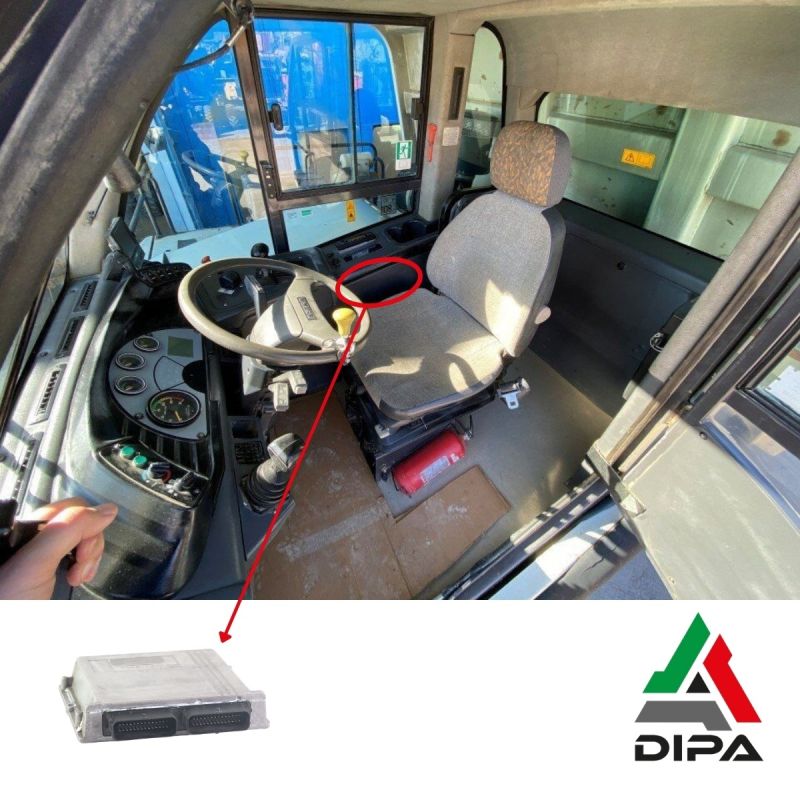

Sul Dumper ASTRA RD32 l'impianto elettrico multiplex con CAN bus tra centralina motore, cambio, body computer e periferiche input/output vede la centralina HEAD CS/24 come il modulo centrale che coordina le logiche delle utenze di cabina e la distribuzione dei segnali input/output.
