CARATTERISTICHE TECNICHE:

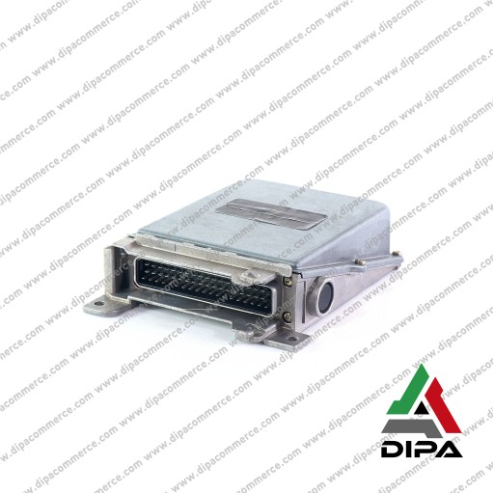

Centralina EHR-D Macchine Agricole New Holland

Cod. OEM: 0538201041

Marca: DIPA SPORT

Condizione: Revisionato

Revisione Del Modulo Elettronico Bosch Rexroth Per La Gestione Elettroidraulica Dell’Alzata Posteriore, Con Controllo Preciso Di Posizione E Sforzo Delle Attrezzature Collegate

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Difetti Tipici:
Assenza totale di movimento del sollevatore
Movimenti irregolari o a scatti del sollevatore
Difficoltà a mantenere l'altezza o lo sforzo (DRAFT) impostato
Spie accese sul quadro strumenti

INFO TECNICHE:
La centralina con codice OE 0538201041 è un'unità elettronica CNH utilizzata sui mezzi New Holland (con applicazioni anche su Case IH e Steyr) per il controllo del sollevatore e di alcune funzioni elettroidrauliche del veicolo come quella dell'accessorio di taglio sulle trince e mietitrebbie. È un dispositivo EHR-D (Elektronische Hubwerksregelung/ Electronic Draft Control) ovvero regolazione elettronica del sollevatore, sviluppata su base Bosch Rexroth, che gestisce in modo automatico e proporzionale i movimenti del sollevatore e integra le logiche di controllo con trasmissione e telaio.

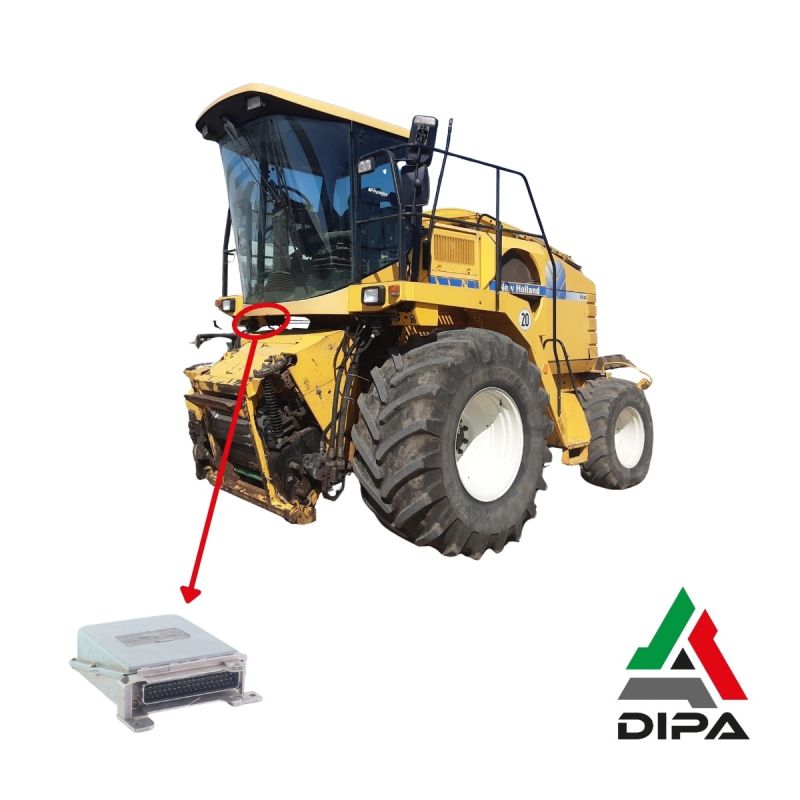

Il modulo è alloggiato in un contenitore installato in zona protetta del trattore, collegato tramite connettori multipolari stagni al cablaggio del veicolo, alle valvole idrauliche e ai sensori dedicati.

CARATTERISTICHE TECNICHE:
- Produttore elettronica: Bosch Rexroth (famiglia EHR-D per idraulica mobile).
- Contenitore in alluminio pressofuso con staffe di fissaggio e connettori multipolari stagni.
- Architettura interna con microcontrollore, ingressi analogici e digitali, driver di potenza per pilotaggio valvole proporzionali e on/off.
- Ingressi da sensori di posizione del sollevatore, sensori di sforzo/tiro, pressioni idrauliche e comandi utente.
- Uscite verso elettrovalvole del sollevatore e verso circuiti idraulici ausiliari correlati.

FUNZIONALITÀ:
- Controllo elettronico del sollevatore (Electronic Draft Control) in modalità posizione, sforzo e mista.
- Gestione automatica dell’altezza di lavoro e della profondità dell’attrezzo, in base ai segnali dei sensori di tiro e di posizione.
- Regolazione della velocità di abbassamento e dei limiti di corsa del sollevatore tramite parametri impostati dall’operatore.
- Pilotaggio delle valvole elettroidrauliche del sollevatore per ottenere movimenti fluidi, precisi e ripetibili.
- Gestione dei comandi esterni al sollevatore.

APPLICAZIONI MODELLI:
- New Holland TF/TX/FX (trince e mietitrebbie)

CONCLUSIONI FINALI:
La centralina EHR-D New Holland 0538201041 è un componente chiave del sistema elettroidraulico sui mezzi New Holland. Coordina il controllo del sollevatore elettronico e gli accessori di taglio collegati come trince e mietitrebbie, garantendo precisione di lavoro, comfort e sicurezza.
