CARATTERISTICHE TECNICHE:

Body Cpc4 Biotrituratore Jenz BA 725 D

Cod. OEM: A0034469002

Marca: CONTINENTAL

Condizione: Revisionato

Revisione Del Modulo Di Gestione Delle Logiche Di Interfaccia Tra Motore, Quadro Comandi E Sottosistemi Della Macchina

ATTENZIONE: RESO CARCASSA OBBLIGATORIO

NOTE:
Il reso dovrà essere restituito entro 10gg lavorativi.
In caso di mancato reso o reso danneggiato, sarà addebitato un costo che verrà calcolato in base al modello ordinato.
Per evitare addebiti su fattura vi consigliamo di rendere il reso il prima possibile.

Codici Errore:
61020C - Errore interno centralina

INFO TECNICHE:

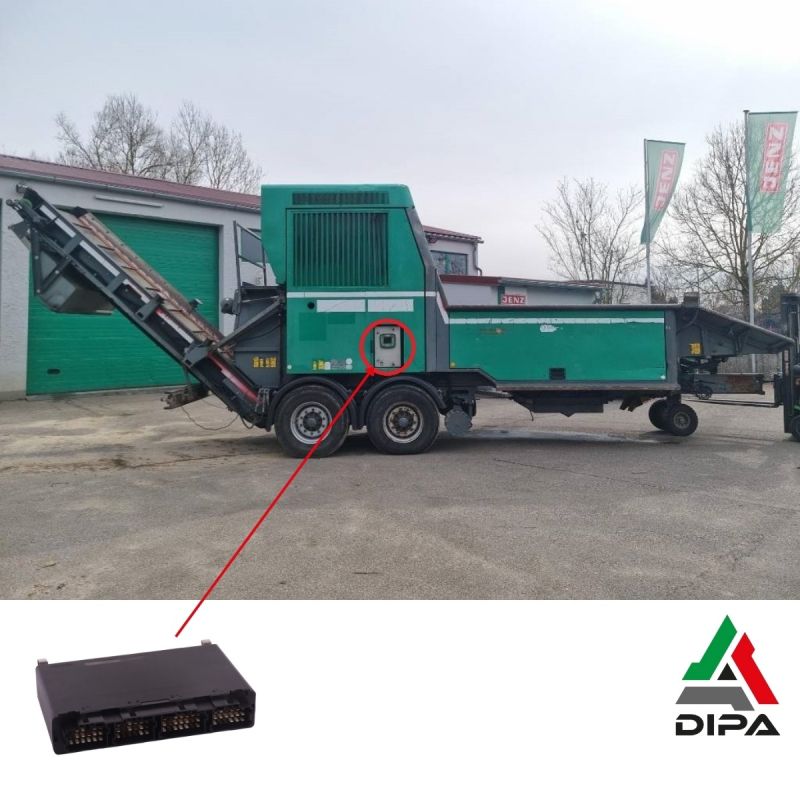

La centralina con codice OE A0034469002 è un CPC4 (Common Powertrain Controller) di fornitura Continental, impiegato come cervello di coordinamento del powertrain su motori Mercedes industriali. Sul biotrituratore JENZ BA 725 D gestisce le logiche di interfaccia tra motore, quadro comandi e sottosistemi di macchina (ad es. consensi sicurezza, acceleratore, gestione regimi), fungendo da gateway di comunicazione e da unità di calcolo per la richiesta coppia e il controllo dei segnali inviati.

CARATTERISTICHE TECNICHE:
- Alimentazione di bordo 24 V DC tipica delle macchine industriali; piattaforma CPC4 progettata per funzionare in 12/24 V in base alla variante e al cablaggio.
- Rete CAN (J1939) come dorsale principale; supporto a LIN e J1708 su linee dedicate in base alla configurazione.
- Ingressi: analogici (tipicamente 0–5 V), digitali, ingressi a frequenza (fino a ~5 kHz) per sensori velocità/riconoscimento segnali.
- Uscite: driver low‑side per spie/attuazioni e uscite configurabili (fascia tipica 50–250 mA in base al canale e alla modalità).
- Montaggio: in cabina/quadro elettrico, in posizione protetta da vibrazioni estreme e umidità; indispensabile massa dedicata e protezioni su alimentazioni.

FUNZIONALITÀ:
- Coordinamento powertrain fra ECU motore (MCM), moduli post‑trattamento e pannello comandi; calcolo della richiesta coppia a partire dal pedale/telecomandi.
- Gestione consensi di avviamento e della sicurezza (stati chiave, emergenza, condizioni limite di sistema).
- Supporto ai regimi motore preimpostati e alla modulazione del regime per fasi di triturazione/carico, secondo i parametri macchina.
- Gateway diagnostico per la rete (lettura eventi, memorizzazione anomalie, limitazioni operative in caso di fault); supporto a funzioni di diagnosi “online” dove previste dalla macchina.

APPLICAZIONI MODELLI:

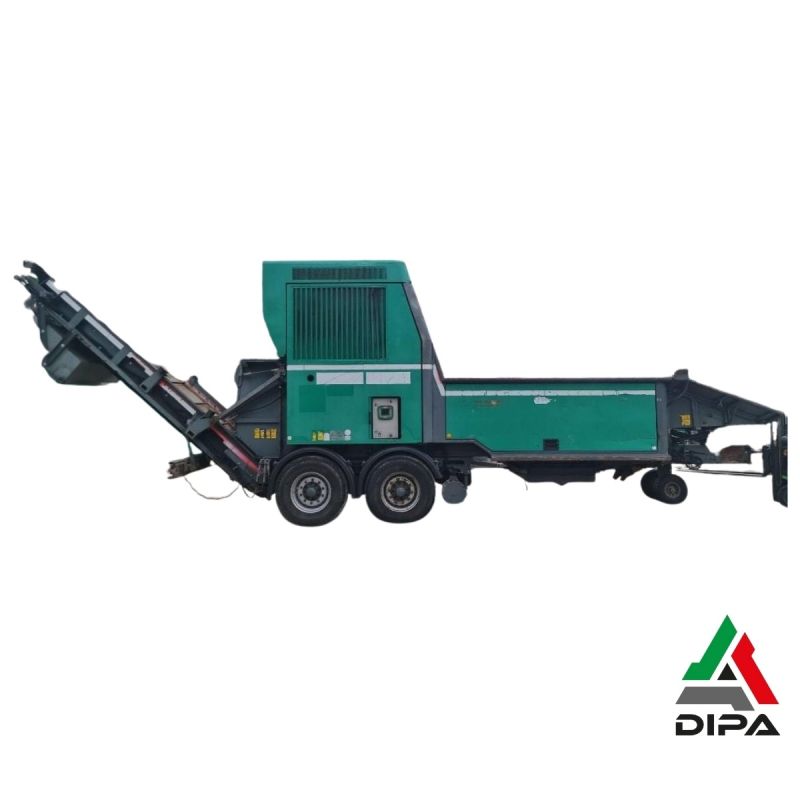

- JENZ BA 725 D con motorizzazioni Mercedes OM 460 LA (Euromot 3B) e OM 471.

CONCLUSIONI FINALI:
La A0034469002 (CPC4) è l'unità di coordinamento del powertrain per le BA 725 D con motore Mercedes: governa richiesta coppia, consensi e comunicazione di rete, con impatto diretto su avviamento, risposta del pedale e affidabilità generale.
